1. PRESENTACIÓN
Las pinzas amperimétricas con efecto Hall J93 y J193 permiten medir corrientes continuas de hasta 5.000 A y alternas de hasta
3.500 A, sin abrir el circuito.

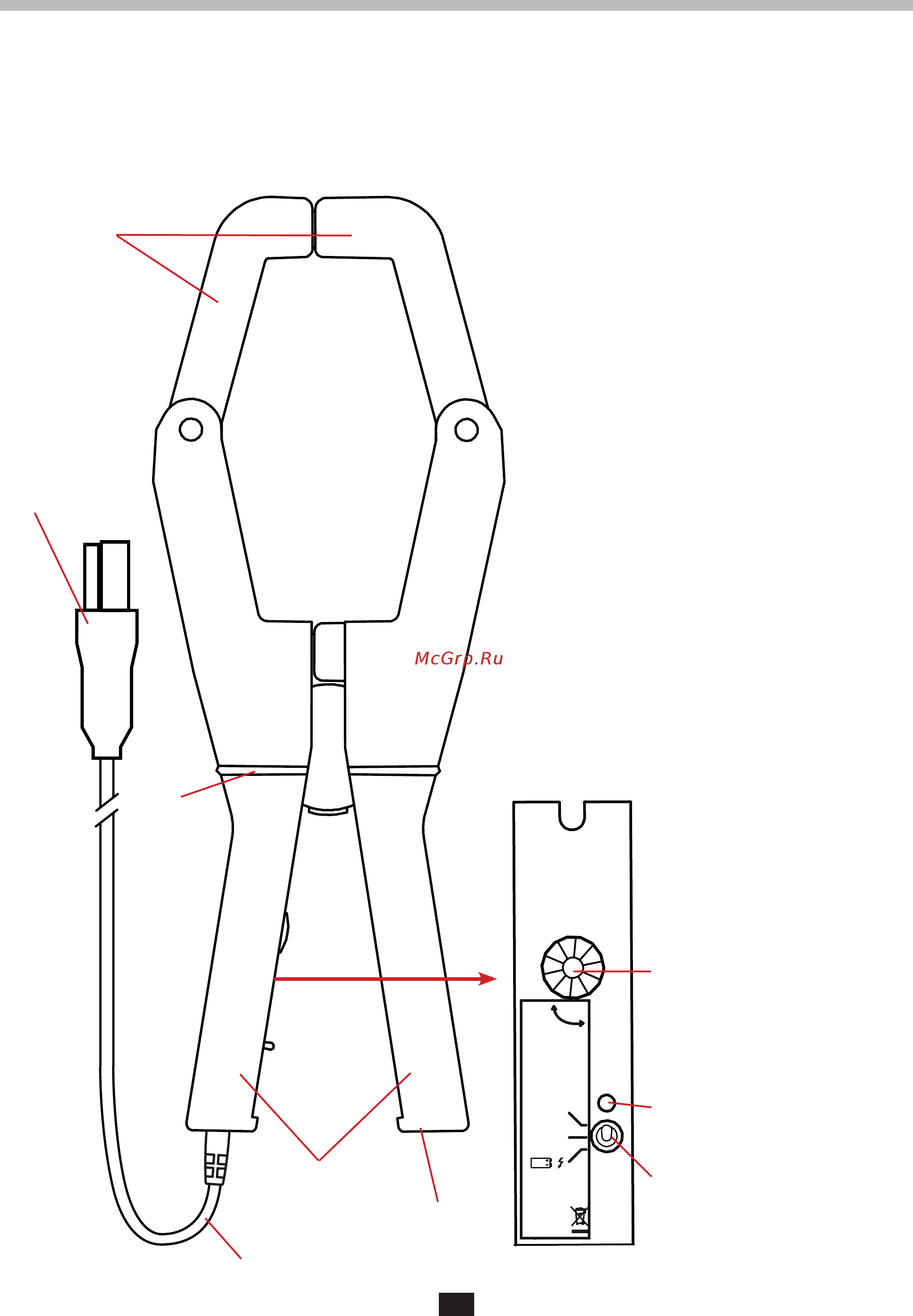

1.1. PINZA J93
La pinza J93 está alimentada por una pila.
5000A
500A
ZERO
Stop
Test
MARCHE
SORTIE
ZERO
ON
OFF
300 V CAT IV
600 V CAT III
Mordazas.
Protección.
Toma específica
de 4 puntos.
Cable blindado.
Ajuste del cero.
Piloto que indica si la pila está
encendida o gastada.
Conmutador de 3 posiciones
(ON, OFF, prueba pila).
Tapa de la pila.
Brazo.
