34
2. VERWENDUNG
5000A
500A
ZERO
Stop
Test
MARCHE
SORTIE
ZERO
ON
OFF
300 V CAT IV
600 V CAT III

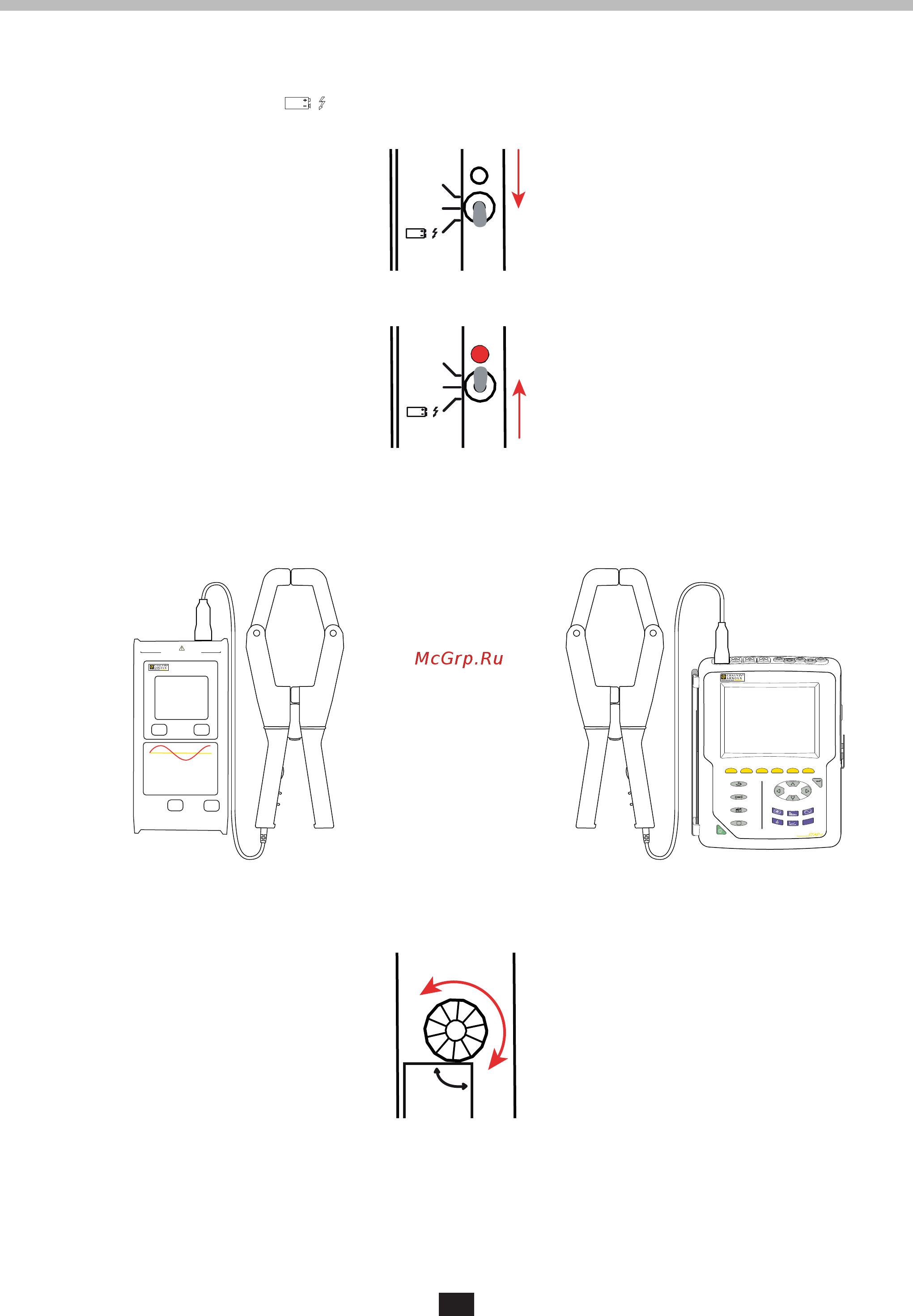

2.1. INBETRIEBNAHME DER ZANGE J93
Stellen Sie zuerst den Schalter auf um den Batteriezustand überprüfen. Wenn dabei die LED aufleuchtet, muss die
Batterie gewechselt werden.
5000A
500A
ZERO
Stop
Test
MARCHE
SORTIE
ZERO
ON
OFF
300 V CAT IV
600 V CAT III
Stellen Sie den Drehschalter auf Stellung ON. Die LED leuchtet auf.
2.2. FÜR BEIDE MODELLE J93 UND J193
Schließen Sie die Zange über einen Stromeingang an das Gerät an.
Schalten Sie das Gerät ein.
Stellen Sie nun den Nullpunkt ein. Dazu drehen Sie den Nullpunktknopf und behalten dabei die Geräteanzeige im Auge, bis
Null angezeigt wird.
5000A
500A
ZE RO
Stop
Test
MARCHE
SORTIE
ZERO
ON
OFF
300 V CAT IV
600 V CAT III
V1 V2 V3 N I1 I2 I3
MODEL PEL 103
POWER & ENERGY LOGGER
W
?
C.A 8336
POWER & QUALITY ANALYSER
QUALI
STAR
+
