49

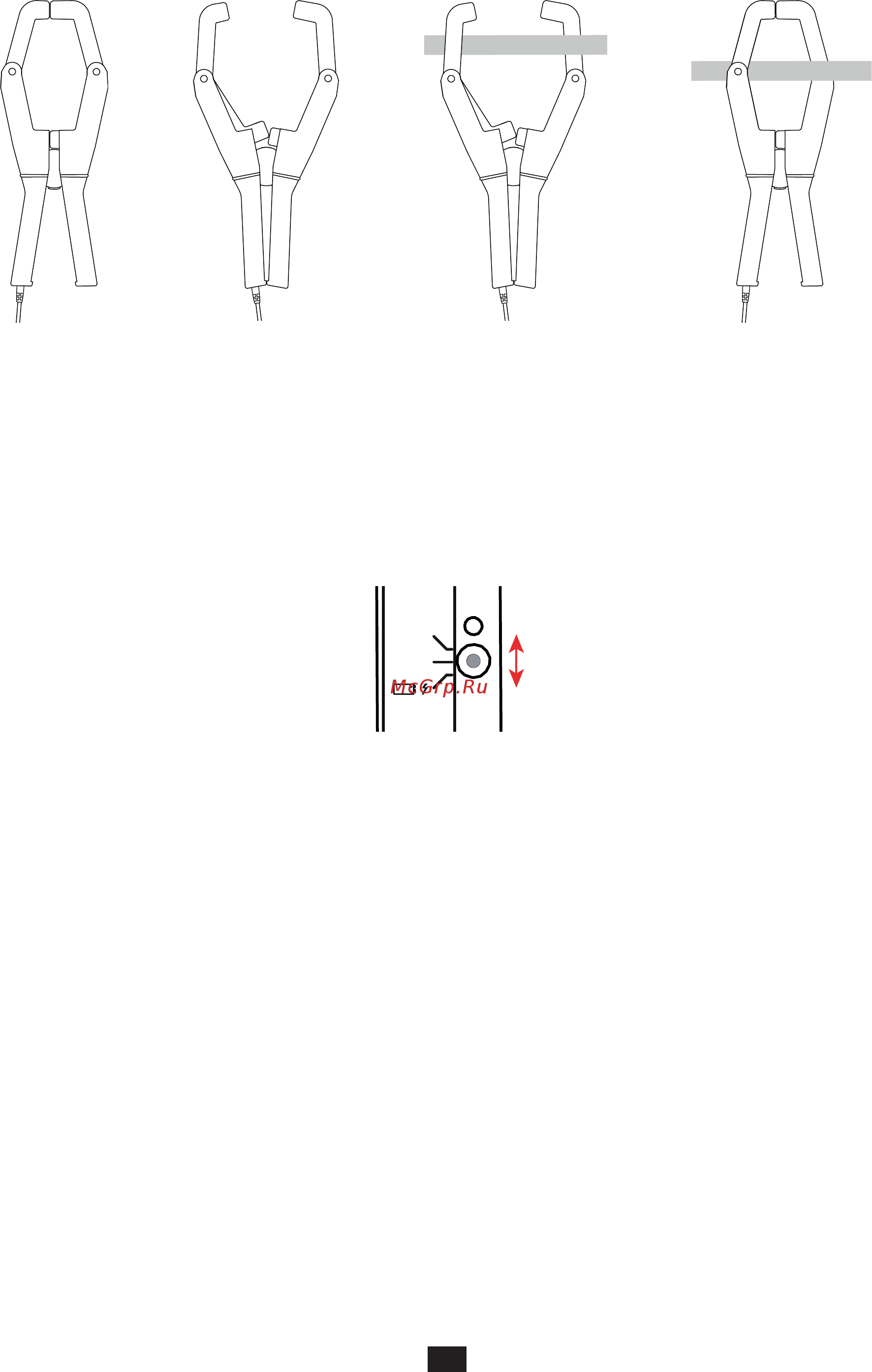

Aprite le ganasce della pinza avvicinando i bracci.
Serrate il conduttore percorso dalla corrente da misurare. Un solo conduttore dovrà trovarsi nelle ganasce della pinza.
Richiudete cautamente le ganasce. Per ottimizzare la qualità della misura, posizionate il conduttore per quanto possibile nel
centro delle ganasce.
Leggete la misura sullo strumento.
Quando la misura è terminata, aprite la pinza e rimuovete il conduttore. Infine scollegate la pinza dallo strumento.
Spegnete lo strumento.
2.3. ARRESTO DELLA PINZA J93
Posizionate il commutatore su OFF.
5000A
500A
ZERO
Stop
Test
MARCHE
SORTIE
ZERO
ON
OFF
300 V CAT IV
600 V CAT III
