55
3.7. CARATTERISTICHE COSTRUTTIVE
Dimensioni (L x l x H) 336 x 127 x 42mm

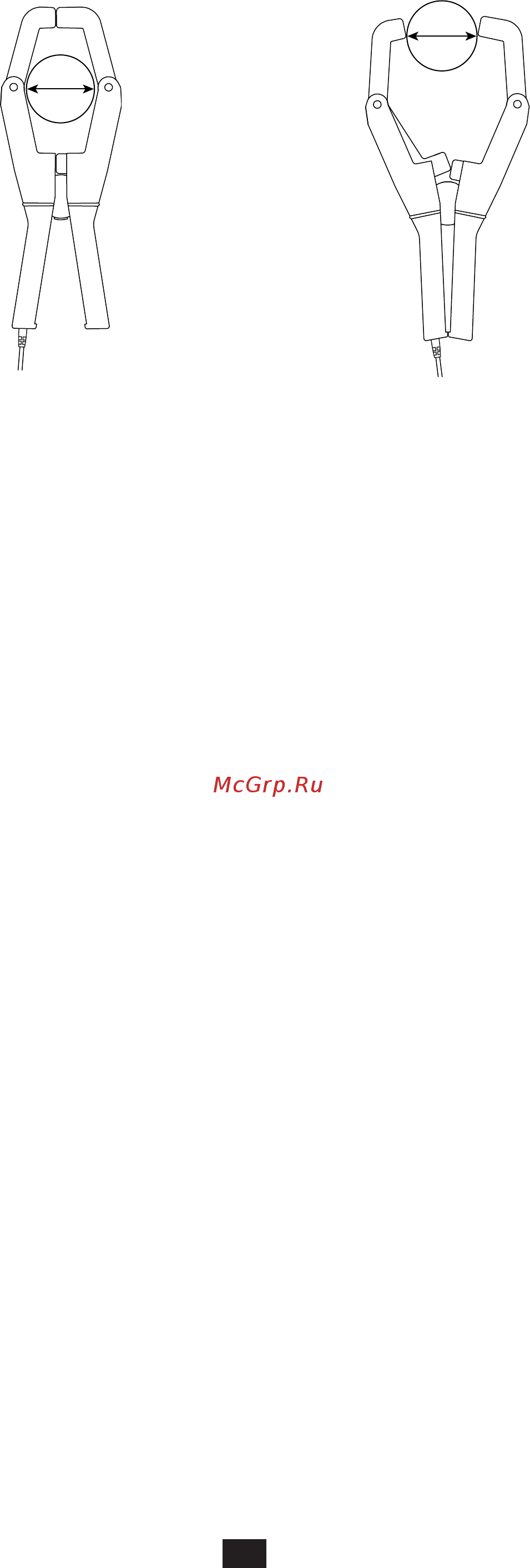

Diametro di serraggio 72mm
72
74
Cavo 3 metri di lunghezza
Massa 1,7kg circa
Indice di protezione: IP20 secondo EN 60529
3.8. CONFORMITÀ ALLE NORME INTERNAZIONALI
Sicurezza elettrica secondo EN 61010‑2‑032 per i sensori di tipo A.
Tensione massima assegnata: 600V Cat. IV o 1000V Cat. III.
3.9. COMPATIBILITÀ ELETTROMAGNETICA (CEM)
Emissione e immunità in ambiente industriale secondo EN 61326‑1, tranne per l’immunità in campo elettrico con un criterio B.
