2. UTILISATION
5000A
500A
ZERO
Stop
Test
MARCHE
SORTIE
ZERO
ON
OFF
300 V CAT IV
600 V CAT III

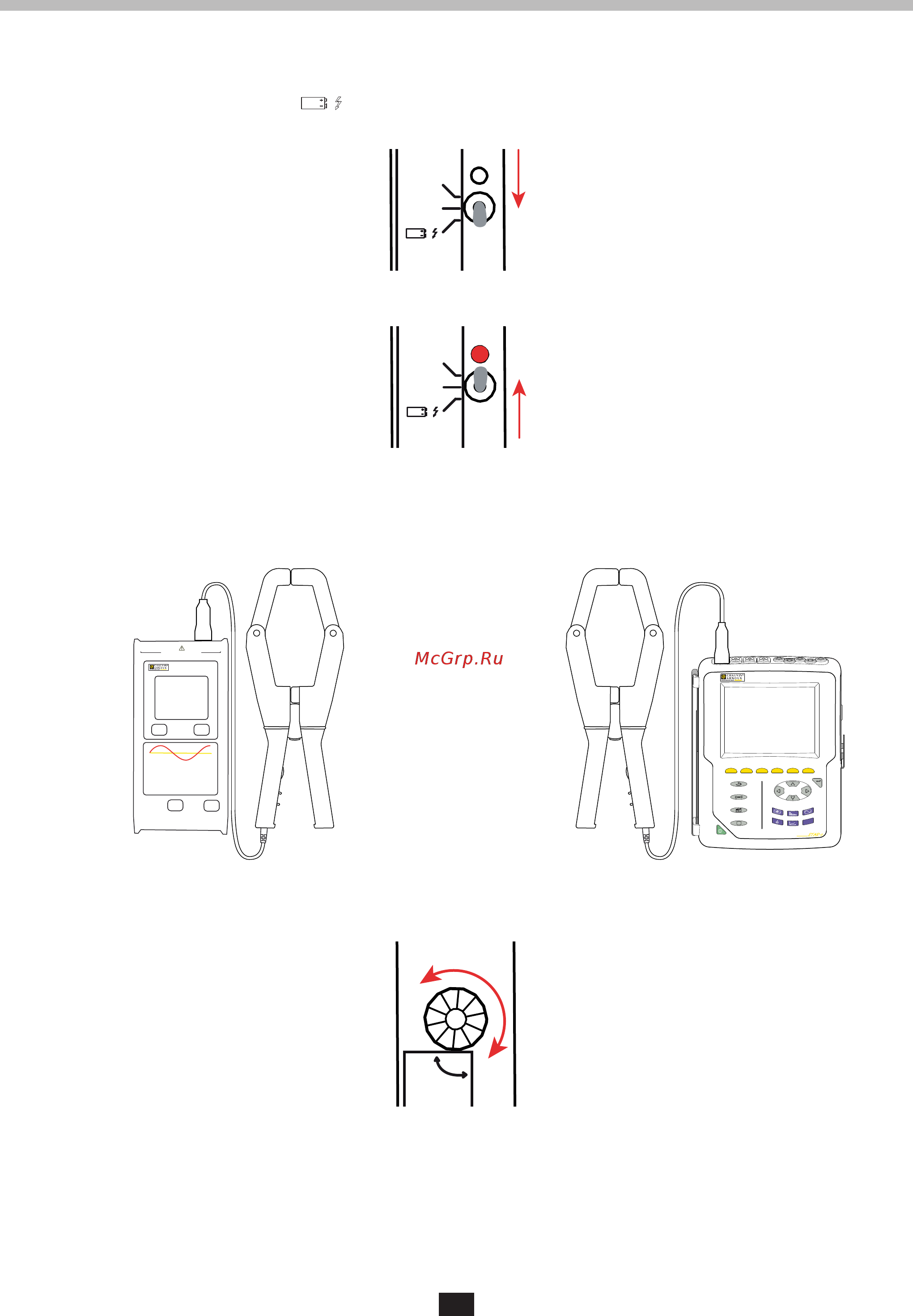

2.1. MISE EN ROUTE DE LA PINCE J93
Placez le commutateur sur la position afin de vérifier que la pile est bonne. Si le voyant s’allume, la pile doit être rem‑
placée (voir § 4.2).
5000A
500A
ZERO
Stop
Test
MARCHE
SORTIE
ZERO
ON
OFF
300 V CAT IV
600 V CAT III
Placez le commutateur sur la position ON. Le voyant s’allume.
2.2. POUR LES PINCES J93 ET J193
Branchez la pince sur l’appareil, sur l’une des entrées courant.
V1 V2 V3 N I1 I2 I3
MODEL PEL 103
POWER & ENERGY LOGGER
Allumer l’appareil.
Réglez le zéro en regardant l’affichage de l’appareil et en tournant le bouton du réglage de zéro jusqu’à ce que l’appareil affiche 0.
5000A
500A
ZE RO
Stop
Test
MARCHE
SORTIE
ZERO
ON
OFF
300 V CAT IV
600 V CAT III
W
?
C.A 8336
POWER & QUALITY ANALYSER
QUALI
STAR
+
