D-EIMAC00908-16EU - 10/250
Label identification

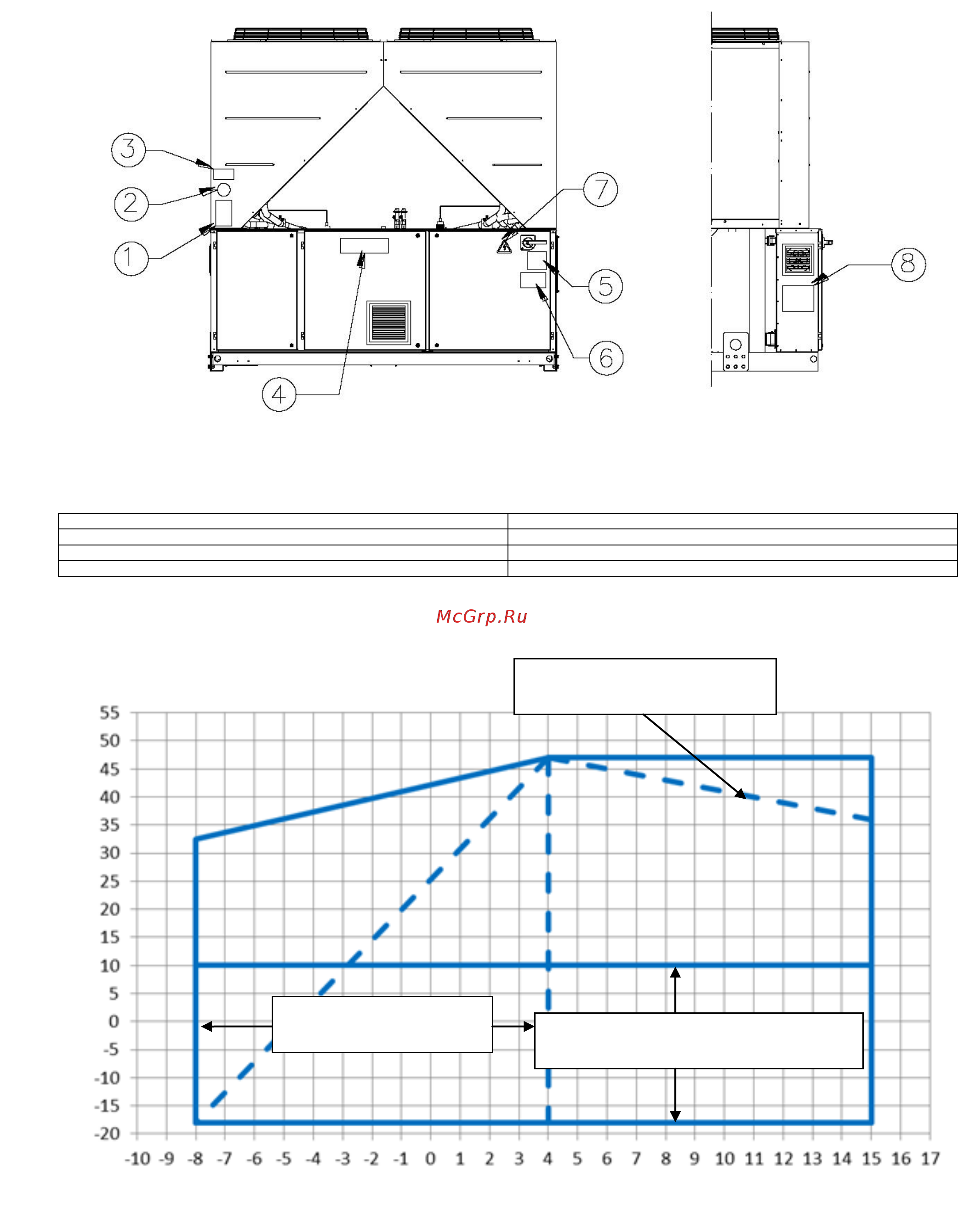

Figure 2 - Operating limits – Standard Efficienc
1 – Non flammable gas symbol
5 – Cable tightening warning
2 – Gas type
6 – Hazardous Voltage warning
3 – Unit nameplate data
7 – Electrical hazard symbol
4 – Manufacturer’s logo
8 – Lifting instructions
Evap Leaving Water Temperature (°C)
Ambient Temperature (°C)
Fan Speed Regulation or Speedtroll
required (below -10°C Amb.)
In this area Chiller may
operate at part load
Operation with Glycol
(below 4°C Evap LWT)
