D-EIMAC00908-16EU - 178/250

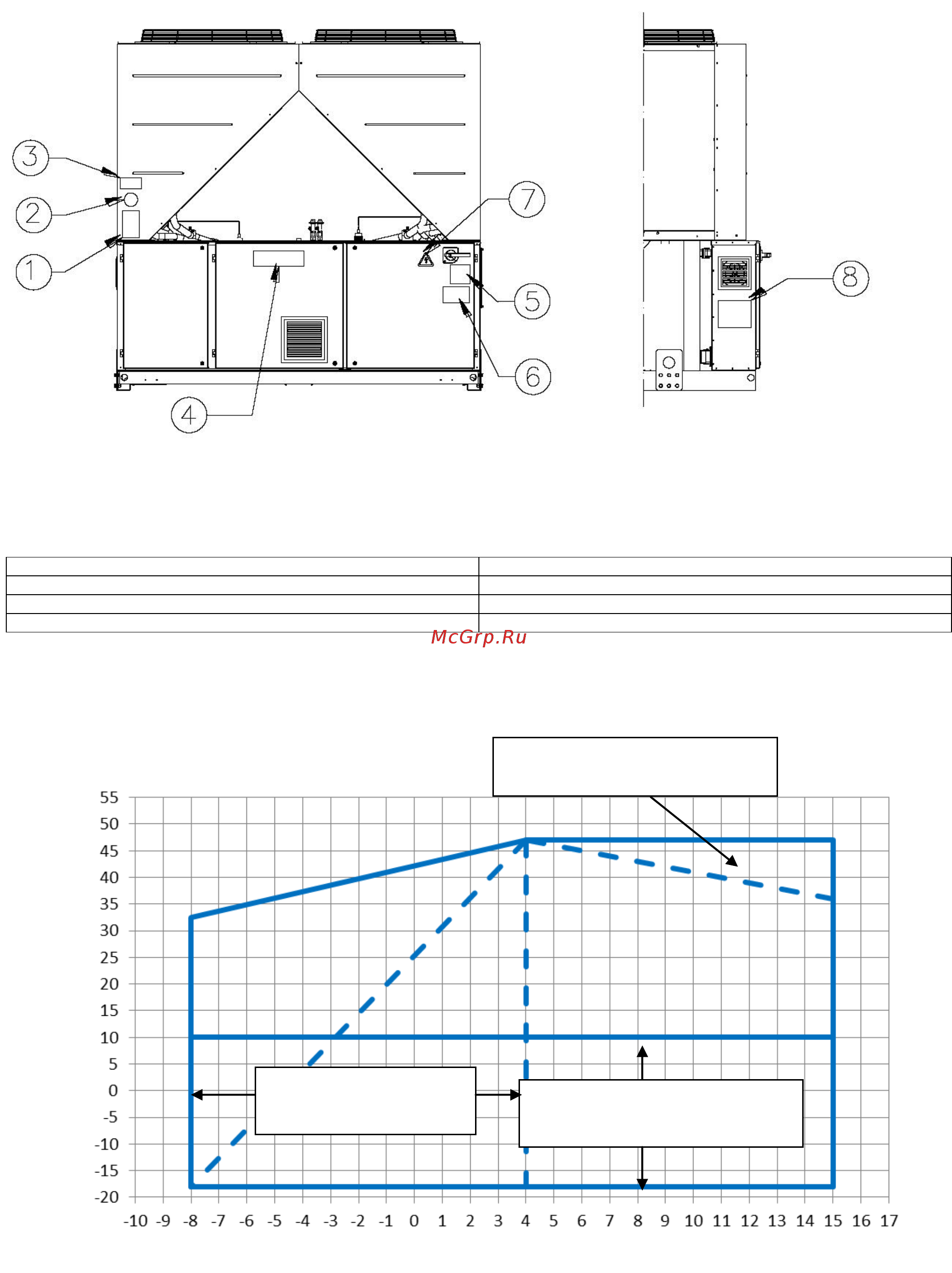

Oznake na etiketi
Slika 2 - Operativna ograničenja – Standardna učinkovitost
1 – Simbol za nezapaljivi plin
5 – Upozorenje o stezanju kabela
2 – Vrsta plina
6 – Upozorenje o opasnom naponu
3 – Podaci identifikacijske pločice jedinice
7 – Simbol o električnoj opasnosti
4 – Proizvođačeva oznaka
8 – Upute u vezi s podizanjem
Temperatura izlazne vode isparivača (°C)
Temperatura ambijenta (°C)
Potrebna je regulacija brzine
ventilatora (ispod -10°C temp.
ambijenta)
U ovom dijelu rashladnik može raditi
pri djelomičnom opterećenju
Rad s glikolom
(ispod 4°C temperature
izlazne vode isparivača)
