![Daikin EWAD465TZ-SS [241/250] Enota kompresorja v oblikovano navitje](/img/pdf.png)
Daikin EWAD465TZ-SS [241/250] Enota kompresorja v oblikovano navitje
![Daikin EWAD640TZ-SR [241/250] Enota kompresorja v oblikovano navitje](/views2/1669578/page241/bgf1.png)
D-EIMAC00908-16EU - 241/250

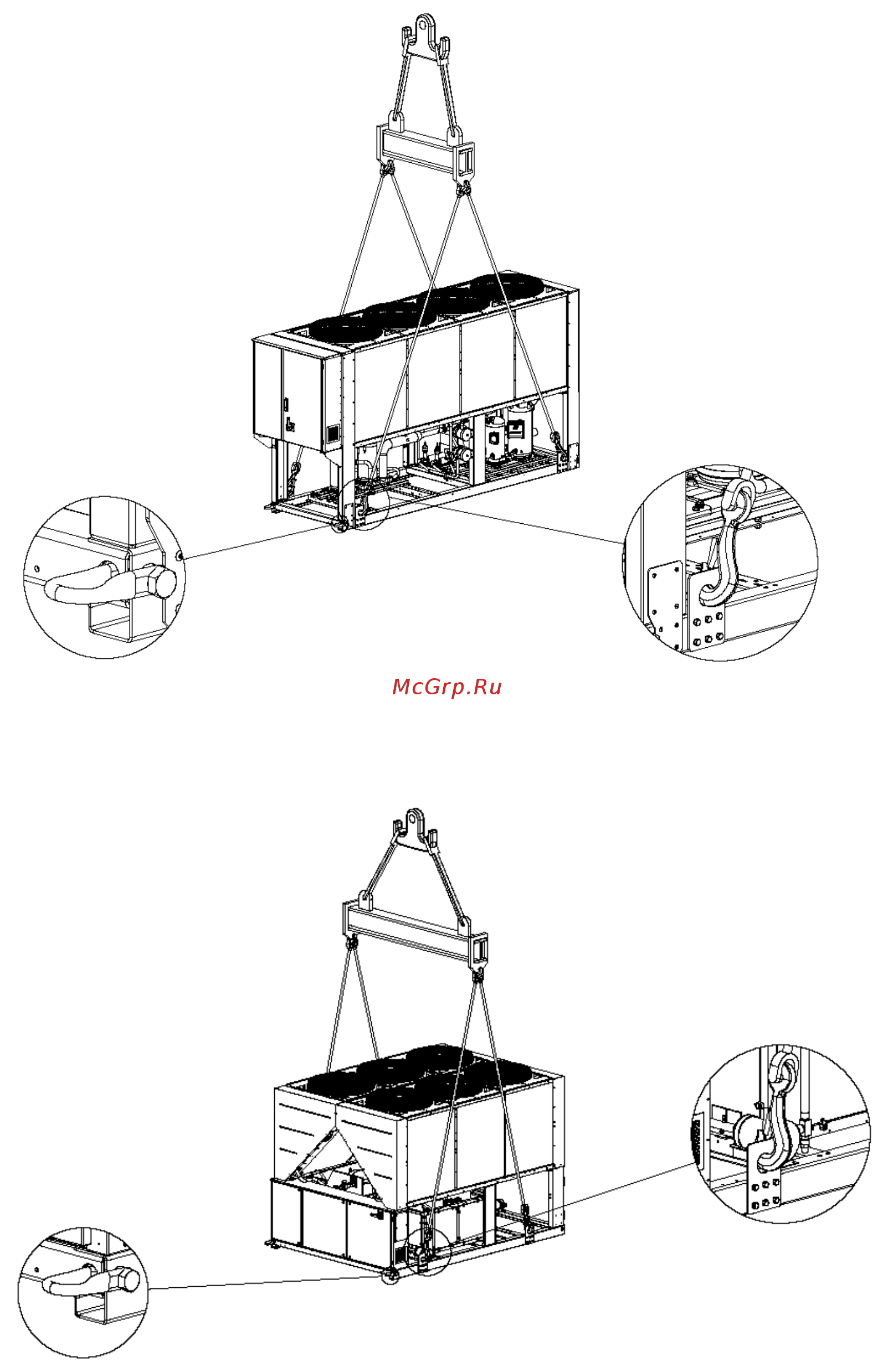

Slika 5 - Dvigovanje enote
1 Enota kompresorja – “V” oblikovano navitje
Različica s 4-5 ventilatorji
Različica s 6-14 ventilatorji
(Risba prikazuje samo različico s 6 ventilatorji. Način dviganja je enak za različico z 6-8- 10-12-14 ventilatorji)
