D-EIMAC00908-16EU - 61/250

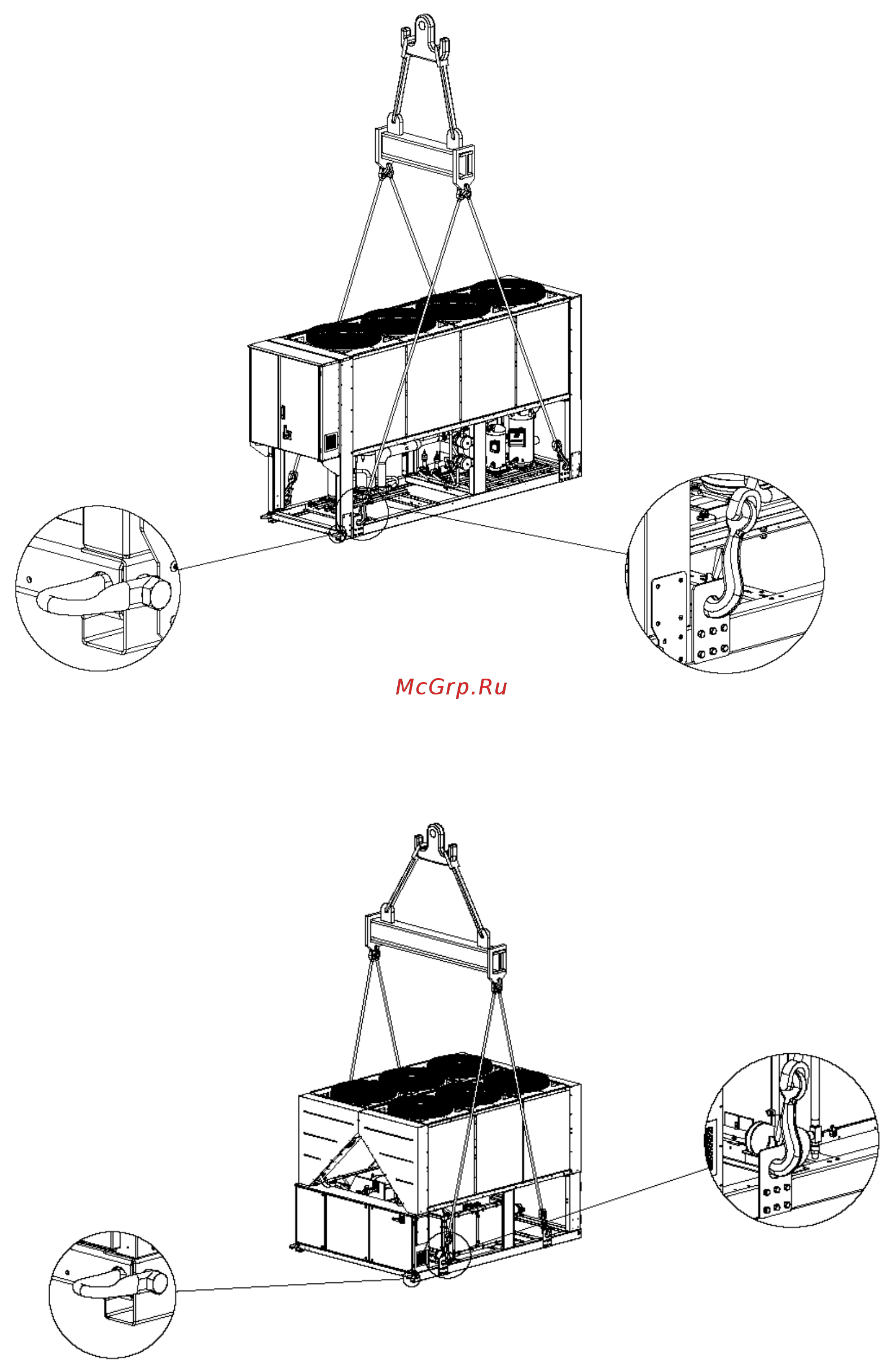

Figure 5 - Elevación de la unidad
1 Unidad del compresor – serpentines en forma de “V”
Versión con 4 - 5 ventiladores
Versión con 6 - 14 ventiladores
(El diagrama muestra solo la versión con 6 ventiladores. Para las versiones con 6-8-10-12-14 ventiladores, el modo de
elevación es el mismo)
