A használatban lévő hűtővel kapcsolatos fontos információk
Fluortartalmú üvegházhatású gázokat tartalmaz. A gázokat ne engedje ki a légkörbe.
Hűtőközeg: R134a
GWP(1) érték: 1430
(1)GWP = GlobálisFelmelegedési Potenciál
A standard működéshez szükséges hűtőközeg mennyiségét az egységen található tábla adatai mutatják.
Az egységbe töltött tényleges hűtőközeg mennyiségét az elektromos burkolaton elhelyezett ezüstözött rudacska mutatja.
A helyi vagy uniós rendelkezésekben előírtaktól függően a hűtőközeg szivárgásának ellenőrzésére az egység időszakos átvizsgálására
lehet szükség.
Útmutató a gyári és helyszíni töltésű egységekhez
(A felhasznált hűtőközegre vonatkozó fontos információ)
A hűtőrendszer feltöltése fluortartalmú üvegházhatású gázokkal történik.
Kerülje el a hűtőgáz légkörbe kerülését.

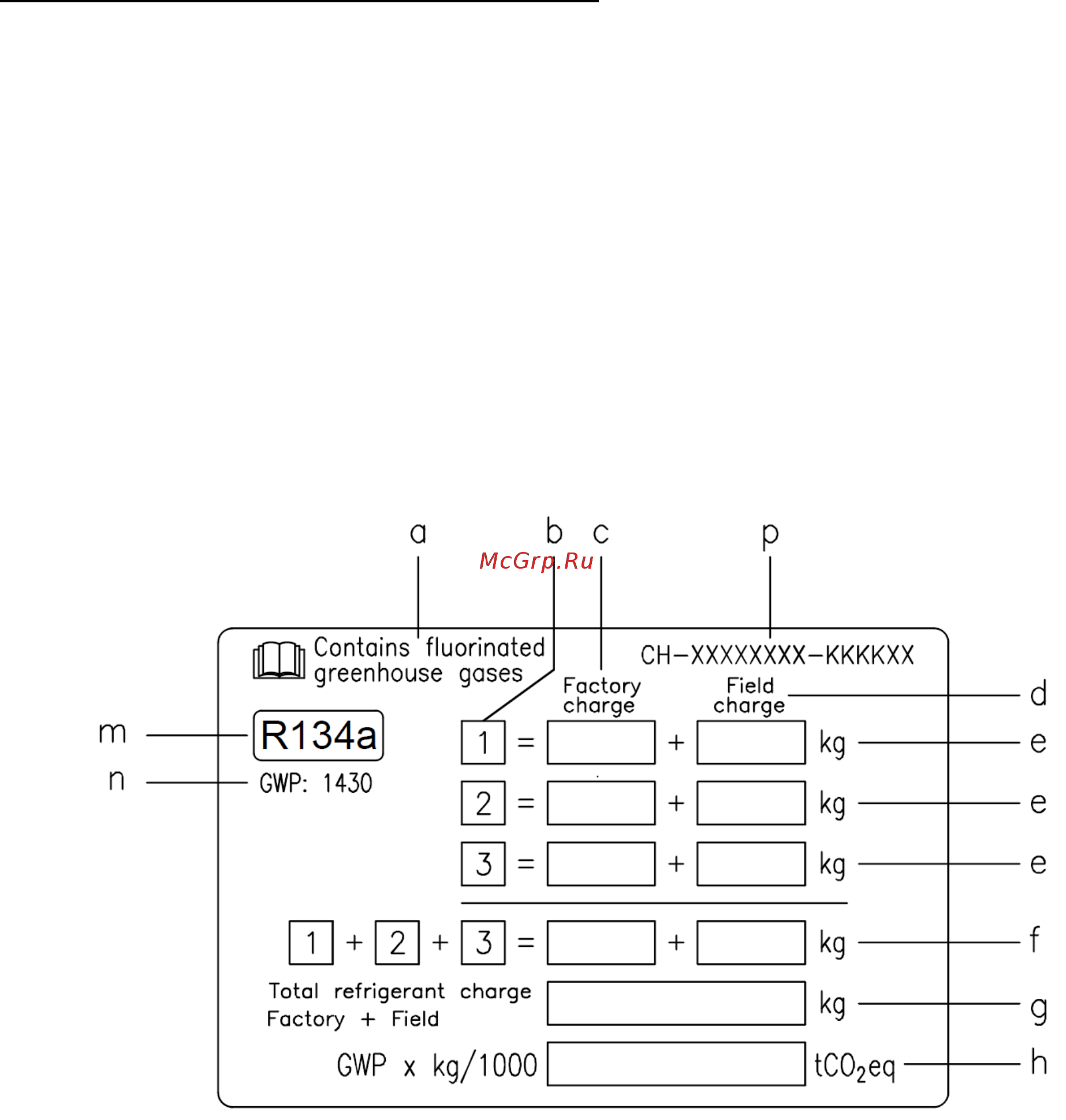

1 Kitörölhetetlen tintával töltse ki a termékhez adott hűtőközeg töltő címkét az alábbiak szerint:
- hűtőközeg töltési mennyisége az egyes körökben (1; 2; 3)
- hűtőközeg teljes töltési mennyisége (1 + 2 + 3)
- számítsa ki az üvegházhatású gázkibocsátást a következő képlettel:
hűtőközeg GWP értéke x Hűtőközeg teljes mennyisége a rendszerben (kg) / 1000
a Fluortartalmú üvegházhatású gázokat tartalmaz
b Kör száma
c Gyári feltöltés
d Helyszíni feltöltés
e Hűtőközeg töltési mennyiség az egyes körökben (a körök számának megfelelően)
f Hűtőközeg teljes töltési mennyisége
g Hűtőközeg teljes töltési mennyisége (Gyári + Helyszíni feltöltés)
h A hűtőközeg teljes töltési mennyiségének üvegházhatású gázkibocsátása
tonna CO2-ekvivalens szerint kifejezve
m Hűtőközeg-típus
n GWP=Global warming potential (Globális felmelegedési potenciál)
p Egység sorozatszáma
2 A kitöltött címkét az elektromos szekrény belső felére kell felragasztani.
Az európai vagy helyi jogszabályok megkövetelhetik a hűtőközeg-szivárgás időszakos ellenőrzését. Kérjük, további
információért vegye föl a kapcsolatot a helyi forgalmazóval.
