D-EIMAC00908-16EU - 13/250

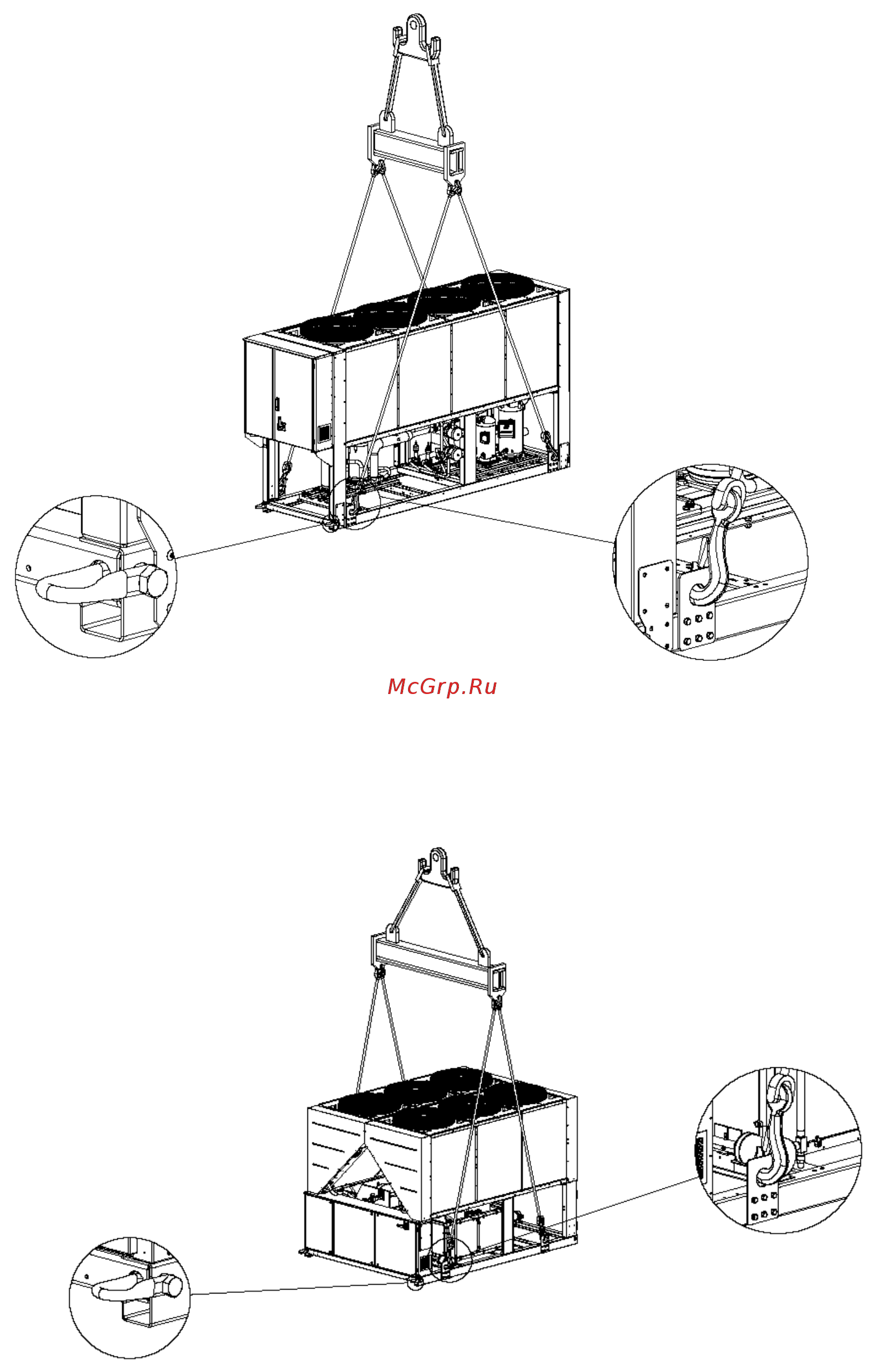

Figure 5 - Lifting the unit
1 Compressor unit – “V” shape coils
4-5 fans version
6 - 14 fans version
(The drawing shows only the 6 fans version. For the 6-8- 10-12-14 fans version the lifting mode is the same)
