![Daikin EWAD465TZ-SS [145/250] Kompressoriyksikkö v n muotoiset kierukat](/img/pdf.png)
Daikin EWAD465TZ-SS [145/250] Kompressoriyksikkö v n muotoiset kierukat
![Daikin EWAD370TZ-SS [145/250] Kompressoriyksikkö v n muotoiset kierukat](/views2/1669578/page145/bg91.png)
D-EIMAC00908-16EU - 145/250

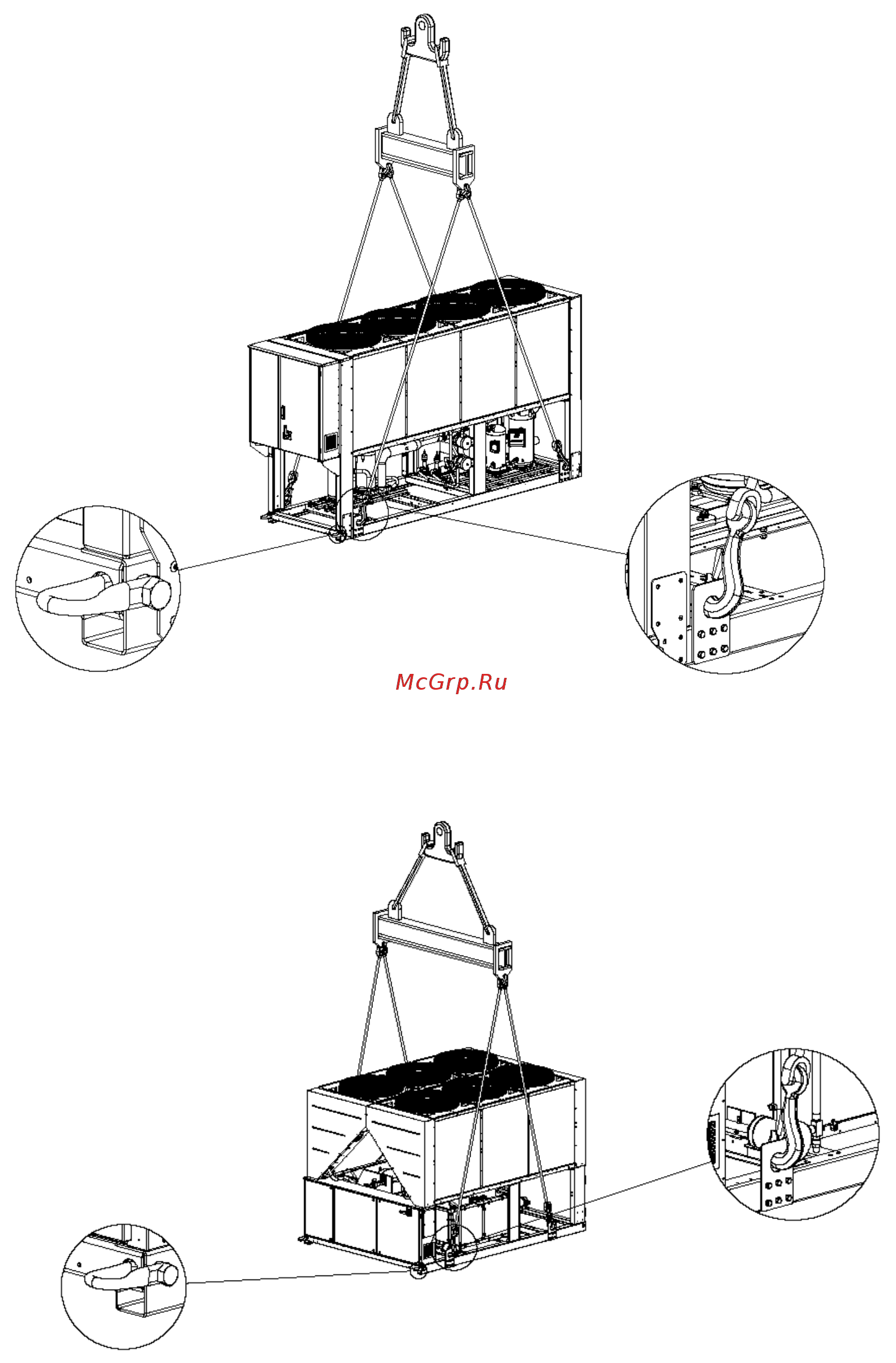

Kuva 5 - Yksikön nostaminen
1 Kompressoriyksikkö – “V”:n muotoiset kierukat
4-5 puhaltimen versio
6-14 puhaltimen versio
(Piirros näyttää ainoastaan 6-puhaltimen version. Nostotapa on sama 6-8-10-12-14 puhaltimen versiolla)
