D-EIMAC00908-16EU - 215/250

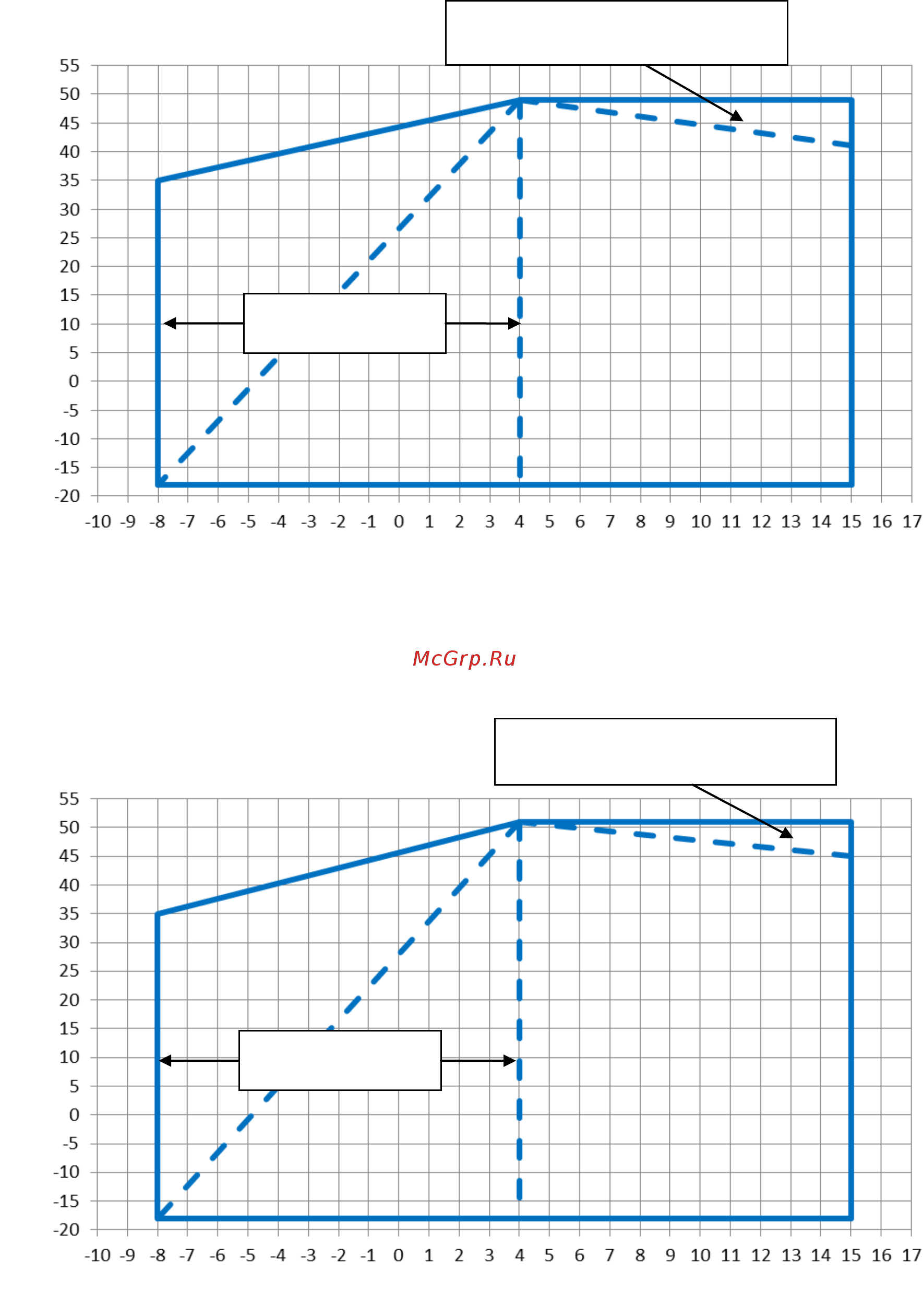

Obrázok 3 - Operačné limity - Vysoké výkony
Obrázok 4 - Operačné limity - Prémiové výkony
Teplota výstupnej vody z výparníka (°C)
Teplota okolia (°C)
V tejto oblasti môže byť chladič
prevádzkovaný pri čiastočnom zaťažení
Prevádzka s glykolom
(pod 4°C Výpar. LWT)
Teplota výstupnej vody z výparníka (°C)
Teplota okolia (°C)
Prevádzka s glykolom
(pod 4°C Výpar. LWT)
V tejto oblasti môže byť chladič
prevádzkovaný pri čiastočnom zaťažení
