![Daikin EWAD465TZ-SS [181/250] Kompresor cijevi u obliku slova v](/img/pdf.png)
Daikin EWAD465TZ-SS [181/250] Kompresor cijevi u obliku slova v
![Daikin EWAD540TZ-SS [181/250] Kompresor cijevi u obliku slova v](/views2/1669578/page181/bgb5.png)
D-EIMAC00908-16EU - 181/250

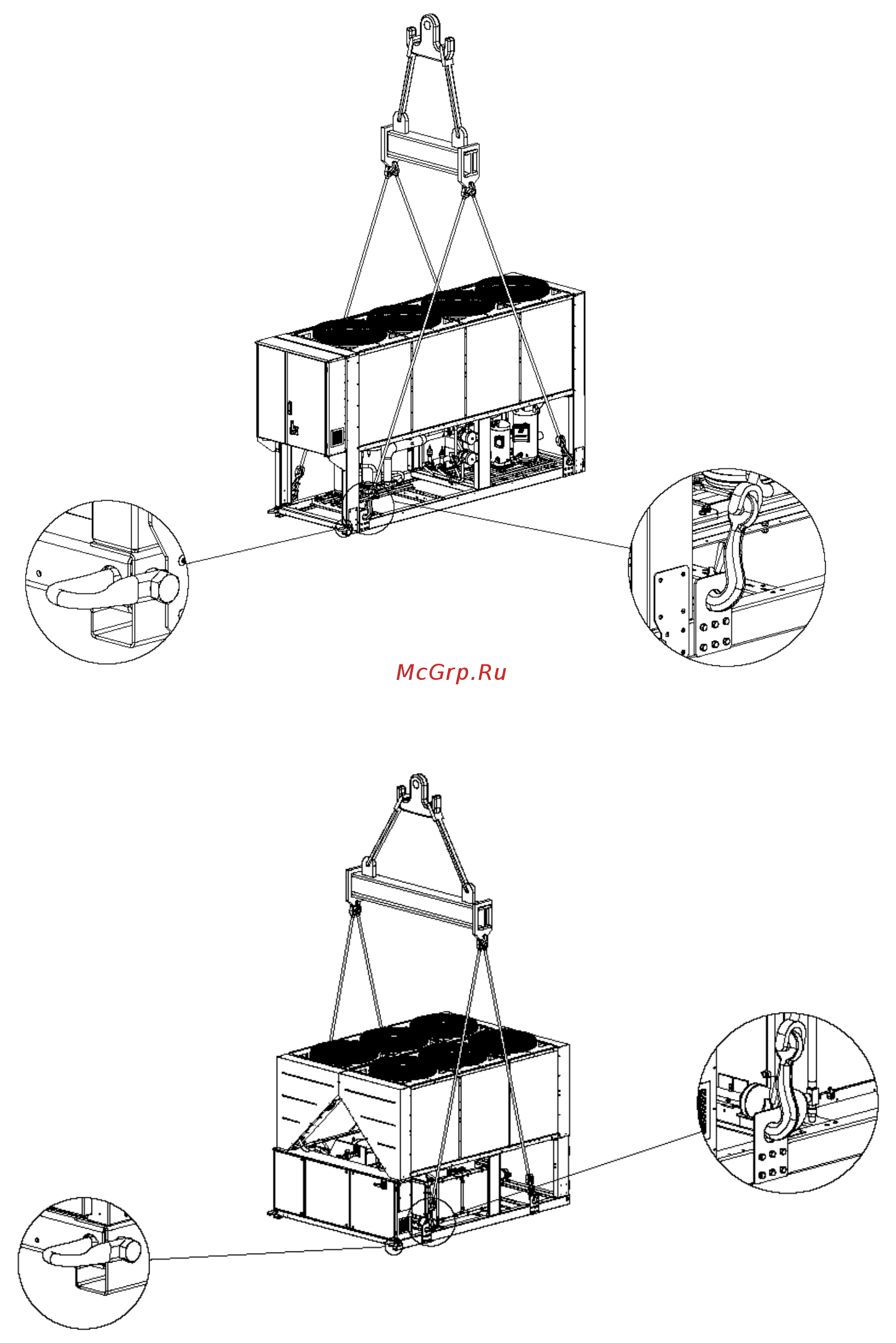

Slika 5. - Podizanje jedinice
1 kompresor - cijevi u obliku slova „V”
verzija s 4-5 ventilatora
verzija s 6-14 ventilatora
(Crtež prikazuje samo verziju sa 6 ventilatora. Za verzije sa 6-8-10-12-14 ventilatora način podizanja je isti.)
