D-EIMAC00908-16EU - 172/250
8. Filtr nebo zařízení, které může odstranit částice z kapaliny. Použití filtru prodlužuje životnost evaporátoru a čerpadla a napomáhá
hydraulickému systému udržovat se v lepších podmínkách.
9. Evaporátor je vybaven elektrickým odporem s termostatem, který zabezpečuje ochranu proti zamrznutí vody při minimální teplotě
prostředí –25°C.
Všechny ostatní vodní trubky/externí hydraulická zařízení systému musí mít zateplení proti mrazu.
10. Zařízení pro rekuperaci tepla se musí v zimním období vyprázdnit, pokud se do hydraulického obvodu nepřidá směs etylenglykolu v
příslušném procentuálním poměru.
11. V případě výměny zařízení se musí celý hydraulický systém vyprázdnit a vyčistit předtím, než budou namontována nová zařízení.
Před uvedením nového zařízení do provozu se doporučuje vykonat odpovídající testy a chemické úpravy vody.
12. Pokud se glykol přidá do hydraulického systému jako prostředek proti zamrznutí, dávejte pozor, poněvadž přívodní tlak bude nižší,
výkonnost zařízení se sníží a poklesy tlaku budou větší. Je zapotřebí opětovně seřídit všechny ochranné systémy zařízení, jako
zařízení proti zamrznutí a ochranné zařízení proti nízkému tlaku.
13. Před izolováním vodních trubek se ujistěte, že nedochází k únikům.

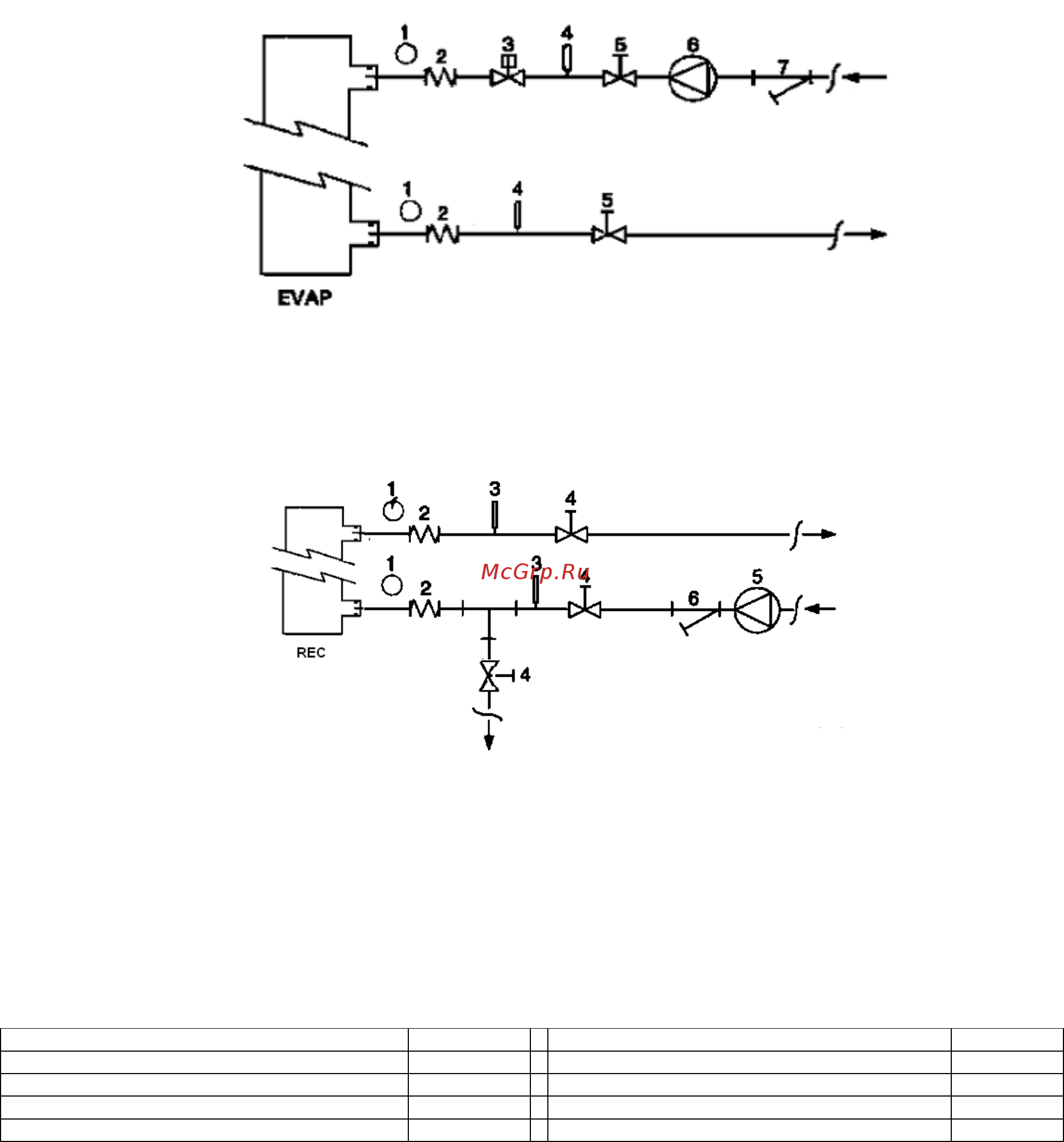

Obrázek 7 - Zapojení vodních trubek k evaporátoru
1. Manometr
2. Flexibilní konektor
3. Průtokoměr
4. Tepelná sonda
5. Izolační ventil
6. Čerpadlo
7. Filtr
Obrázek 8 - Zapojení vodních trubek k výměníkům rekuperace tepla
1. Manometr
2. Flexibilní konektor
3. Tepelná sonda
4. Izolační ventil
5. Čerpadlo
6. Filtr
Úprava vody
Před spuštěním zařízení vyčistěte vodní obvod. Nečistota,
vápník, usazeniny koroze anebo jiného materiálu se můžou
hromadit uvnitř tepelného výměníku a snížit tak jeho kapacitu
tepelné výměny. Může dojít i k poklesu tlaku, ke snížení
průtoku vody. Vhodná úprava vody může tedy snížit riziko
koroze, eroze, formování vápníku atd. Odpovídající a
nejvhodnější úprava se určí přímo na místě podle typu
systému a vlastností vody.
Výrobce neodpovídá za eventuální škody anebo špatné
fungování zařízení v důsledku chybějící anebo nevhodné
úpravy vody.
Tabulka 5 - Akceptovatelné limity kvality vody
pH (25°C)
6,88,0
Celková tvrdost (mg CaCO
3
/ l)
200
Elektrická vodivost S/cm (25°C)
800
Železo (mg Fe / l)
1,0
Chloridové iony (mg Cl
-
/ l)
200
Sulfidové iony (mg S
2 -
/ l)
Žádný
Sulfátové iony (mg SO
2
4
-
/ l)
200
Amonné iony (mg NH
4
+
/ l)
1,0
Zásaditost (mg CaCO
3
/ l)
100
Oxid křemičitý (mg SiO
2
/ l)
50
