D-EIMAC00908-16EU - 229/250

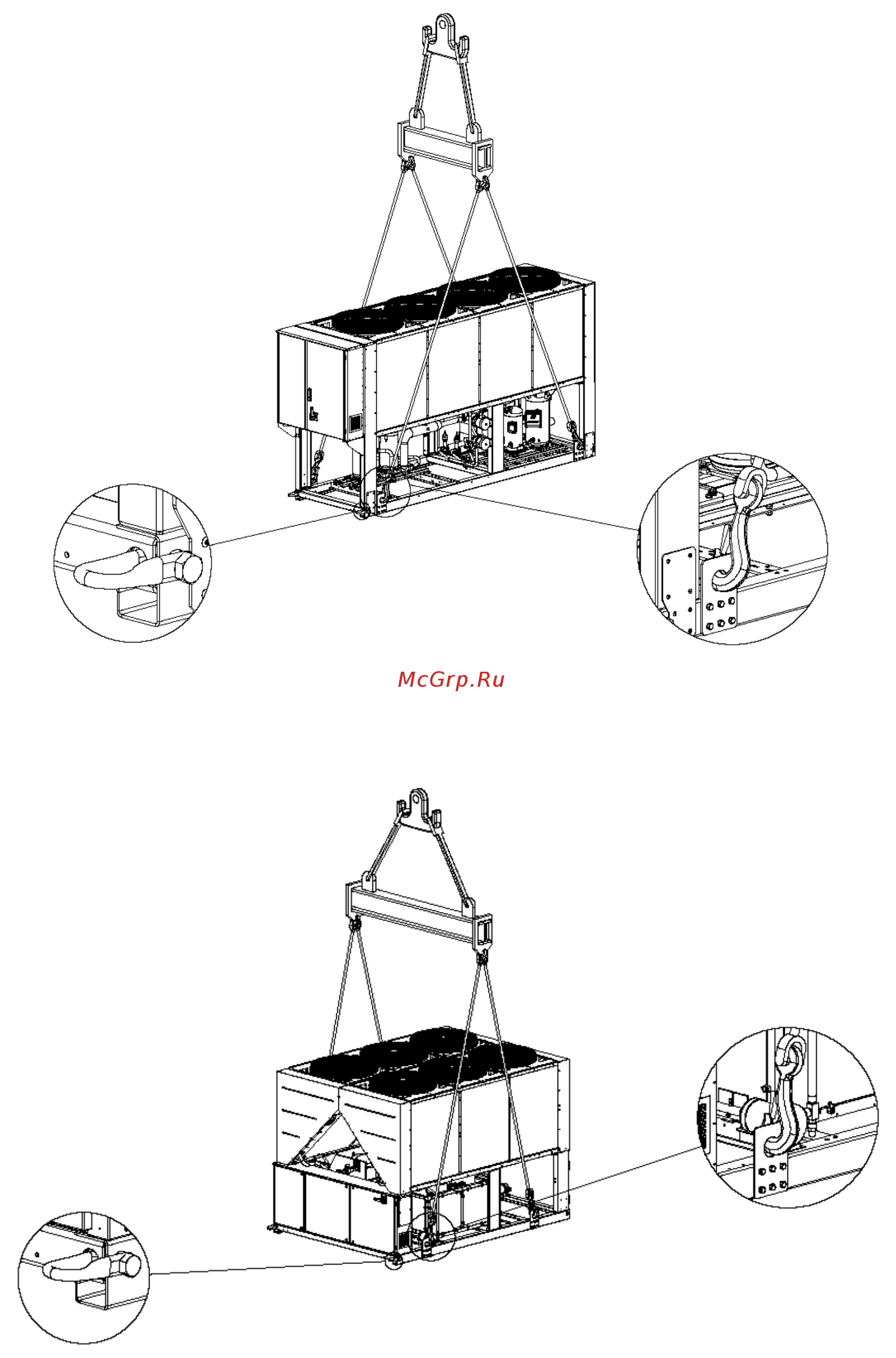

Схема 5 - Повдигане на уреда
1 Компресор – V-образни бобини
Вариант с 4-5 вентилатора
Вариант с 6-14 вентилатора
(Схемата показва само варианта с 6 вентилатора. За вариантите с 6-8-10-12-14 вентилатора, режимът на
повдигане е един и същ)
