D-EIMAC00908-16EU - 129/250
ORIGINAL VEILEDNING PÅ ENGELSK
Denne veiledningen er et viktig støttedokument laget for kvalifisert personell, men kan ikke på noen som helst måte erstatte
følgende personell.
Takk for at du valgte vår chiller
LES NØYE GJENNOM DENNE VEILEDNINGEN FØR
ENHETEN INSTALLERES OG ANVENDES.
EN UEGNET INSTALLASJON KAN FØRE TIL
ELEKTRISKE STØT, KORTSLUTNING, LEKKASJE,
BRANN ELLER ANDRE SKADER PÅ UTSTYRET,
SAMT PERSONLIGE SKADER.
ENHETEN MÅ INSTALLERES AV EN FAGLÆRT
OPERATØR/TEKNIKER.
ENHETENS OPPSTART MÅ UTFØRES AV EN
AUTORISERT OG OPPLÆRT INGENIØR.
ALLE INNGREP MÅ UTFØRES I
OVERENSSTEMMELSE MED LOKALE LOVER OG
REGELVERK.
DET ER STRENGT FORBUDT Å INSTALLERE OG Å
SETTE ENHETEN I DRIFT HVIS IKKE ALLE
INSTRUKSJONER SOM ER OPPFØRT I DENNE
VEILEDNINGEN ER KLARE.
TA KONTAKT MED PRODUSENTENS SELGER HVIS
DU ER I TVIL OG HAR BEHOV FOR RÅD OG
INFORMASJON.
Beskrivelse
Enheten du har kjøpt er en "Luftkjølt kjøler", en maskin som er
laget for å kjøle ned vann (eller en blanding av vann og glykol)
innenfor de grenser som er beskrevet i veiledningen. Enhetens
funksjon baserer seg på dampkompresjon, kondensasjon og
evaporasjon etter en omvendt carnotprosess. Hoveddelene er
som følger:
- Skruekompressor for å øke kjøledampens trykk fra
evaporasjonstrykk til kondensasjonstrykk.
- Evaporator, hvor lavtrykkskjølevæsken fordamper og på
denne måten kjøler ned vannet.
- Kondensator, hvor høytrykksdampen kondenseres og
slipper varmen fjernet fra det nedkjølte vannet ut i
atmosfæren, takket være en luftkjølt varmeveksler.
- Ekspansjonsventil som gjør det mulig å redusere den
flytende kondensens trykk fra kondenstrykk til
fordampningstrykk.
Generell informasjon
Alle enheter leveres sammen med koplingsskjema,
godkjente tegninger, navneplate; og DOC
(Samsvarserklæring); disse dokumentene inneholder
alle tekniske data for enheten du har kjøpt og MÅ
BETRAKTES SOM EN INTEGRERENDE OG
VESENTLIG DEL AV DENNE VEILEDNINGEN
Hvis det forekommer ulikheter mellom denne veiledningen og
utstyrets dokumenter, vennligst referer til dokumentene på
selve maskinen. Ta kontakt med produsentens selger hvis du
er i tvil.
Denne veiledningen er laget for at installatøren og den
kvalifiserte operatøren skal kunne utføre en riktig installasjon,
drift og vedlikehold av enheten, uten fare for personer, dyr
og/eller gjenstander.
Når man mottar enheten
Enheten må inspiseres for å kontrollere om det finnes
eventuelle skader med en gang den ankommer
installasjonstedet. Alle bestanddeler som beskrives i
fraktbrevet må inspiseres og kontrolleres.
Hvis enheten skulle bli skadet må man ikke fjerne det ødelagte
materialet, men øyeblikkelig rapportere skaden til
transportbyrået og be dem inspisere enheten.
Send øyeblikkelig en rapport om skaden til produsentens
selger. Eventuelle bilder av skaden vil være nyttige for å finne
frem til ansvarlige.
Skaden må ikke repareres før transportbyråets representant
har inspisert enheten.
Før man installerer enheten må man kontrollere at modellen
og den elektriske spenningen tilsvarer dem som er oppført på
merkeplaten. Produsenten kan ikke holdes ansvarlig for
eventuelle skader som oppdages etter at enheten er godtatt.
Belastningskapasitet
Lagring
Miljøvilbetingelsene må være innenfor følgende grenser:
Laveste lufttemperatur: -20°C
Høyeste lufttemperatur: 57°C
Maksimal relativ fuktighet : 95% uten kondens
Lagring på steder med en temperatur på mindre enn laveste
grense, kan forårsake skader på bestanddeler. Lagring ved
høyere temperatur en den maksimale, kan føre til at
sikkerhetsventilene åpner seg. Lagring på steder med en
kondensaktig atmosfære kan skade elektroniske bestanddeler.
Funksjon
Drift er tillatt innenfor de begrensningene som er nevnt i
følgende figurer for "Belastningskapasitet".
Enheten må anvendes med en gjennomstrømningsmengde for
evaporator på mellom 50 og 140 % av nominell mengde
(under standard driftsvilkår).
Drift utover nevnte grenser kan skade enheten.
Ta kontakt med produsentens selger hvis du er i tvil.

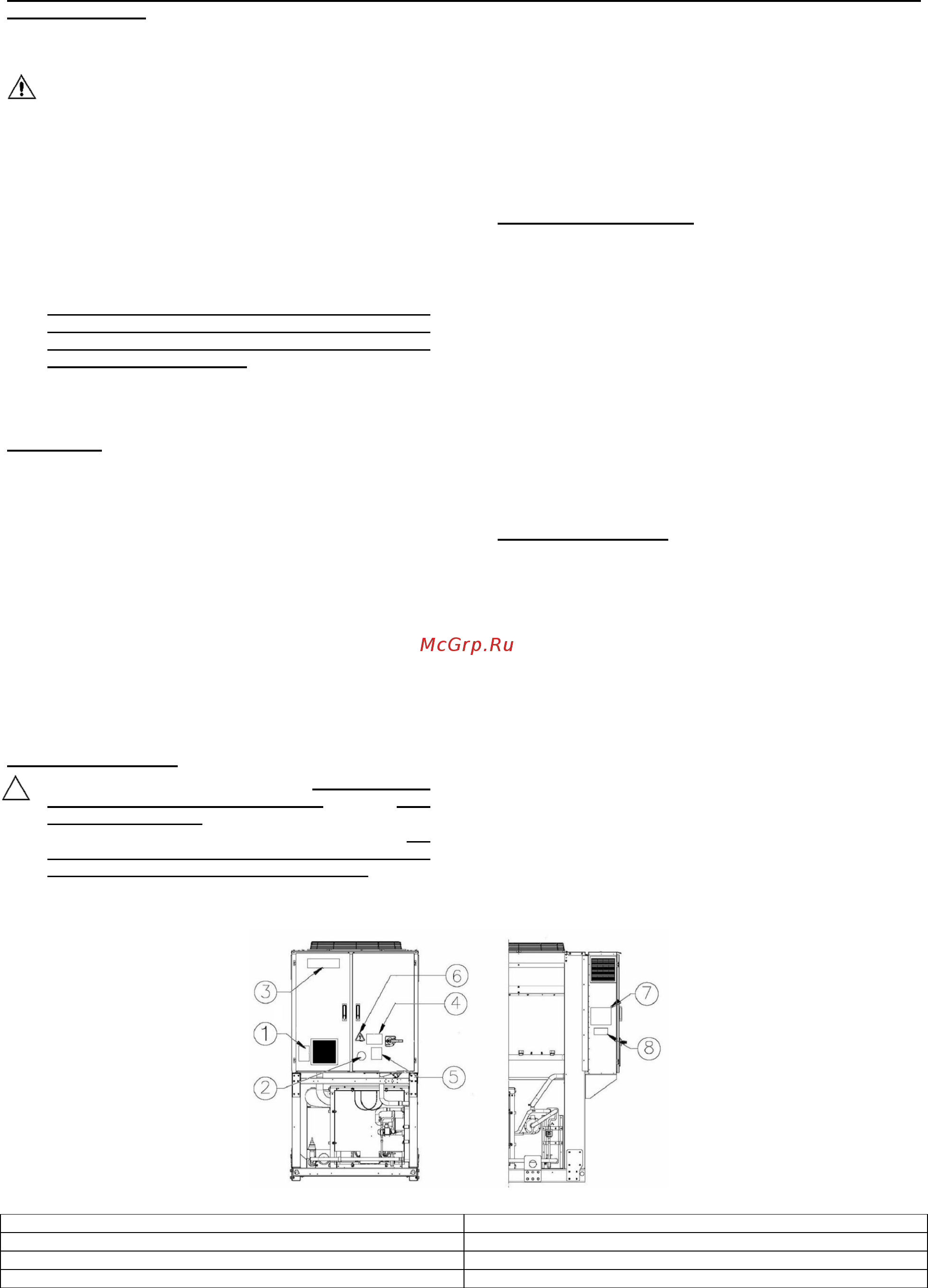

Figur 1 - Beskrivelse av etiketter som er festet på det elektriske panelet
Identifisering av etikett
1 – Symbol for ikke-brennbar gass
5 –– Advarsel om stramming av kabler
2 – Gasstype
6 – Symbol for elektrisk fare
3 – Fabrikantens logo
7 – Løfteinstruksjoner
4 – Advarsel om farlig spenning
8 – Informasjon om enhetens merkeplate
