D-EIMAC00908-16EU - 141/250
SUOMI - KÄÄNNÖS ALKUPERÄISISTÄ ENGLANNINKIELISISTÄ OHJEISTA
Tämä käyttöohje on tärkeä ammattitaitoista henkilöstöä tukeva dokumentaatio, joka ei kuitenkaan koskaan voi korvata itse
henkilökuntaa.
Kiitämme sinua tämän jäähdyttimen hankinnasta.
LUE TÄMÄ KÄYTTÖOHJE HUOLELLISESTI LÄPI
ENNEN KUIN RYHDYT YKSIKÖN ASENNUKSEEN JA
KÄYNNISTYKSEEN.
VÄÄRIN TEHTY ASENNUS VOI AIHEUTTAA
SÄHKÖISKUJA, OIKOSULKUJA, MENETYKSIÄ,
TULIPALON TAI MUITA LAITTEISTOLLE KOITUVIA
VAHINKOJA TAI HENKILÖVAHINKOJA.
YKSIKÖN SAA ASENTAA VAIN AMMATTITAITOINEN
KÄYTTÄJÄ/TEKNIKKO.
YKSIKÖN SAAVAT KÄYNNISTÄÄ VAIN
VALTUUTETUT JA PÄTEVÄT AMMATTILAISET.
KAIKKI TOIMENPITEET ON SUORITETTAVA
PAIKALLISTEN LAKIEN JA MÄÄRÄYSTEN
MUKAISESTI.
YKSIKÖN ASENNUS JA KÄYNNISTYS ON
EHDOTTOMASTI KIELLETTY ELLEIVÄT KAIKKI
TÄMÄN OHJEKIRJAN OHJEET OLE SELVIÄ.
JOS EPÄILYKSIÄ SYNTYY, OTA YHTEYTTÄ
VALMISTAJAN EDUSTAJAAN TIETOJA JA NEUVOJA
VARTEN.
Kuvaus
Hankkimasi yksikkö on "ilmajäähdytin", veden (tai
glykolivesiseoksen) jäähdytykseen suunniteltu kone
seuraavassa annettujen rajoitusten sisällä. Yksikön toiminta
perustuu höyryn puristukseen, jäähdytykseen ja
haihdutukseen käänteisen Carnot -prosessin mukaisesti.
Pääosat ovat:
- ruuvikompressori jäähdyttävän höyrypaineen
nostamiseksi haihdutuspaineesta jäähdytyspaineeseen
- höyrystin, jossa matalapaineinen nestemäinen
jäähdytysaine haihtuu veden jäähdyttämiseksi
- lauhdutin, jossa korkeapaineinen höyry tiivistyy
poistamalla ilmakehään jäähdytetystä vedestä poistetun
lämmön ilmajäähdytteisen lämmönvaihtimen ansiosta.
- paisuntaventtiili, jonka avulla tiivistetyn nesteen painetta
voidaan pienentää tiivistetystä paineesta
jäähdytyspaineeseen.
Yleistietoja
Kaikki yksiköt toimitetaan sähkökaavioilla,
sertifioiduilla piirroksilla, arvokilvellä ja
vaatimuksenmukaisuusvakuutuksella varustettuna;
nämä asiakirjat sisältävät kaikki hankittuun yksikköön
kuuluvat tekniset tiedot ja NIITÄ ON PIDETTÄVÄ
TÄMÄN OHJEKIRJAN OLENNAISENA JA
OLEELLISENA OSANA.
Mikäli tämän ohjekirjan ja laitteistoon kuuluvan
dokumentaation välillä ilmenee ristiriitaisuuksia, katso koneen
mukana toimitetut asiakirjat. Jos epäilyksiä ilmenee, ota
yhteyttä valmistajan edustajaan.
Tämän ohjekirjan tarkoituksena on antaa asentajalle ja
ammattitaitoiselle käyttäjälle valmiudet yksikön oikeaan
asennukseen, käyttöönottoon ja huoltoon vaarantamatta
henkilöitä, eläimiä ja/tai esineitä.
Yksikön vastaanottaminen
Tarkasta yksikkö vahinkojen varalta heti kun se toimitetaan
lopulliseen asennuspaikkaan. Kaikki rahtikirjassa kuvatut osat
on tutkittava ja tarkastettava.
Jos yksikössä ilmenee vahinkoja, älä poista vahingoittunutta
materiaalia ja ilmoita vahingosta välittömästi huolintaliikkeelle
ja pyydä heitä tarkastamaan yksikkö.
Tiedota vahingosta välittömästi valmistajan edustajalle
lähettämällä mahdollisesti valokuvia, jotka voivat olla hyödyksi
vastuun kartoittamisessa.
Vahinkoa ei saa korjata ennen kuin huolintaliikkeen edustaja
on tarkastanut osan.
Ennen yksikön asentamista tarkista, että malli ja arvokilvessä
osoitettu sähköjännite ovat oikeita. Vastuu yksikön
hyväksynnän jälkeen syntyneistä vahingoista ei kuulu
valmistajalle.
Käyttörajoitukset
Varastointi
Käyttöolosuhteiden on oltava seuraavien lukemien sisällä:
Ympäristön minimilämpötila : -20 °C
Ympäristön maksimilämpötila : 57 °C
Maksimi suhteellinen kosteus : 95 % ilman
lauhdevettä
Minimilämpötilan alapuolella suoritettu varastointi voi
vahingoittaa osia kun taas varastointi yli maksimilämpötilan voi
saada turvaventtiilit korkeintaan auki. Varastointi ympäristössä
jossa on lauhdevettä voi vahingoittaa sähköosia.
Käyttö
Käyttö on sallittu seuraavissa kuvissa "Käyttörajoitukset"
osoitettujen rajojen sisällä.
Yksikköä saa käyttää 50 % ja 140 % välillä höyrystimen
nimellisestä vedenvirtauksesta (vakiokäyttöolosuhteissa).
Osoitettujen rajojen ulkopuolella tapahtuva käyttö voi
vahingoittaa yksikköä.
Jos et ole varma asiasta, ota yhteyttä valmistajan edustajaan.

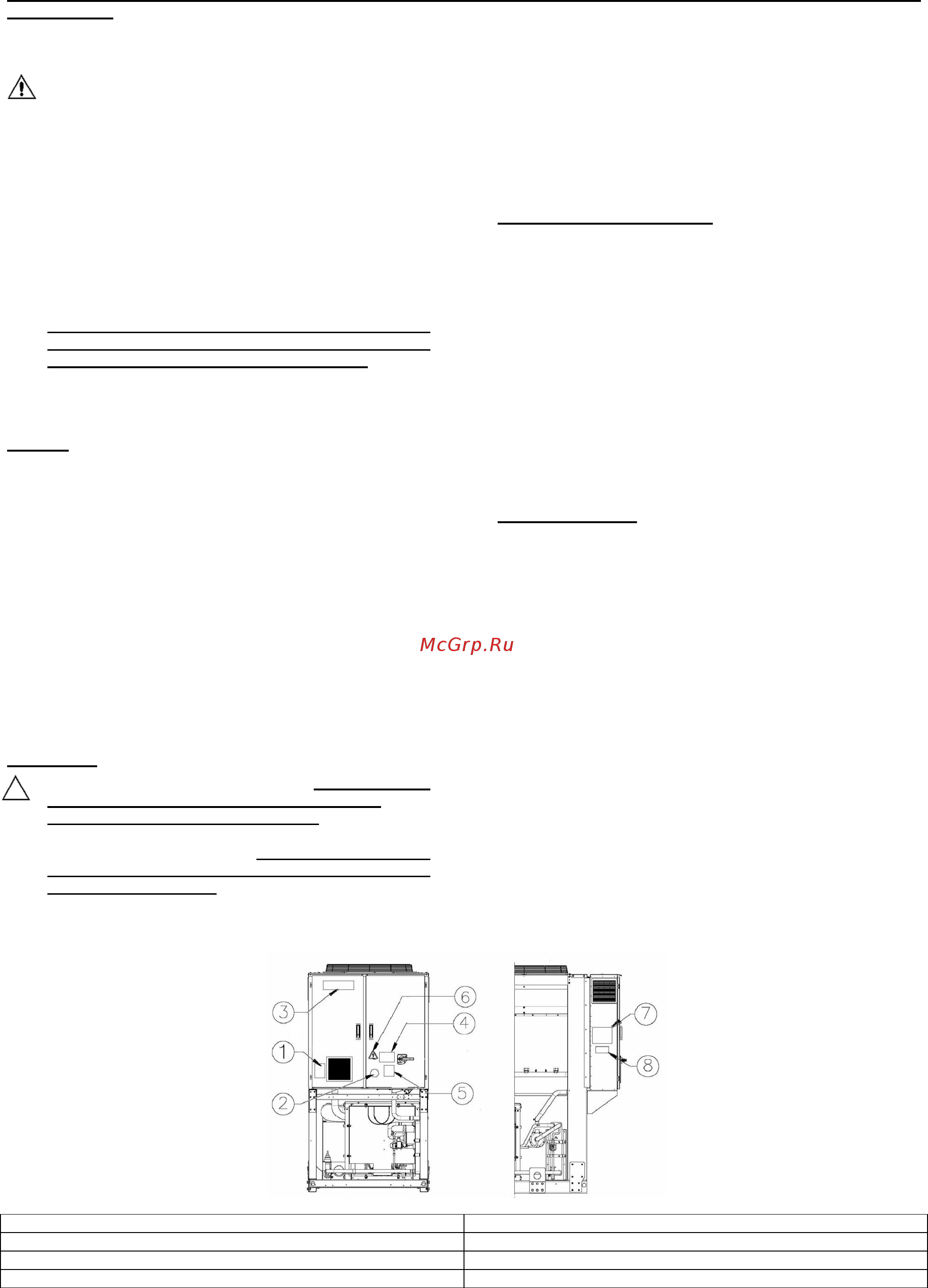

Kuva 1 - Sähköpaneeliin kiinnitettyjen tarrojen kuvaus
Tarran tunnistus
1 – Palamattoman kaasun symboli
5 – Kaapeleiden kiristyksen varoitus
2 – Kaasun tyyppi
6 – Sähköiskun vaaran symboli
3 – Valmistajan merkki
7 – Nosto-ohjeet
4 – Vaarallisen jännitteen symboli
8 – Yksikön tunnistuskilven tiedot
