ASRock X58 Extreme3 Motherboard

Connettori Serial ATAII Questi sei connettori Serial

(SATAII_1_2: ATAII (SATAII) supportano cavi

vedi p.2 Nr. 16) dati SATA per dispositivi di

(SATAII_3_4: immagazzinamento interni.

vedi p.2 Nr. 17) ATAII (SATAII) supportano cavi

(SATAII_5_6: SATA per dispositivi di memoria

vedi p.2 Nr. 18) interni.

Lato del Pin1 con la striscia

rossa

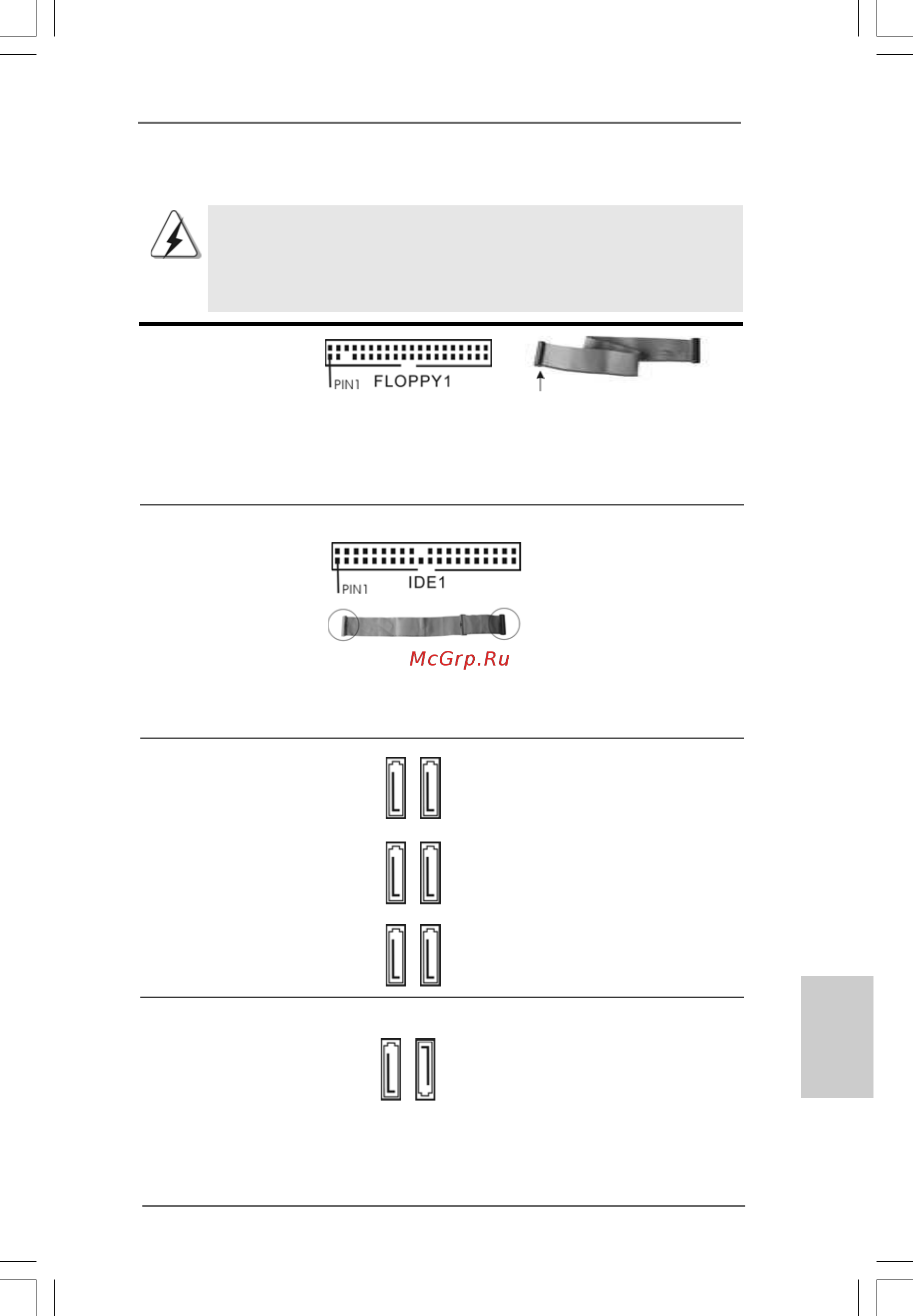

2.9 Collettori e Connettori su Scheda2.9 Collettori e Connettori su Scheda

2.9 Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON installare

cappucci per jumper su questi collettori e connettori. L’installazione di

cappucci per jumper su questi collettori e connettori provocherà danni

permanenti alla scheda madre!

Connettore del

Floppy disk

(33-pin FLOPPY1)

(vedi p.2 Nr. 31)

Nota: Assicurarsi che il lato del cavo con la striscia rossa sia inserito nel lato Pin1

del connettore.

Connettore IDE primario (blu)

(39-pin IDE1, vedi p.2 Nr. 14)

Connettore blu Connettore nero

alla schedamadre all’hard disk drive

Cavo ATA 66/100/133 a 80 Pin

Nota: Fate riferimento alle istruzioni del produttore del dispositivo IDE per maggiori

dettagli.

ItalianoItaliano

Italiano

SATAII_5_6 SATAII_3_4 SATAII_1_2

SATA3_2

SATA3_1

Connettori Serial ATA3 Questi due connettori Serial

(SATAII_1: vedi p.2 Nr. 13) ATA3 (SATA3) supportano cavi

(SATAII_2: vedi p.2 Nr. 12) dati SATA per dispositivi di

immagazzinamento interni.

ATA3 (SATA3) supportano cavi

SATA per dispositivi di memoria

interni. L’interfaccia SATA3

attuale permette velocità di
