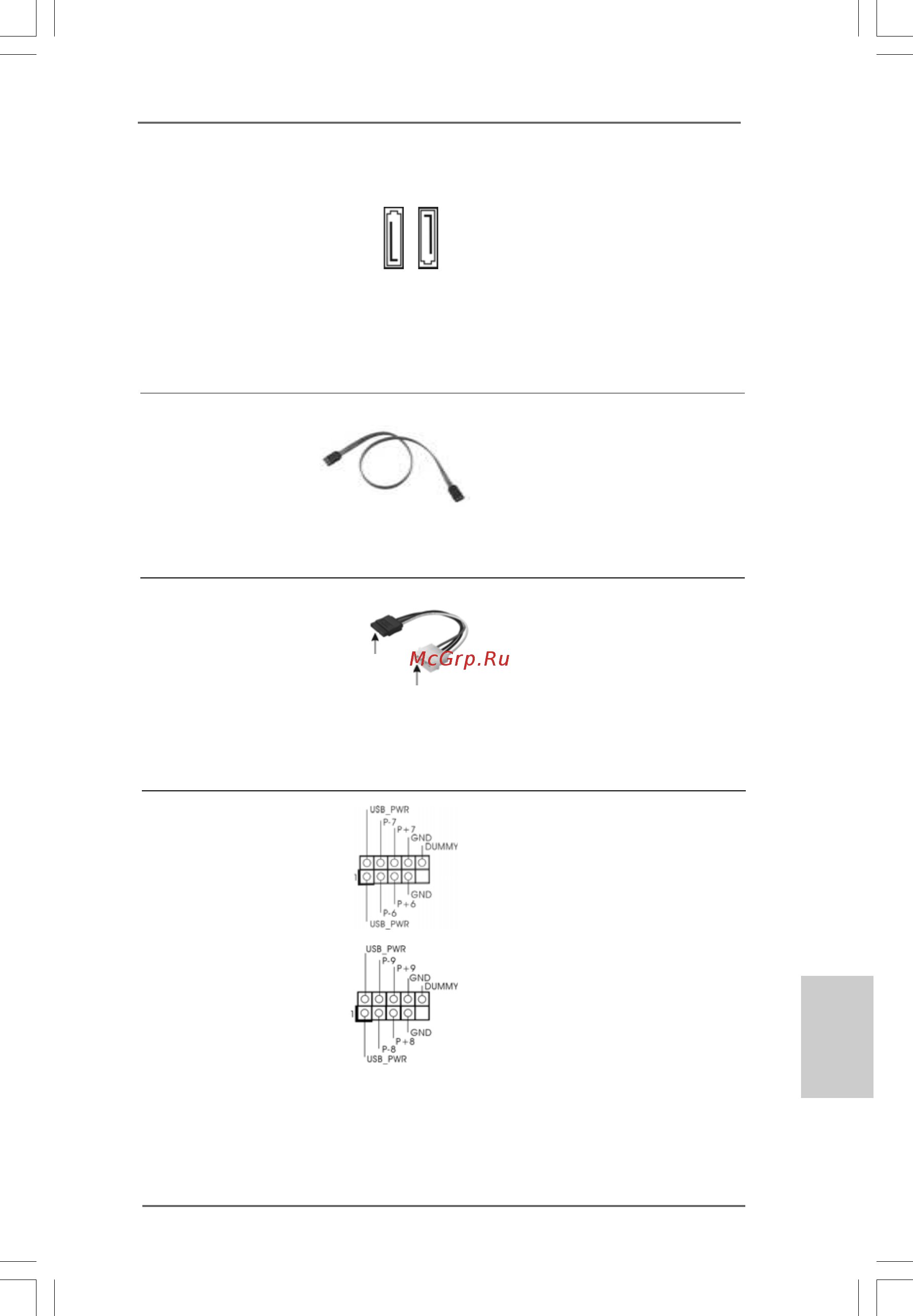

Seriell-ATAII-Anschlüsse Diese sechs Serial ATAII-

(SATAII_1_2: (SATAII-)Verbínder unterstützten

siehe S.2 - No. 16) SATA-Datenkabel für interne

(SATAII_3_4: Massenspeichergeräte. Die

siehe S.2 - No. 17) aktuelle SATAII-Schnittstelle

(SATAII_5_6: ermöglicht eine

siehe S.2 - No. 18) Datenübertragungsrate bis

3,0 Gb/s.

die rotgestreifte Seite auf Stift 1

2.9 Integrierte Header und Anschlüsse2.9 Integrierte Header und Anschlüsse

2.9 Integrierte Header und Anschlüsse

Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KEINE

Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jumperkappen

auf Header und Anschlüsse setzen, wird das Motherboard unreparierbar

beschädigt!

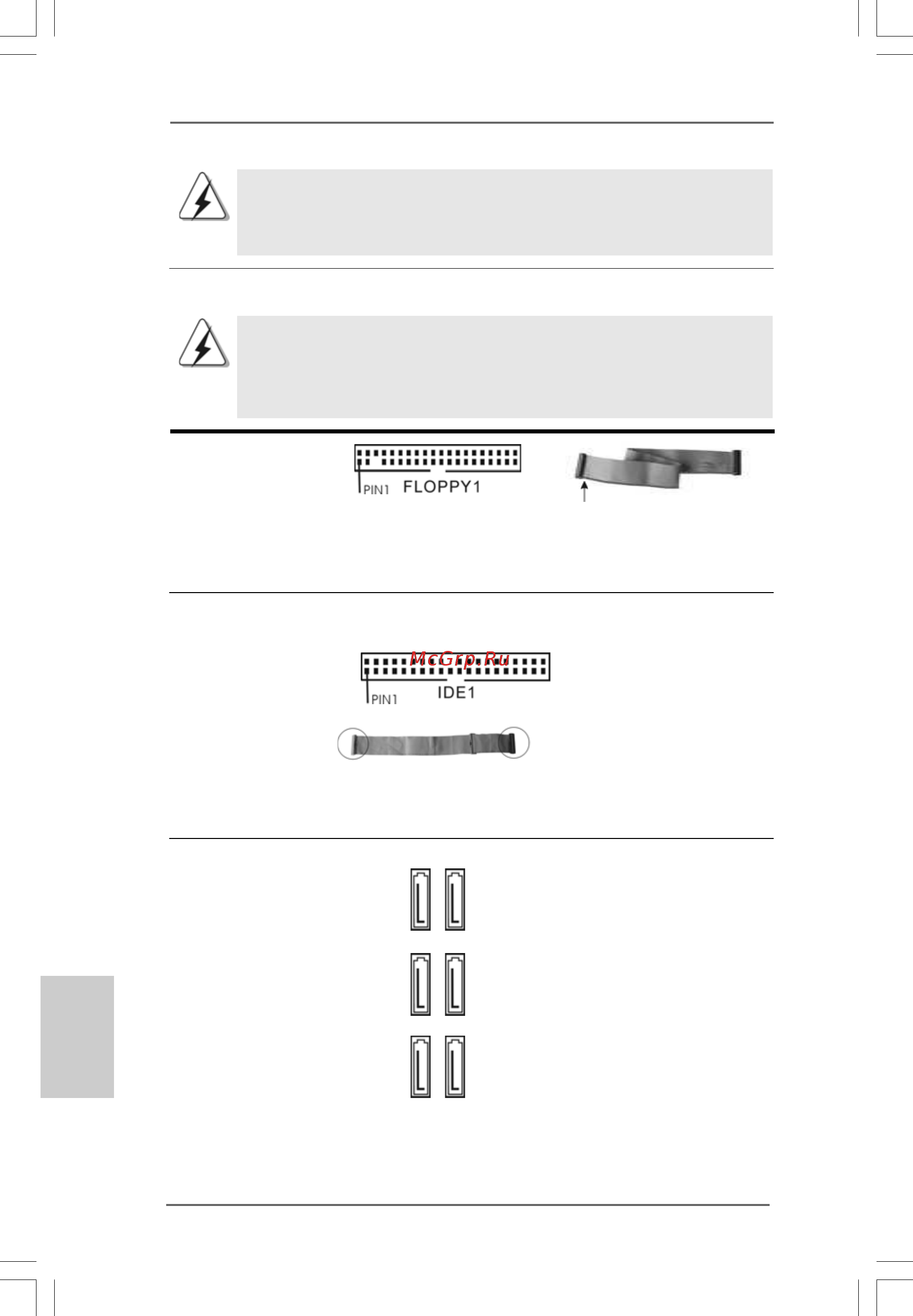

Anschluss für das

Floppy-Laufwerk

(33-Pin FLOPPY1)

(siehe S.2 - No. 31)

Hinweis: Achten Sie darauf, dass die rotgestreifte Seite des Kabel mit der Stift 1-

Seite des Anschlusses verbunden wird.

Primärer IDE-Anschluss (blau)

(39-pin IDE1, siehe S.2 - No. 14)

Blauer Anschluss Schwarzer Anschluss

zum Motherboard zur Festplatte

80-adriges ATA 66/100/133 Kabel

Hinweis: Details entnehmen Sie bitte den Anweisungen Ihres IDE-Gerätehändlers.

SATAII_5_6 SATAII_3_4 SATAII_1_2

Durch Löschen des CMOS kann erkannt werden, wenn das Gehäuse

offen ist. Bitte stellen Sie zum Löschen der Aufzeichnung des vorherigen

Gehäuseindringungsstatus die BIOS-Option “Status leeren” ein.
