ASRock X58 Extreme3 Motherboard

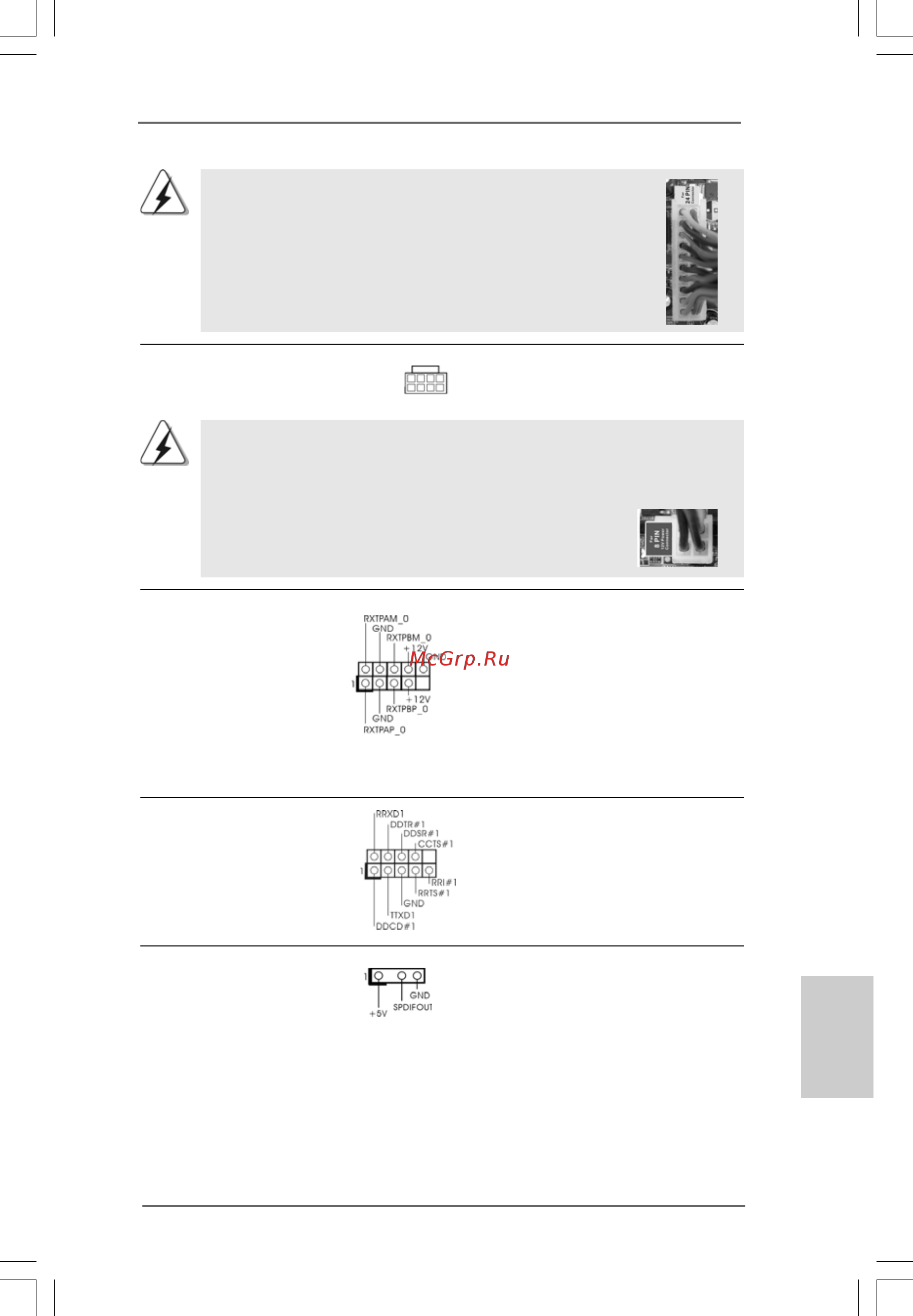

Installazione dell’alimentatore ATX a 20 pin

Con questa scheda madre, c’è in dotazione un connettore

elettrico ATX a 24 pin, ma può funzionare lo stesso se si

adotta un alimentatore ATX a 20 pin. Per usare l’alimentatore

ATX a 20 pin, collegare l’alimentatore con il Pin 1 e il Pin 13.

ItalianoItaliano

Italiano

Sebbene questa schedamadre fornisca un connettore elettrico 8-pin ATX

12V, l‘unita‘ puo‘ ancora essere funzionante se viene utilizzata una

fornitura elettrica tradizionale a 4-pin ATX 12V. Per usare tale fornitura

elettrica 4-pin ATX 12V, prego collegare la presa elettrica

al Pin 1 e Pin 5.

Installazione elettrica 4-Pin ATX 12V

Connettore ATX 12 V Collegare un alimentatore ATX

(8-pin ATX12V1) 12 V a questo connettore.

(vedi p.2 Nr. 3)

Collettore porta COM Questo collettore porta COM è

(9-pin COM1) utilizzato per supportare il

(vedi p.2 Nr. 30) modulo porta COM.

Intestazione IEEE 1394 Accanto alla porta di default

(9-pin FRONT_1394) IEEE 1394 sul pannello I/O, e‘

(vedi p.2 item 27) presente un‘intestazione IEEE

1394 (FRONT_1394) sulla

scheda madre. Questa

intestazione IEEE 1394 puo‘

supportare una porta IEEE

1394.

8 5

4 1

8 5

4 1

Header HDMI_SPDIF Header HDMI_SPDIF, con

(3-pin HDMI_SPDIF1) uscita audio SPDIF su scheda

(vedi p.2 Nr. 32) HDMI VGA, consente al

sistema di collegare dispositivi

per TV digitale HDMI/proiettori/

LCD . Collegare il connettore

HDMI_SPDIF della scheda VGA

HDMI a questo header.
