ASRock X58 Extreme3 Motherboard

ItalianoItaliano

Italiano

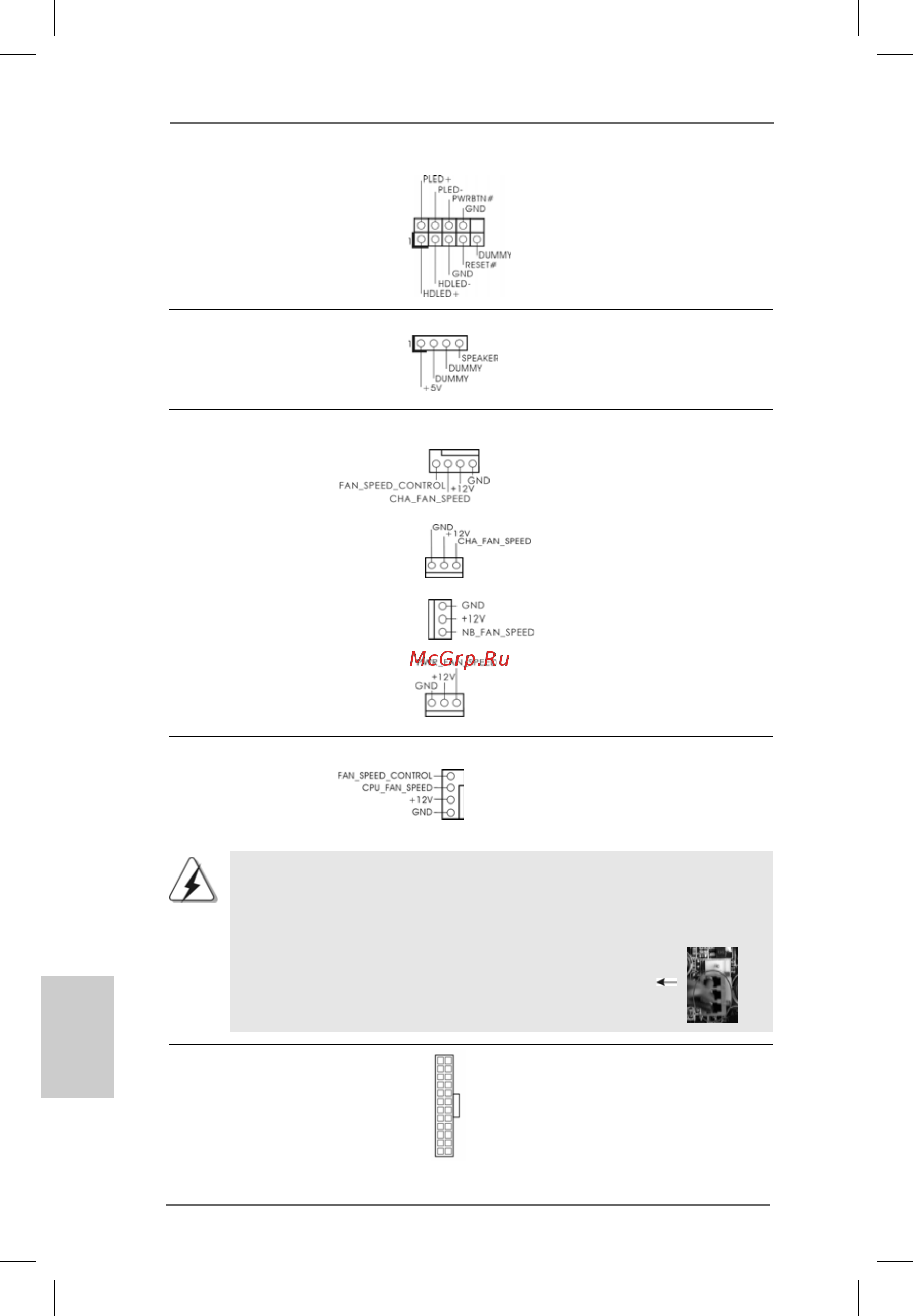

Connettore alimentazione ATX Collegare la sorgente

(24-pin ATXPWR1) d’alimentazione ATX a questo

(vedi p.2 Nr. 8) connettore.

Sebbene la presente scheda madre disponga di un supporto per ventola

CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di

funzionare anche senza la funzione di controllo della velocità della ventola.

Se si intende collegare la ventola CPU a 3 piedini al connettore della ventola

CPU su questa scheda madre, collegarla ai piedini 1-3.

Piedini 1-3 collegati

Installazione della ventola a 3 piedini

Collettore casse telaio Collegare le casse del telaio a

(4-pin SPEAKER1) questo collettore.

(vedi p.2 Nr. 21)

Connettore ventolina CPU Collegare il cavo della ventolina

(4-pin CPU_FAN1) CPU a questo connettore e far

(vedi p.2 Nr. 2) combaciare il filo nero al pin

terra.

Collettori Chassis, NB ed alimentazione ventola Collegare i cavi della ventola ai

(4-pin CHA_FAN1) corrispondenti connettori

(vedi p.2 Nr. 28) facendo combaciare il cavo

nero col pin di terra.

(3-pin CHA_FAN2)

(vedi p.2 Nr. 6)

(3-pin NB_FAN1)

(vedi p.2 Nr. 42)

(3-pin PWR_FAN1)

(vedi p.2 Nr. 5)

Collettore pannello di sistema Questo collettore accomoda

(9-pin PANEL1) diverse funzioni di sistema

(vedi p.2 Nr. 9) pannello frontale.
