ASRock X58 Extreme3 Motherboard

1. High Definition Audio unterstützt Jack Sensing (automatische Erkennung

falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung

am Gehäuse HDA unterstützen muss, um richtig zu funktionieren.

Beachten Sie bei der Installation im System die Anweisungen in unserem

Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

nachstehend beschrieben an der Front-Audioanschlussleiste:

A. Schließen Sie Mic_IN (MIC) an MIC2_L an.

B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an

OUT2_L an.

C. Schließen Sie Ground (GND) an Ground (GND) an.

D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss

gedacht. Diese Anschlüsse müssen nicht an die AC’97-Audioleiste

angeschlossen werden.

E. Rufen Sie das BIOS-Setup-Dienstprogramm auf. Wechseln Sie zu

Erweiterte Einstellungen und wählen Sie Chipset-Konfiguration.

Setzen Sie die Option Frontleistenkontrolle von [Automatisch] auf

[Aktiviert].

DeutschDeutsch

Deutsch

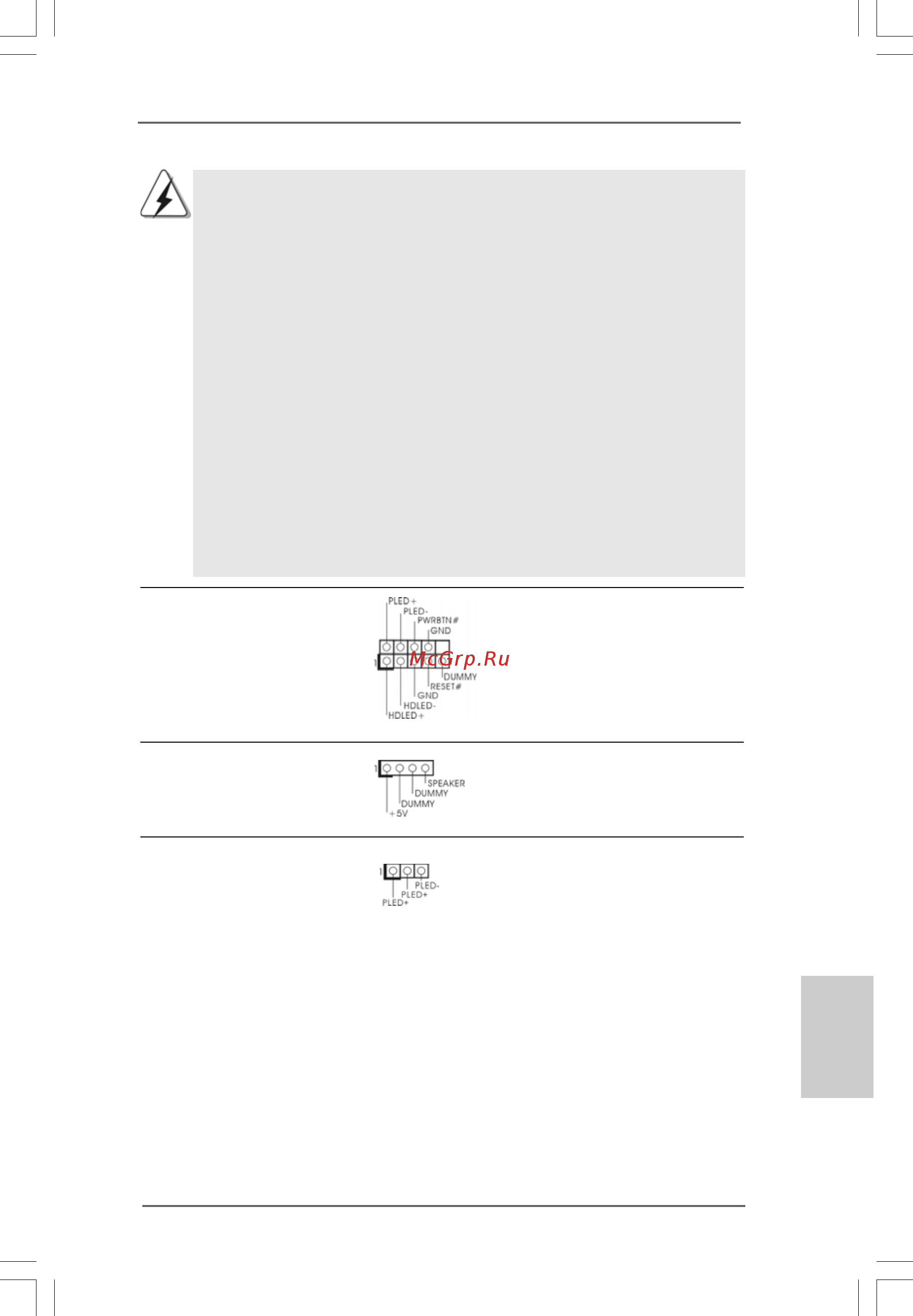

Gehäuselautsprecher-Header Schließen Sie den

(4-pin SPEAKER1) Gehäuselautsprecher an

(siehe S.2 - No. 21) diesen Header an.

System Panel-Header Dieser Header unterstützt

(9-pin PANEL1) mehrere Funktion der

(siehe S.2 - No. 9) Systemvorderseite.

Betriebs-LED-Header Bitte schließen Sie die

(3-pin PLED1) Betriebs-LED des Gehäuses

(siehe S.2 - No. 20) zur Anzeige des

Systembetriebsstatus an

diesem Header an. Die LED

leuchtet, wenn das System in

Betrieb ist. Die LED blinkt im S1-

Zustand. Im S3-/S4- oder S5-

Zustand (ausgeschaltet)

leuchtet die LED nicht.
