ASRock X58 Extreme3 Motherboard

ItalianoItaliano

Italiano

Per il corretto inserimento, verificare di far combaciare i due denti

di allineamento della CPU con le due tacche nel socket.

Fase 3-3. Collocare con delicatezza la CPU

sulla presa con un movimento

puramente verticale.

Fase 3-4. Verificare che la CPU sia all’interno

della presa e combaci in modo

appropriato con le chiavi

d’orientamento.

Fase 4. Chiudere la presa:

Fase 4-1. Ruotare la piastra di carico

sull’IHS.

Fase 4-2. Bloccare la leva di carico mentre

si preme leggermente sulla piastra

di carico.

Fase 4-3. Fissare la leva di carico con la

linguetta della piastra di carico che

si trova sulla parte inferiore della

linguetta di ritenzione della leva di

carico.

Linea nera

Pin1

Dente di orientamento

Socket da 1366-Pin

CPU da 1366-Pin

Dente di orientamento

Tacca di allineamento

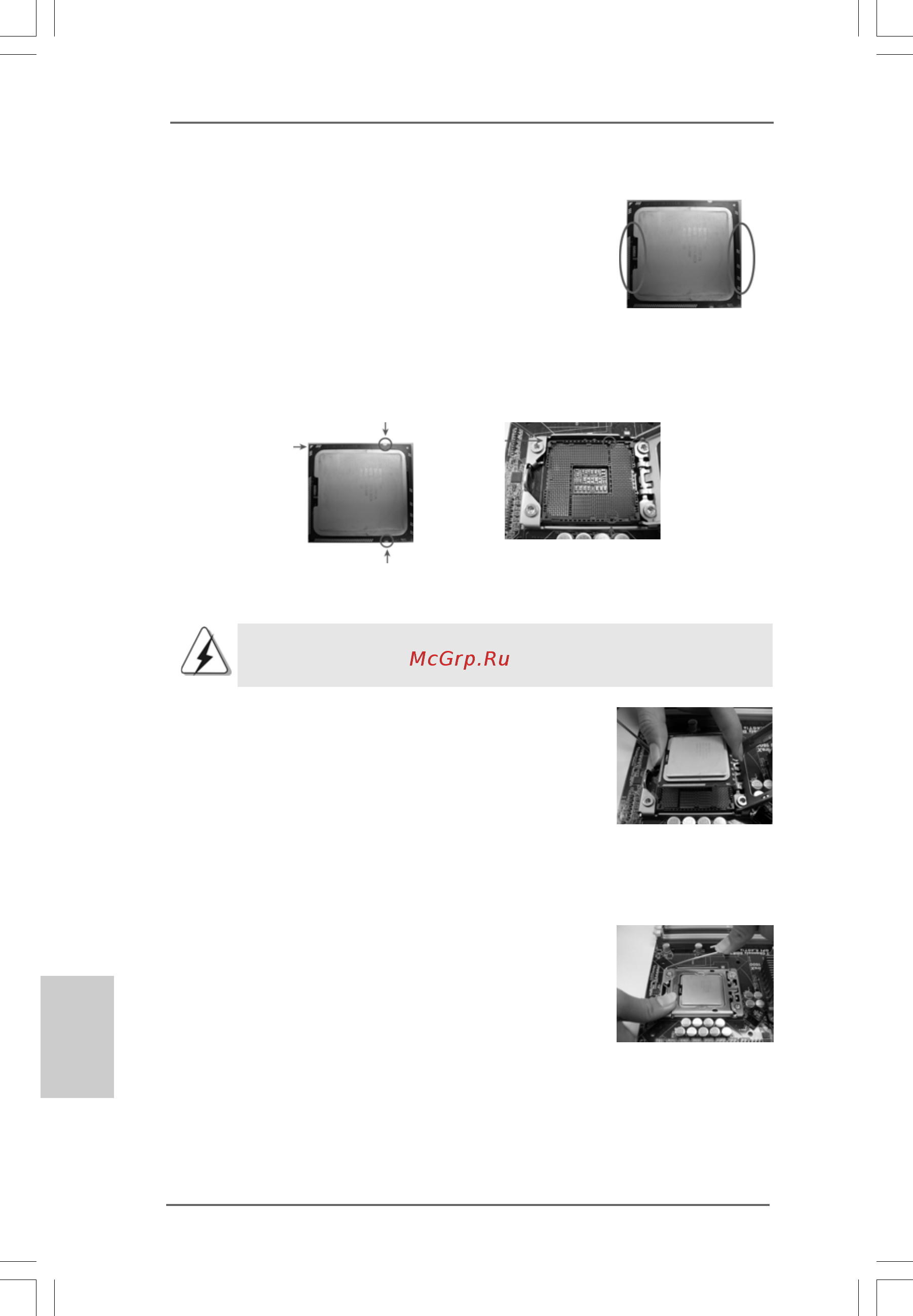

Fase 3. Inserire la CPU 1366-Pin:

Fase 3-1. Tenere la CPU dai bordi segnati

con linee nere.

Fase 3-2. Orientare il pacchetto con l’IHS

(Integrated Heat Sink: dispersore

di calore integrato) verso l’alto.

Individuare il Pin1 ed i due dentelli

chiave d’orientamento.
