ASRock X58 Extreme3 Motherboard

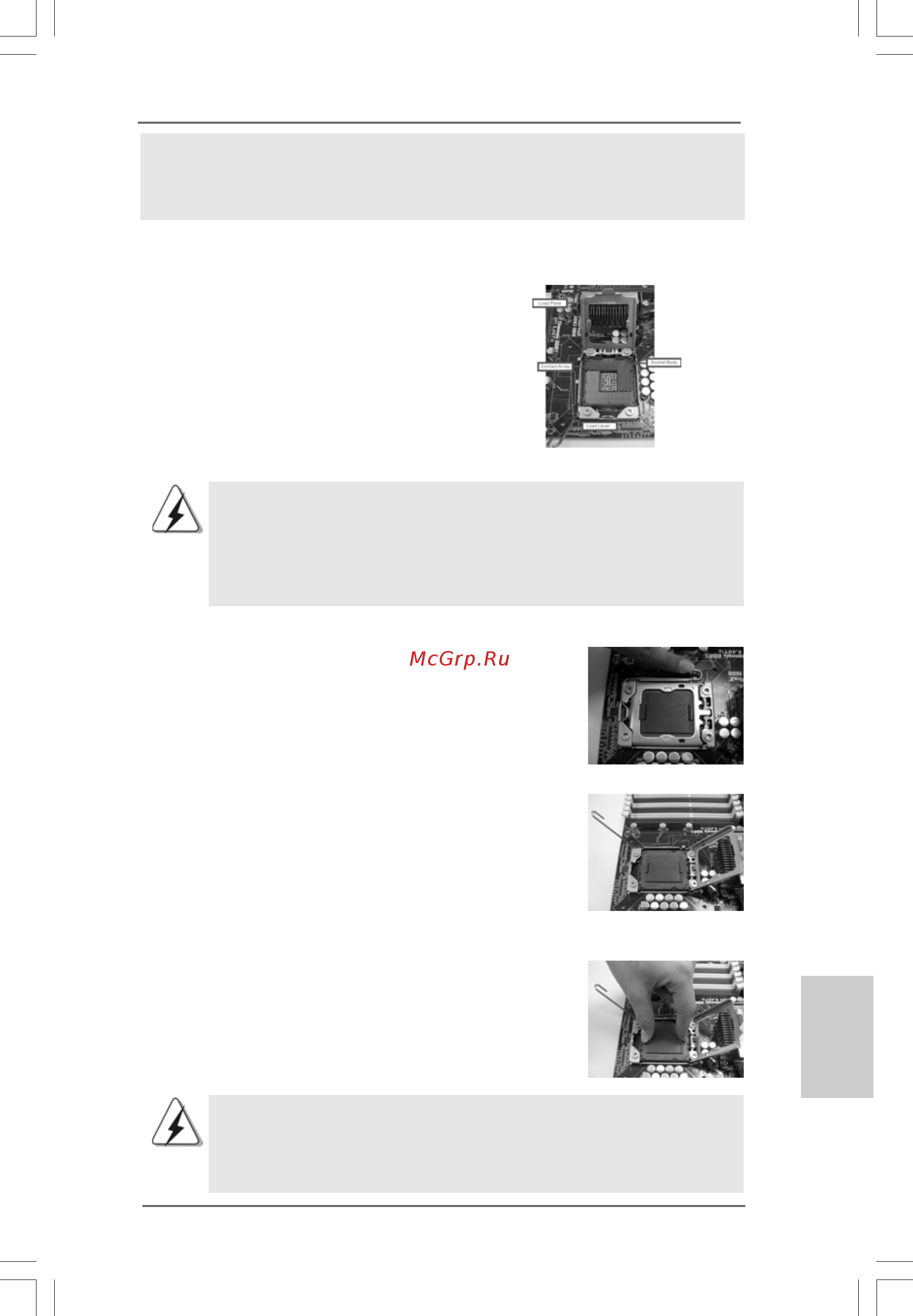

Fase 1. Aprire la presa:

Fase 1-1. Sbloccare la leva premendola

verso il basso ed allontanandola

dal gancio per liberare la linguetta.

Fase 1-2. Ruotare di circa 135 gradi la leva

di carico per aprirla

completamente.

Fase 1-3. Ruotare di circa 100 gradi la

piastra di carico per aprirla

completamente.

Fase 2. Rimuovere il cappuccio PnP

(Pick and Place: prelievo e posizionamento).

1. Si raccomanda di utilizzare la linguetta del cappuccio per la

manipolazione ed evitare di far saltare via il cappuccio PnP.

2. Questo tappo deve essere inserito se se la scheda madre

deve essere restituita per l’assistenza.

ItalianoItaliano

Italiano

Vista del socket 1366-Pin

(Piastra di caricamento)

(Disposizione comandi)

(Corpo socket)

2.1 Installazione del processore2.1 Installazione del processore

2.1 Installazione del processore

Attenersi alle seguenti fasi per

installare la CPU Intel 1366-Pin.

Prima da inserire la CPU da 1366-Pin nel socket, verificare che

la superficie della CPU sia pulita e che non ci siano pin piegati

nel socket. Non forzare l’inserimento della CPU nel socket se ci

sono pin piegati. In caso contrario la CPU potrebbe essere

seriamente danneggiata.

5. Nell’usare i giraviti per fissare la scheda madre al telaio non

serrare eccessivamente le viti! Altrimenti si rischia di

danneggiare la scheda madre.
