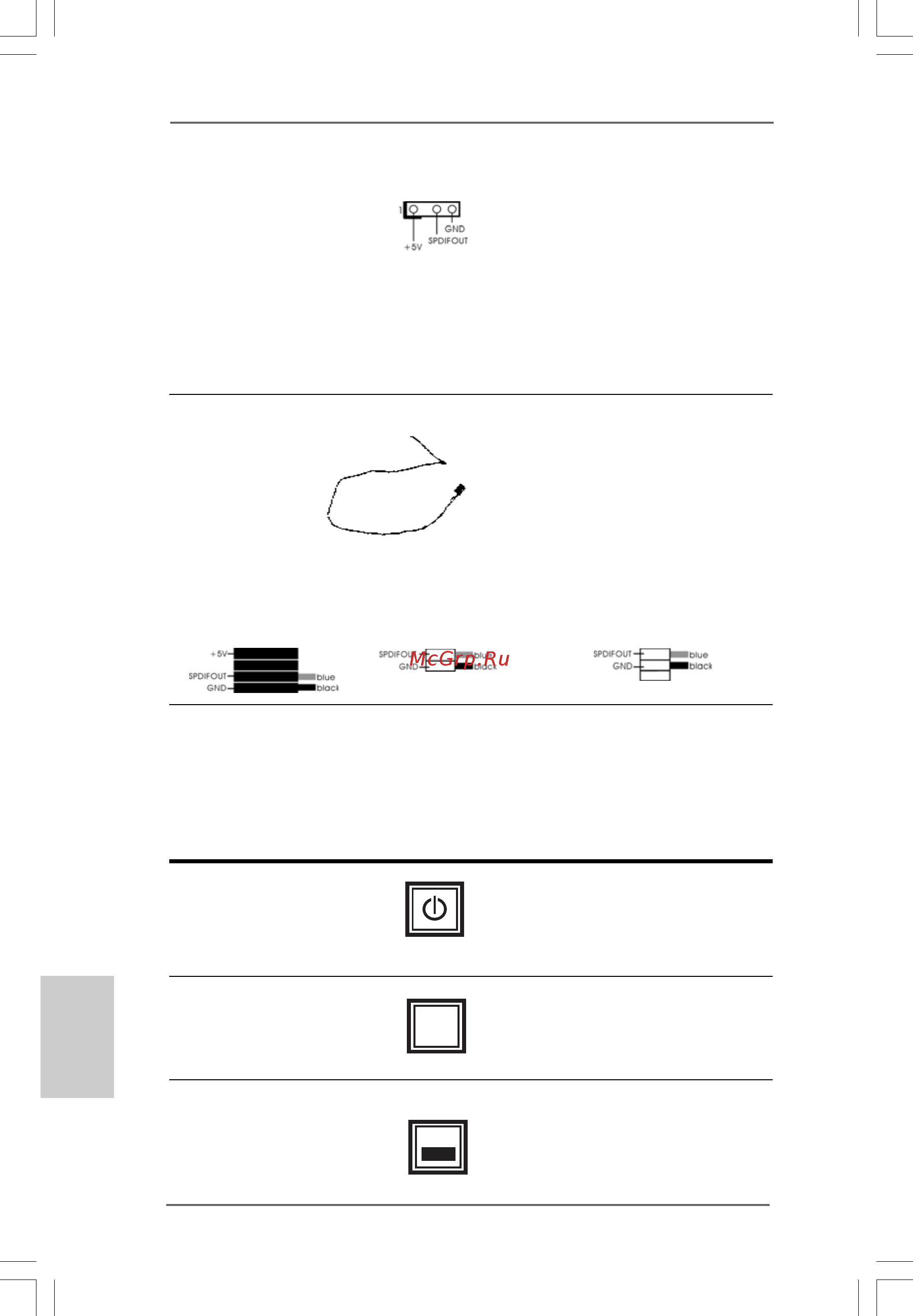

Cable HDMI_SPDIF Conecte el extremo negro (A) del
(Opcional) cable HDMI_SPDIF en la
cabecera HDMI_SPDIF de la
placa base. Conecte después el
extremo blanco (B o C) del cable
HDMI_SPDIF en el conector
HDMI_SPDIF de la tarjeta VGA
HDMI.
A. Extremo negro B. Extremo blanco (2 patillas) C. Extremo blanco (3 patillas)
Cabecera HDMI_SPDIF Cabecera HDMI_SPDIF. Ofrece
(HDMI_SPDIF1 de 3 pin) una salida SPDIF la tarjeta VGA
(vea p.2, N. 32) HDMI, permite al sistema
conectarse a dispositivos de
TV Digital HDMI / proyectores /
Dispositivos LCD. Conecte el
conector HDMI_SPDIF de la
tarjeta VGA HDMI a esta
cabecera.
2.102.10
2.102.10
2.10
Conmutadores rápidosConmutadores rápidos
Conmutadores rápidosConmutadores rápidos
Conmutadores rápidos
Esta placa base dispone de tres conmutadores rápidos: conmutador de
encendido, conmutador de reinicio y conmutador de borrado de memoria CMOS.
Dichos conmutadores permiten al usuario encender / apagar o reiniciar el sistema,
o bien borrar el contenido de la memoria CMOS.
Conmutador de encendido
(PWRBTN)
(vea p.2, N. 24)
Conmutador de reinicio
(RSTBTN)
(vea p.2, N. 23)
El conmutador de encendido es
un conmutador rápido que
permite al usuario encender /
apagar rápidamente el sistema.
El conmutador de borrado de
memoria CMOS es un
conmutador rápido que permite
al usuario borrar rápidamente el
contenido de la memoria CMOS.
Conmutador de borrado de memoria CMOS
(CLRCBTN)
(vea p.2, N. 17)
El conmutador de reinicio es un
conmutador rápido que permite
al usuario reiniciar rápidamente
el sistema.
RESET
clr
CMOS
