104
한 국 어

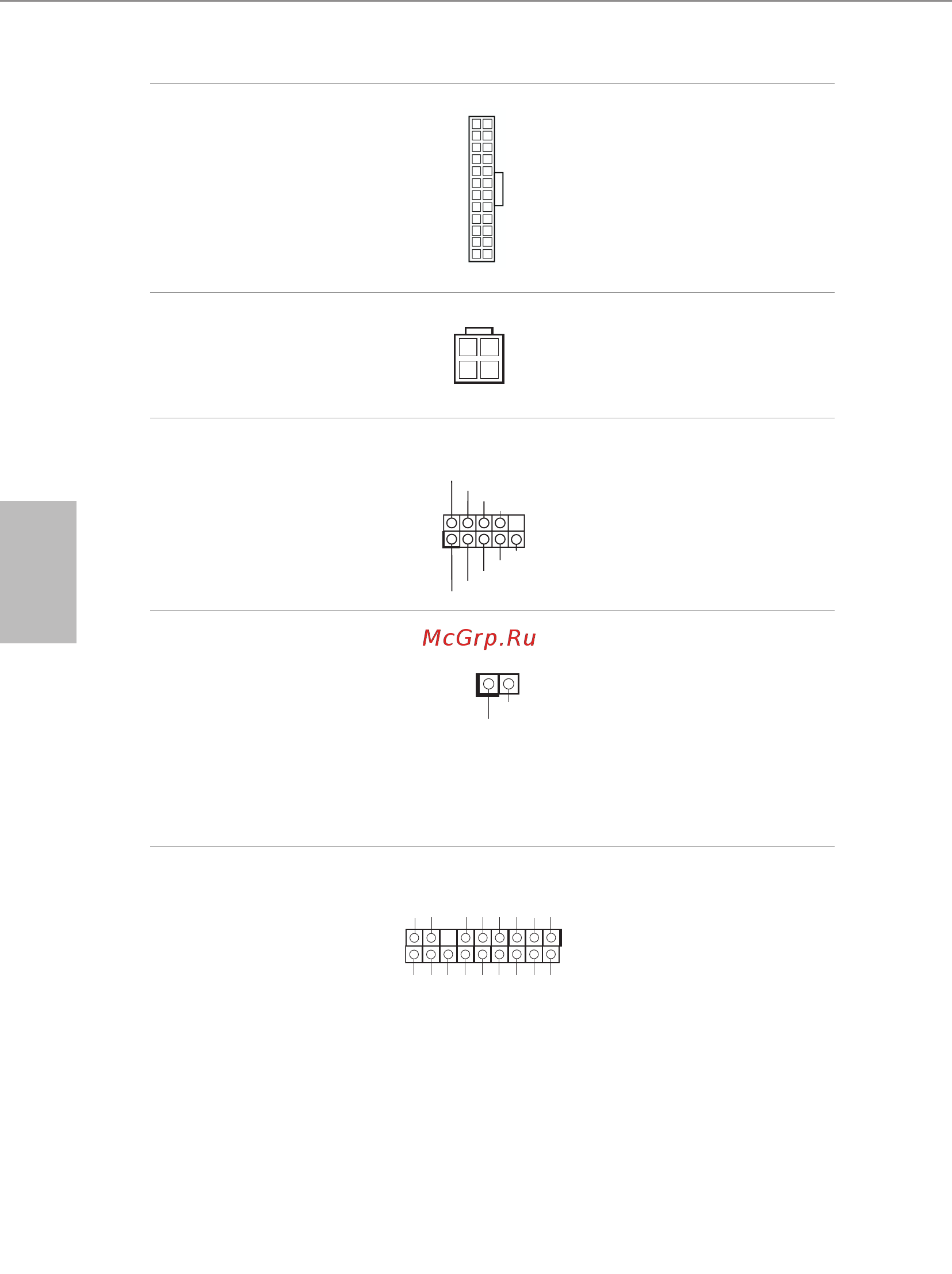

ATX 전원 커넥터
(24 핀 ATXPWR1)
(1 페이지 , 4 번 항목 참조 )
이 마더보드에는 24 핀
ATX 전원 커넥터가 탑
재되어 있습니다 . 20 핀
ATX 전원공급장치를 사
용하려면 핀 1 과 핀 13
을 따라 연결하십시오 .
ATX 12V 전원 커넥터
(4 핀 ATX12V1)
(1 페이지 , 1 번 항목 참조 )
이 마더보드에는 4 핀
ATX 12V 전원 커넥터가
탑재되어 있습니다 .
시리얼 포트 헤더
(9 핀 COM1)
(1 페이지 , 18 번 항목 참조 )
이 COM1 헤더는 시리
얼 포트 모듈을 지원합
니다 .
섀시 침입 헤더
(2 핀 CI1)
(1 페이지 , 14 번 항목 참조 )
이 마더보드는 섀시 커버
가 제거될 경우 이를 감지
하는 케이스 열림 감지 기
능을 지원합니다 . 이 기능
을 사용하려면 섀시 침입
감지 설계가 적용된 섀시
를 사용해야 합니다 .
TPM 헤더
(17 핀 TPMS1)
(1 페이지 , 15 번 항목 참조 )
이 커넥터는 키 , 디지털 인
증서 , 암호 및 데이터를 안
전하게 보관할 수 있는 TP-
M(Trusted Platform Module)
시스템을 지원합니다 . TPM
시스템은 네트워크 보안을
강화하고 , 디지털 신원을
보호하며 플랫폼 무결성을
유지합니다 .
1
GN D
SMB_DATA_MAIN
LAD2
LAD1
GN D
S_PWRDWN #
SERIRQ #
GN
D
P CICLK
P CIRST
#
LAD3
+3 V
LAD0
+3VS B
GN D
FRAM E
SMB_CLK_MAIN
1
Signal
GN
D
12
1
24
13
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
