72
Русский

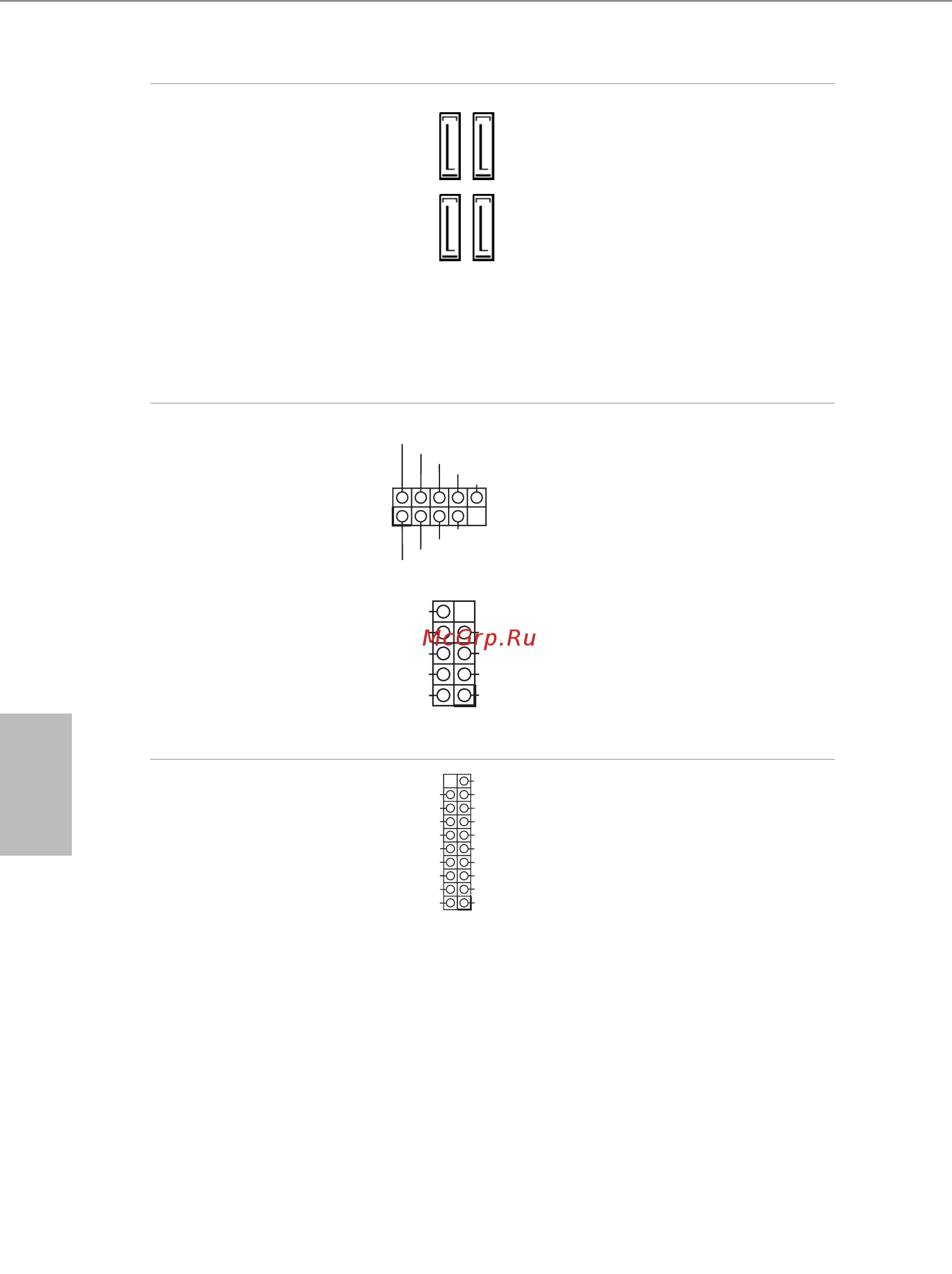

Разъемы Serial ATA3
(SATA3_0:
см. стр. 1, № 10)
(SATA3_1:
см. стр. 1, № 9)
(SATA3_2:
см. стр. 1, № 7)
(SATA3_3:
см. стр. 1, № 8)
Эти четыре разъема
SATA3 предназначены для
подключения кабелей SATA
внутренних запоминающих
устройств для передачи
данных со скоростью до
6,0 Гбит/с. Если слот M2_1
занят устройством М.2 типа
SATA, интерфейс SATA3_3
будет отключен.
Колодки USB 2.0
(9-контактная, USB_5_6)
(см. стр. 1, № 16)
(9-контактная, USB_7_8)
(см. стр. 1, № 6)
На системной плате
размещены две колодки.
Каждая колодка USB 2.0
может поддерживать два
порта.
Колодка USB 3.0
(19-контактная,
USB3_3_4)
(см. стр. 1, № 5)
На системной плате
размещена одна колодка.
Каждая колодка USB 3.0
может поддерживать два
порта. * Порт USB3_3_4
используется совместно с
портом USB_7_8.
SATA3_0
SATA3_1
SATA3_2
SATA3_3
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
DUMMY
GNDGND
+B
-B
+A
-A
USB_PWR
USB_PWR
1
