135
H110M-G/M.2
繁體中文

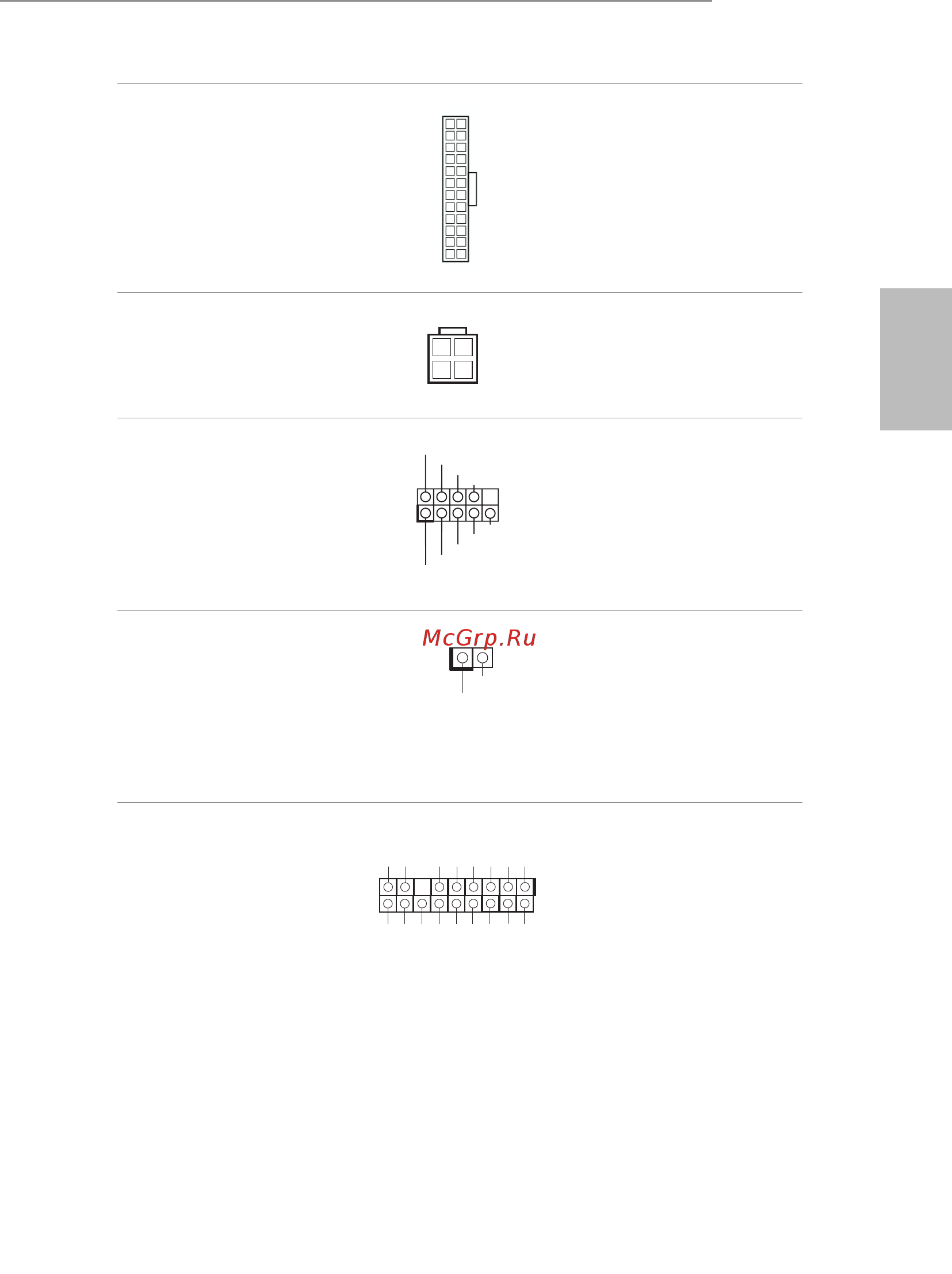

ATX 電源接頭
(24-pin ATXPWR1)
( 請參閱第 1 頁，編號 4)
本主機板配備一組 24-pin
ATX 電源接頭。若要使用
20-pin ATX 電源供應器，
請插入 Pin 1 及 Pin 13。
ATX 12V 電源接頭
(4-pin ATX12V1)
( 請參閱第 1 頁，編號 1)
本主機板配備一組 4-pin
ATX 12V 電源接頭。
序列連接埠排針
(9-pin COM1)
( 請參閱第 1 頁，編號 18)
此 COM1 排針支援序列
連接埠模組。
機殼防護排針
(2-pin CI1)
( 請參閱第 1 頁，編號 14)
本主機板支援「機殼開啟」
偵測功能，可偵測機殼外
蓋是否遭移除。若要使用
本功能，機殼必須採用機
殼防護偵測設計。
TPM 排針
(17-pin TPMS1)
( 請參閱第 1 頁，編號 15)
此接頭支援信賴平台模組
(TPM) 系統，可確保儲存金
鑰、數位憑證、密碼及資料
的安全。TPM 系統也能強化
網路安全、保護數位身分並
確定平台完整性。
1
GN D
SMB_DATA_MAIN
LAD2
LAD1
GN D
S_PWRDWN #
SERIRQ #
GN
D
P CICL K
P CIRST
#
LAD3
+3 V
LAD0
+3VS B
GN D
FRAM E
SMB_CLK_MAIN
1
Signal
GN
D
12
1
24
13
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
