133
H110M-G/M.2
繁體中文

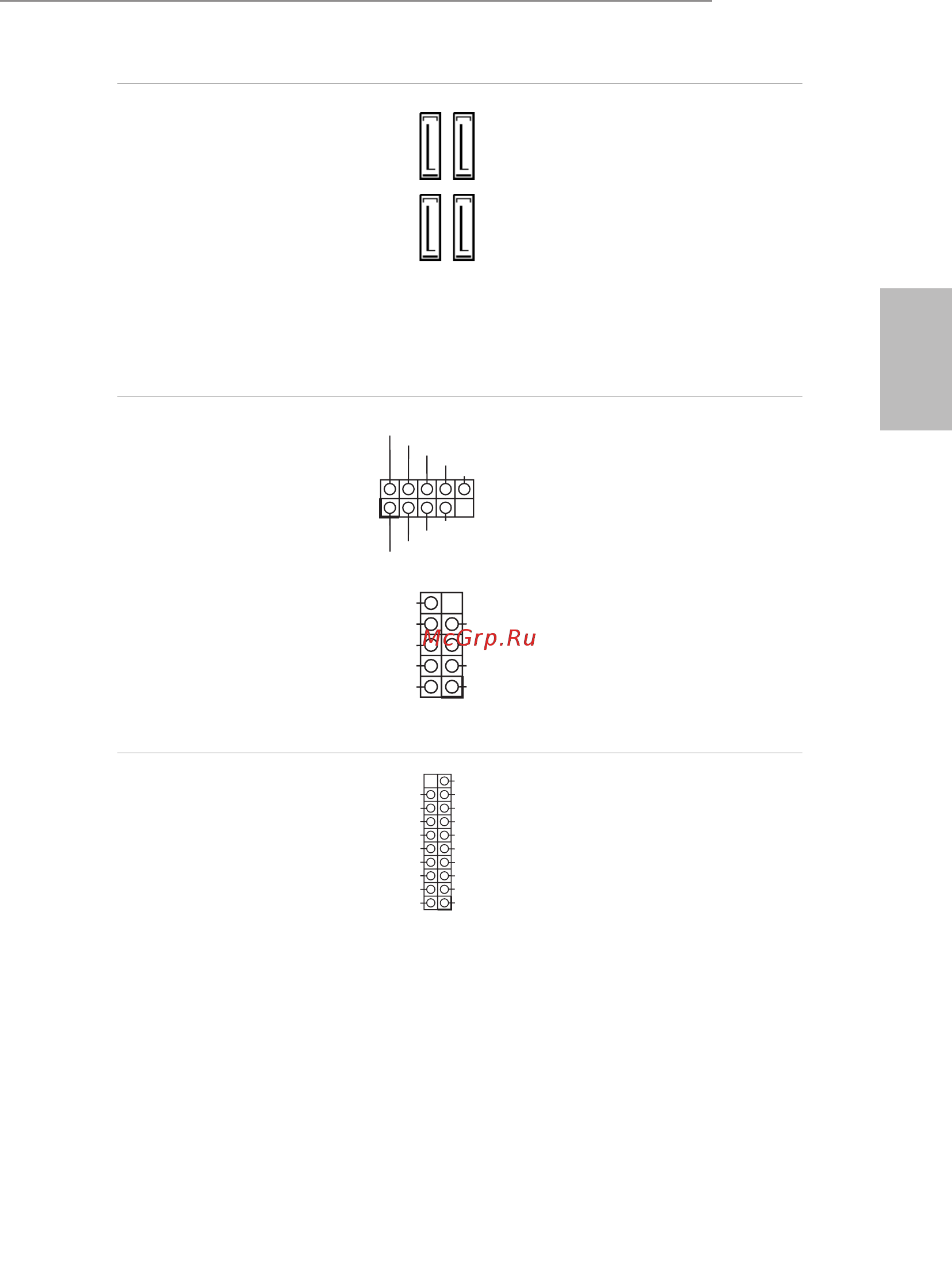

Serial ATA3 接頭
(SATA3_0：
請參閱第 1 頁，編號 10）
(SATA3_1:
請參閱第 1 頁，編號 9）
(SATA3_2：
請參閱第 1 頁，編號 7）
(SATA3_3：
請參閱第 1 頁，編號 8）
這四組 SATA3 接頭皆支援內
部儲存裝置的 SATA 資料纜
線，最高可達 6.0 Gb/s 資料
傳輸率。若 M2_1 為 SATA
類型的 M.2 裝置佔用，將會
停用 SATA3_3。
USB 2.0 排針
(9-pin USB_5_6)
( 請參閱第 1 頁，編號 16）
(9-pin USB_7_8)
( 請參閱第 1 頁，編號 6）
本主機板上含有兩組排針。
各 USB 2.0 排針皆可支援兩
個連接埠。
USB 3.0 排針
(19-pin USB3_3_4)
( 請參閱第 1 頁，編號 5）
此主機板上有一個排針。
各 USB 3.0 排針皆可支援兩
個連接埠。* USB3_3_4 與
USB_7_8 共用插槽。
SATA3_0
SATA3_1
SATA3_2
SATA3_3
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
DUMMY
GNDGND
+B
-B
+A
-A
USB_PWR
USB_PWR
1
