44
Français

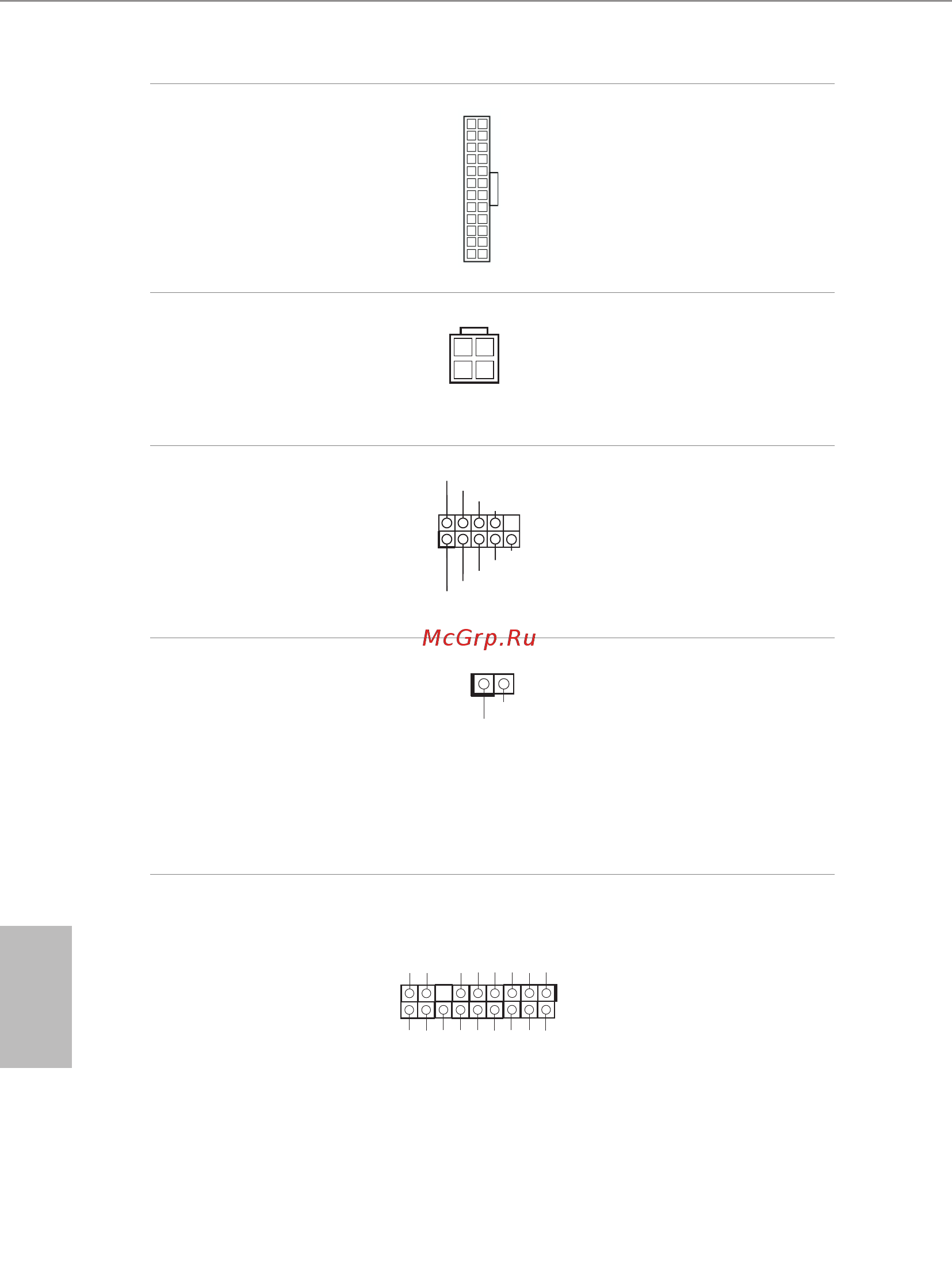

Connecteur d’alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 4)
Cette carte mère est dotée d’un
connecteur d’alimentation ATX
à 24 broches. Pour utiliser une ali-
mentation ATX à 20 broches, veu-
illez eectuer les branchements
sur la Broche 1 et la Broche 13.
Connecteur d’alimentation
ATX 12V
(ATX12V1 à 4 broches)
(voir p.1, No. 1)
Cette carte mère est dotée d’un
connecteur d’alimentation
ATX 12V à 4 broches.
Embase pour port série
(COM1 à 9 broches)
(voir p.1, No. 18)
Cette embase COM1 prend
en charge un module de port
série.
Embase d’intrusion châssis
(CI1 à 2 broches)
(voir p.1, No. 14)
Cette carte mère prend en charge
la fonction de détection CHASSIS
OUVERT qui alerte l’utilisateur
en cas de retrait du boîtier du
châssis. Cette fonction requiert un
châssis à conception intégrant la
détection d’intrusion.
Embase TPM
(TPMS1 à 17 broches)
(voir p.1, No. 15)
Ce connecteur prend en charge un
module TPM (Trusted Platform
Module – Module de plateforme
sécurisée), qui permet de sauve-
garder clés, certicats numériques,
mots de passe et données en toute
sécurité. Le système TPM permet
également de renforcer la sécurité
du réseau, de protéger les identités
numériques et de préserver l’in-
tégrité de la plateforme.
1
GN D
SMB_DATA_MAIN
LAD2
LAD1
GN D
S_PWRDWN #
SERIRQ #
GN
D
P CICL K
P CIRST
#
LAD3
+3 V
LAD0
+3VS B
GN D
FRAM E
SMB_CLK_MAIN
1
Signal
GN
D
12
1
24
13
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
