94
Türkçe

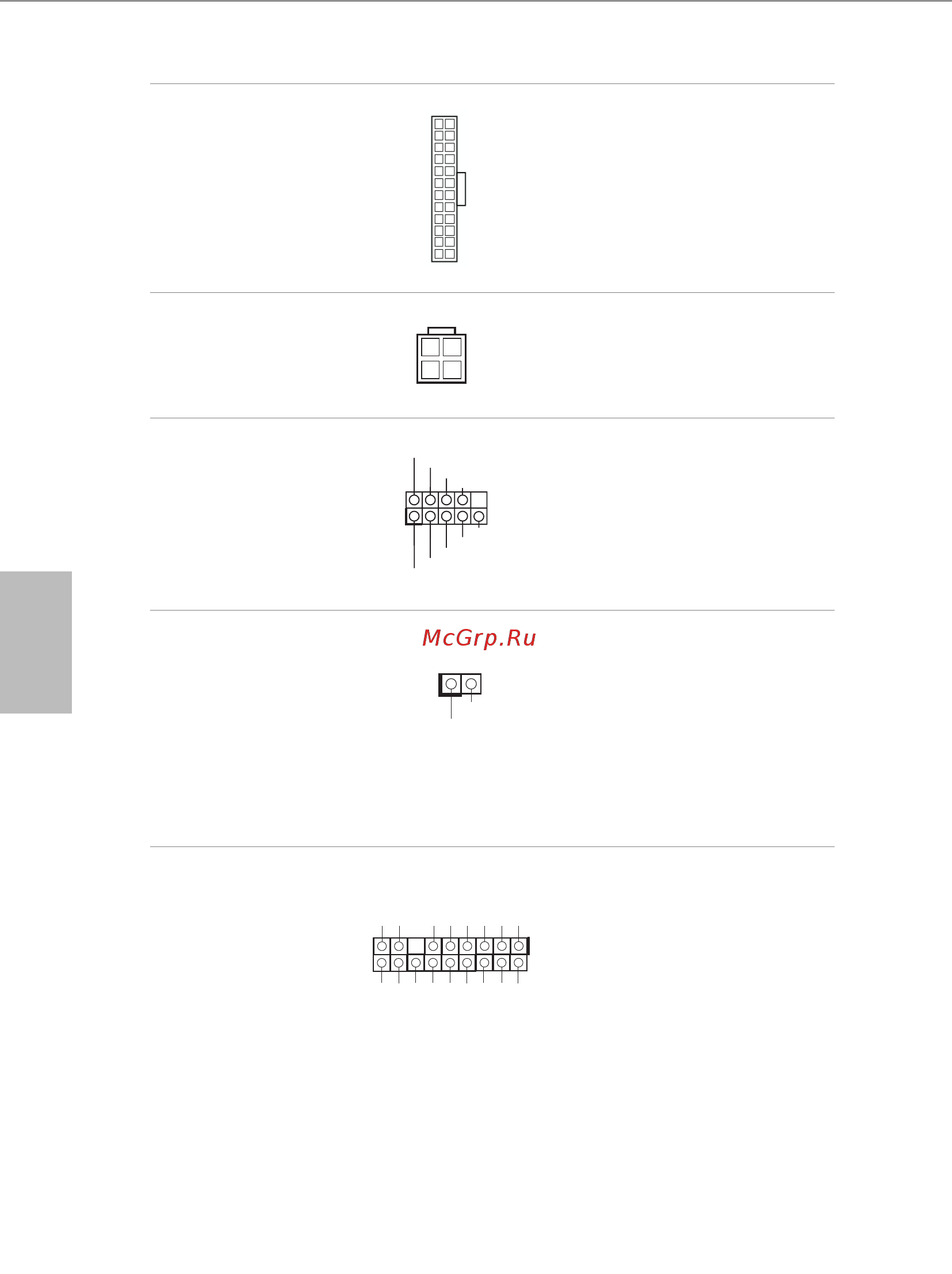

ATX Güç Bağlayıcısı
(24 pimli ATXPWR1)
(bkz. s.1, No. 4)
Bu ana kart, 24 pimli ATX
güç bağlayıcısı sağlar. 20 pimli
ATX güç beslemesi kullanmak
için lütfen Pim 1 ve Pim 13'e
bağlayın.
ATX 12V Güç Bağlayıcısı
(4 pimli ATX12V1)
(bkz. s.1, No. 1)
Bu ana kart, 4 pimli ATX 12V
güç bağlayıcısı sağlar.
Seri Bağlantı Noktası
Bağlantısı
(9 pimli COM1)
(bkz. s.1, No. 18)
Bu COM1 bağlantısı seri
bağlantı noktası modülünü
destekler.
Kasa Yetkisiz Erişim
Bağlantısı
(2 pimli CI1)
(bkz. s.1, No. 14)
Bu ana kartın kasa kapağının
açılıp açılmadığını tespit
eden bir KASA AÇIK özelliği
bulunmaktadır. Bu özelliğin
kullanılabilmesi için kasa
yetkisiz erişim tasarımına sahip
bir kasa kullanılmalıdır.
TPM Bağlantısı
(17 pimli TPMS1)
(bkz. s.1, No. 15)
Bu bağlayıcı, anahtarlar, dijital ser-
tikalar, şifreler ve verileri güvenli
bir şekilde saklama özelliği bulu-
nan Güvenilir Platform Modülü
(TPM) sistemini destekler. TPM
sistemleri, aynı zamanda ağ
güvenliğinin artırılması, dijital
kimliklerin korunması ve platform
bütünlüğünün sağlanmasına da
yardımcı olur.
1
GN D
SMB_DATA_MAIN
LAD2
LAD1
GN D
S_PWRDWN #
SERIRQ #
GN
D
P CICL K
P CIRST
#
LAD3
+3 V
LAD0
+3VS B
GN D
FRAM E
SMB_CLK_MAIN
1
Signal
GN
D
12
1
24
13
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
