23
English
H110M-G/M.2
2.6 M.2_SSD (NGFF) Module Installation Guide
e M.2, also known as the Next Generation Form Factor (NGFF), is a small size and
versatile card edge connector that aims to replace mPCIe and mSATA. e M.2
Socket (M2_1) supports SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen2
x4 (20 Gb/s).
* Please be noted that if M2_1 is occupied by a SATA-type M.2 device, SATA3_3 will be
disabled.

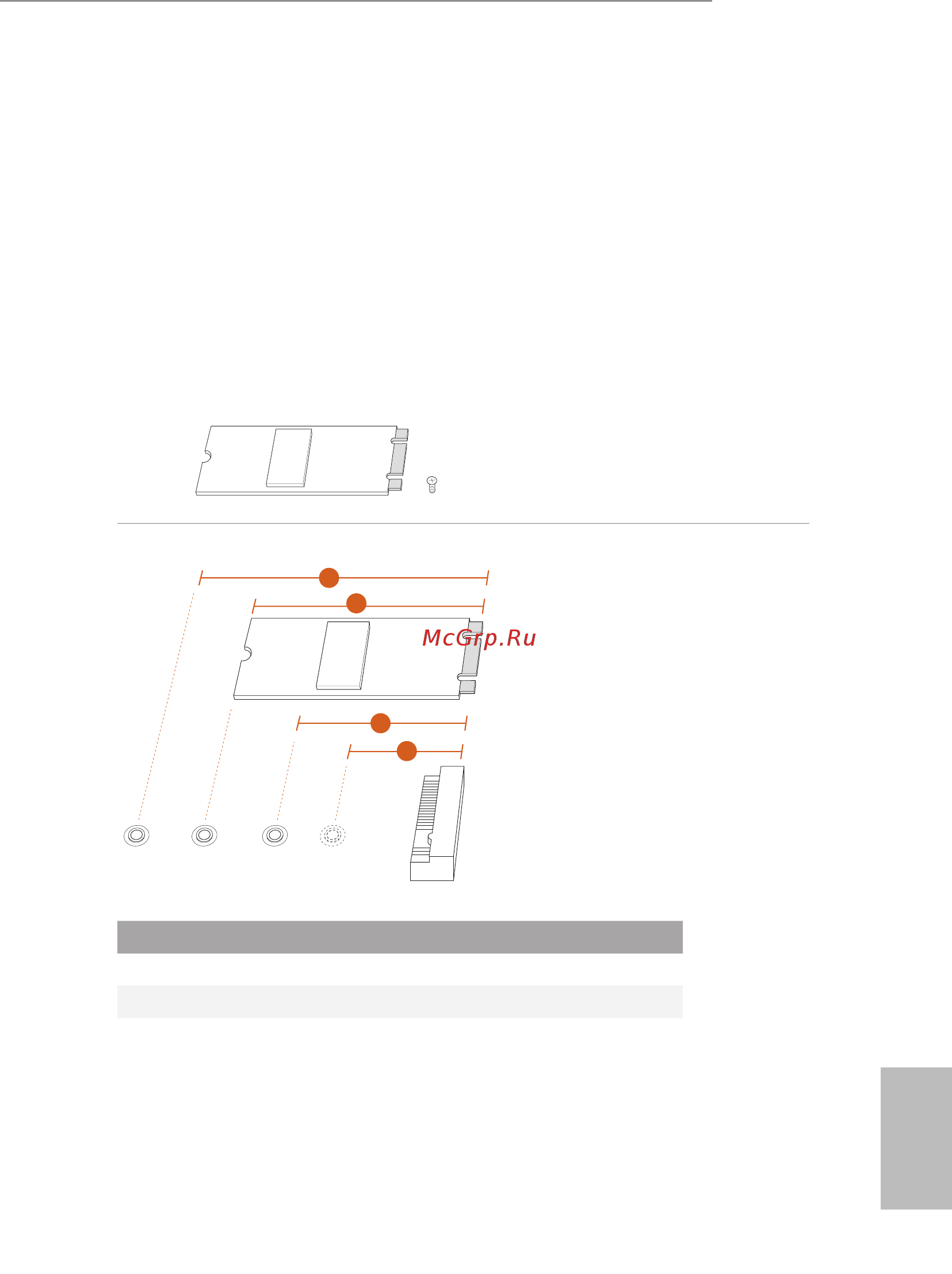

Installing the M.2_SSD (NGFF) Module
Step 1
Prepare a M.2_SSD (NGFF) module
and the screw.
3
2
4
BCD
A
1
Step 2
Depending on the PCB type and length
of your M.2_SSD (NGFF) module,
nd the corresponding nut location to
be used.
No. 1 2 3 4
Nut Location A B C D
PCB Length 3cm 4.2cm 6cm 8cm
Module Type Type2230 Type 2242 Type2260 Type 2280
