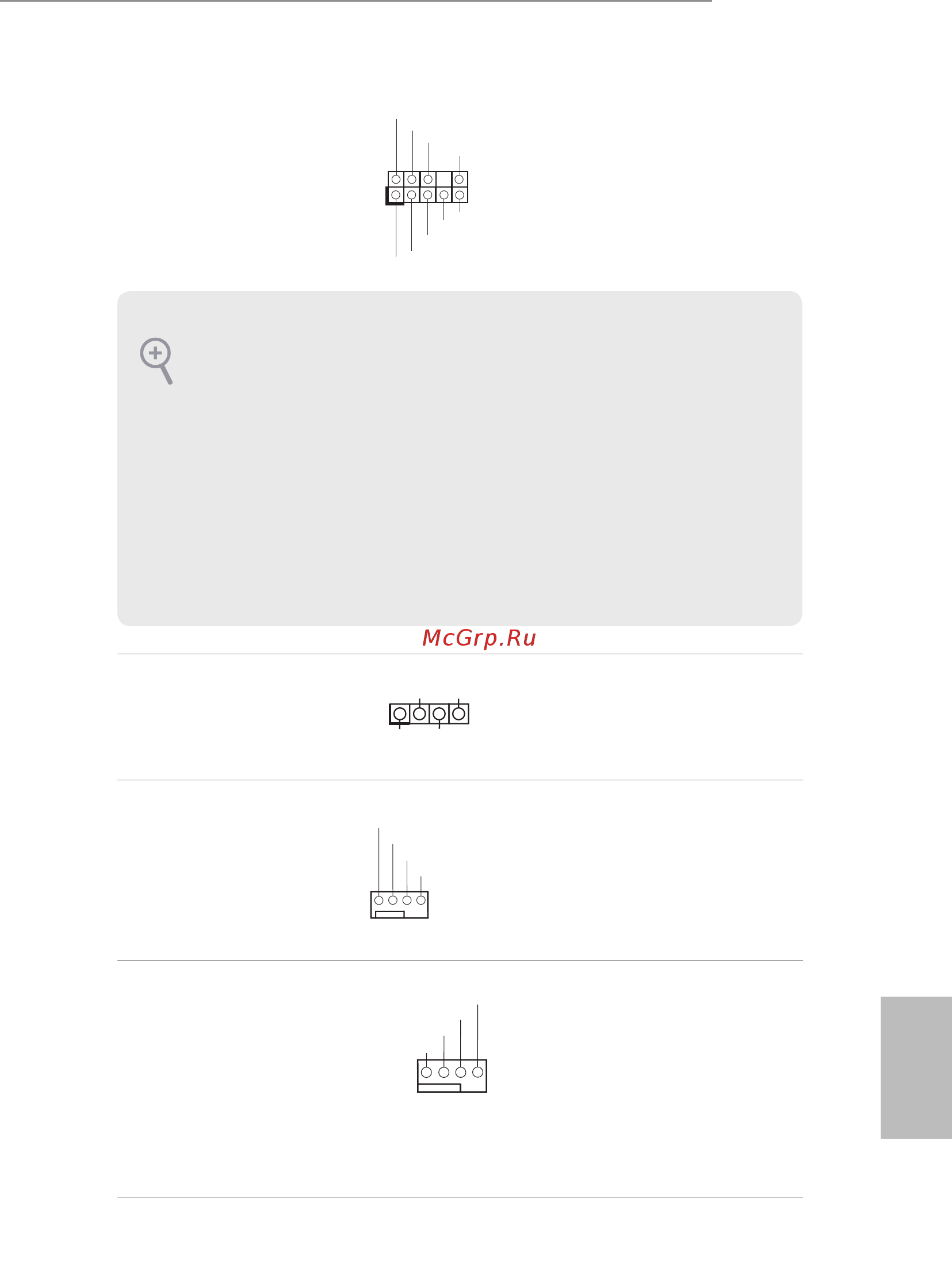

33
H110M-G/M.2
Deutsch
Audiostileiste (Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 19)
Diese Stileiste dient
dem Anschließen von
Audiogeräten an der
Frontblende.
Gehäuselautsprecherstileiste
(4-polig, SPEAKER1)
(siehe S. 1, Nr. 13)
Bitte verbinden Sie den
Gehäuselautsprecher mit
dieser Stileiste.
Gehäuselüeranschlüsse
(4-polig, CHA_FAN1)
(siehe S. 1, Nr. 20)
(4-polig, CHA_FAN2)
(siehe S. 1, Nr. 11)
Bitte verbinden Sie das
Lüerkabel mit dem
Lüeranschluss; der
schwarze Draht gehört
zum Erdungskontakt.
CPU-Lüeranschluss
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 2)
Dieses Motherboard bietet
einen 4-poligen CPU-Lüer-
anschluss (lautloser Lüer).
Falls Sie einen 3-poligen
CPU-Lüer anschließen
möchten, verbinden Sie ihn
bitte mit Kontakt 1 bis 3.
1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss
dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die
Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der
Audiostileiste der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen
sie nicht für das AC’97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikro-
fon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume
(Aufnahmelautstärke)“ an.
1
+5V
DUMMY
DUMMY
SPEAKER
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
GN
D
FAN_SPEED
FAN_SPEED_CONTR
OL
FAN_VOLTAGE
1 2 3 4
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
