62
Español

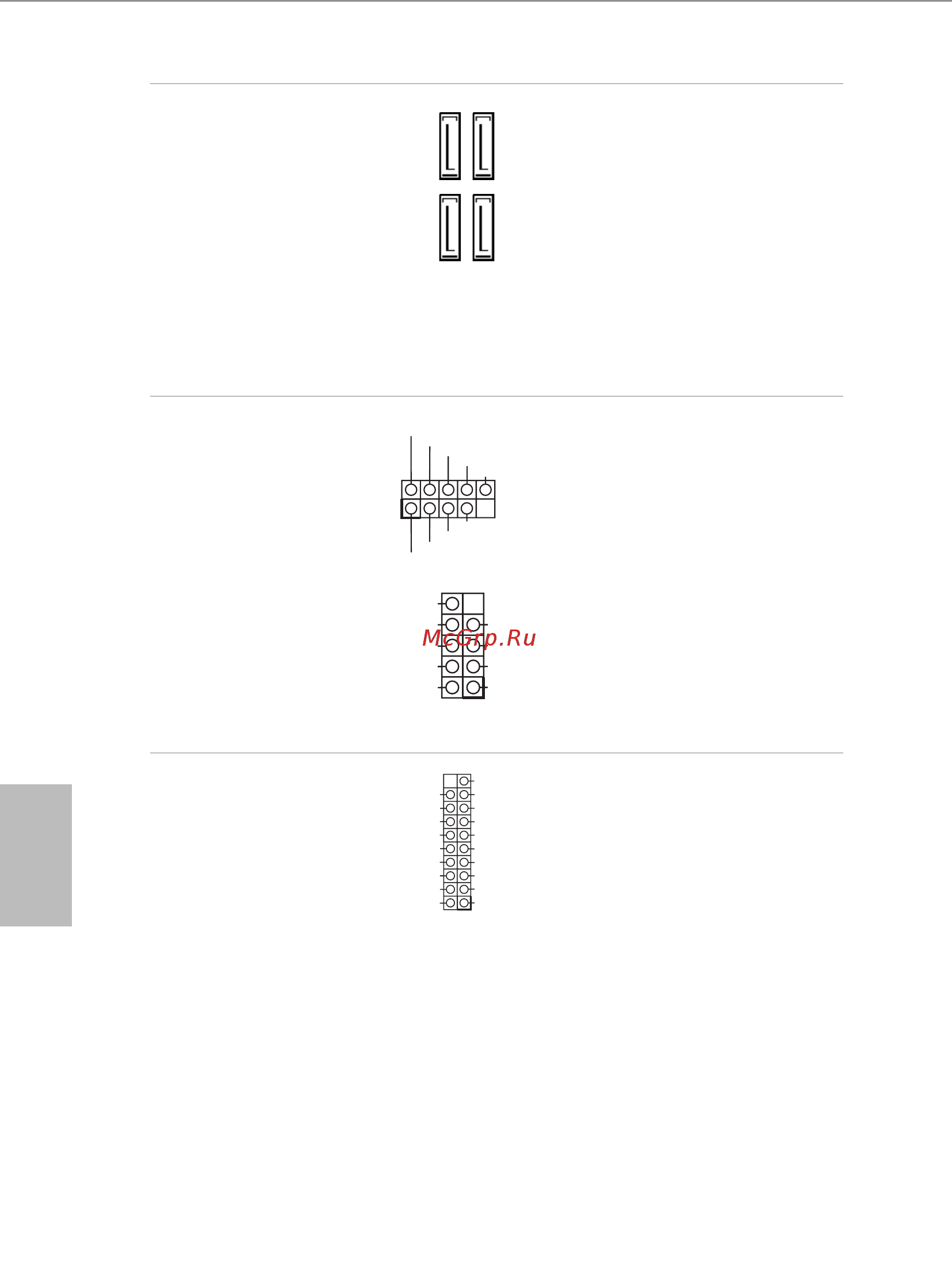

Conectores Serie ATA3
(SATA3_0:
consulte la pág.1, N.º 10)
(SATA3_1:
consulte la pág.1, N.º 9)
(SATA3_2:
consulte la pág.1, N.º 7)
(SATA3_3:
consulte la pág.1, N.º 8)
Estos cuatro conectores SATA3
son compatibles con cables de
datos SATA para dispositivos
de almacenamiento interno con
una velocidad de transferencia
de datos de hasta 6,0 Gb/s.
Si M2_1 se ocupa con un
dispositivo M.2 de tipo SATA,
SATA3_3 se deshabilitará.
Cabezales USB 2.0
(USB_5_6 de 9 pines)
(consulte la pág.1, Nº 16)
(USB_7_8 de 9 pines)
(consulte la pág.1, Nº 6)
Hay dos bases de conexiones
en esta placa base. Cada
cabezal USB 2.0 admite dos
puertos.
Cabezal USB 3.0
(USB3_3_4 de 19 pines)
(consulte la pág.1, Nº 5)
Esta placa base tiene otra base
de conexiones. Cada cabezal
USB 3.0 admite dos puertos.
* USB3_3_4 se comparte con
USB_7_8.
SATA3_0
SATA3_1
SATA3_2
SATA3_3
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
DUMMY
GNDGND
+B
-B
+A
-A
USB_PWR
USB_PWR
1
