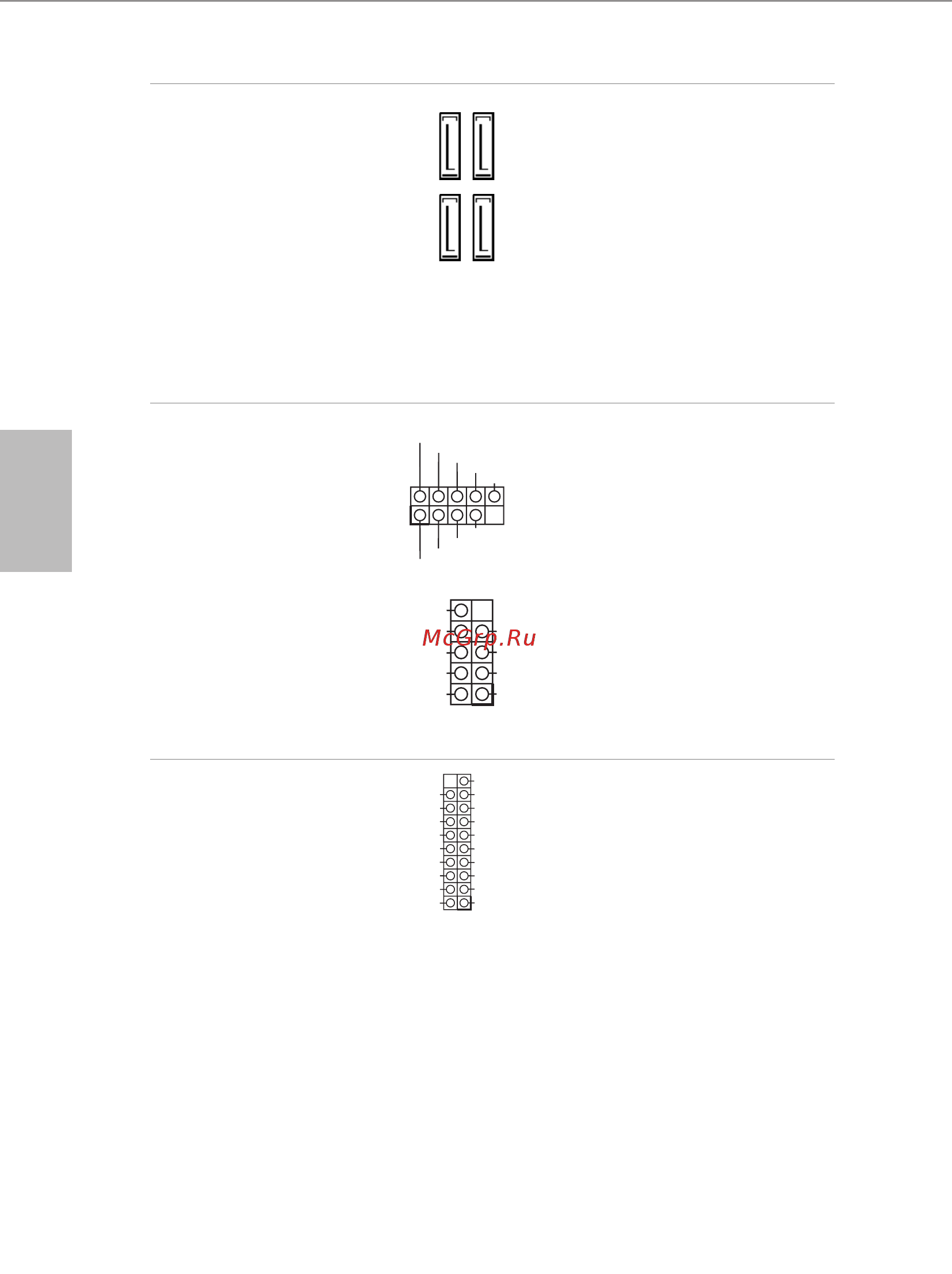

112
日本語
シリアル ATA3 コネク
ター
（SATA3_0：
p.1、No. 10 参照）
(SATA3_1:
p.1、No. 9 参照）
（SATA3_2：
p.1、No. 7 参照）
（SATA3_3：
p.1、No. 8 参照）
これら 4 つの SATA3 コネク
タ ー は 、最 高 6.0 Gb/秒のデー
タ転送速度で内部ストレー
ジデバイス用の SATA デー
タケーブルをサポートしま
す。SATA タイプ M.2 デバイ
スで M2_1 を使用している場
合は、SATA3_3 は無効になり
ます。
USB 2.0 ヘッダー
（9 ピン USB_5_6）
（p.1、No. 16 参照）
（9 ピン USB_7_8）
（p.1、No. 6 参照）
このマザーボードには 2 つ
のヘッダーが装備されてい
ま す 。各 USB 2.0 ヘッダーは、
2 つ の ポ ートを サポ ートでき
ます。
USB 3.0 ヘッダー
（19 ピン USB3_3_4）
（p.1、No. 5 参照）
このマザーボードには 1 つ
のヘッダーが装備されてい
ま す 。各 USB 3.0 ヘッダ ー
は、2 つのポートをサポー
トできます。* USB3_3_4 は
USB_7_8 と共有します。
SATA3_0
SATA3_1
SATA3_2
SATA3_3
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
DUMMY
GNDGND
+B
-B
+A
-A
USB_PWR
USB_PWR
1
