ASRock H110M-G/M.2 [33/147] Integrierte stiftleisten und anschlüsse
![ASRock H110M-G/M.2 [33/147] Integrierte stiftleisten und anschlüsse](/views2/1687310/page33/bg21.png)
31
H110M-G/M.2
Deutsch

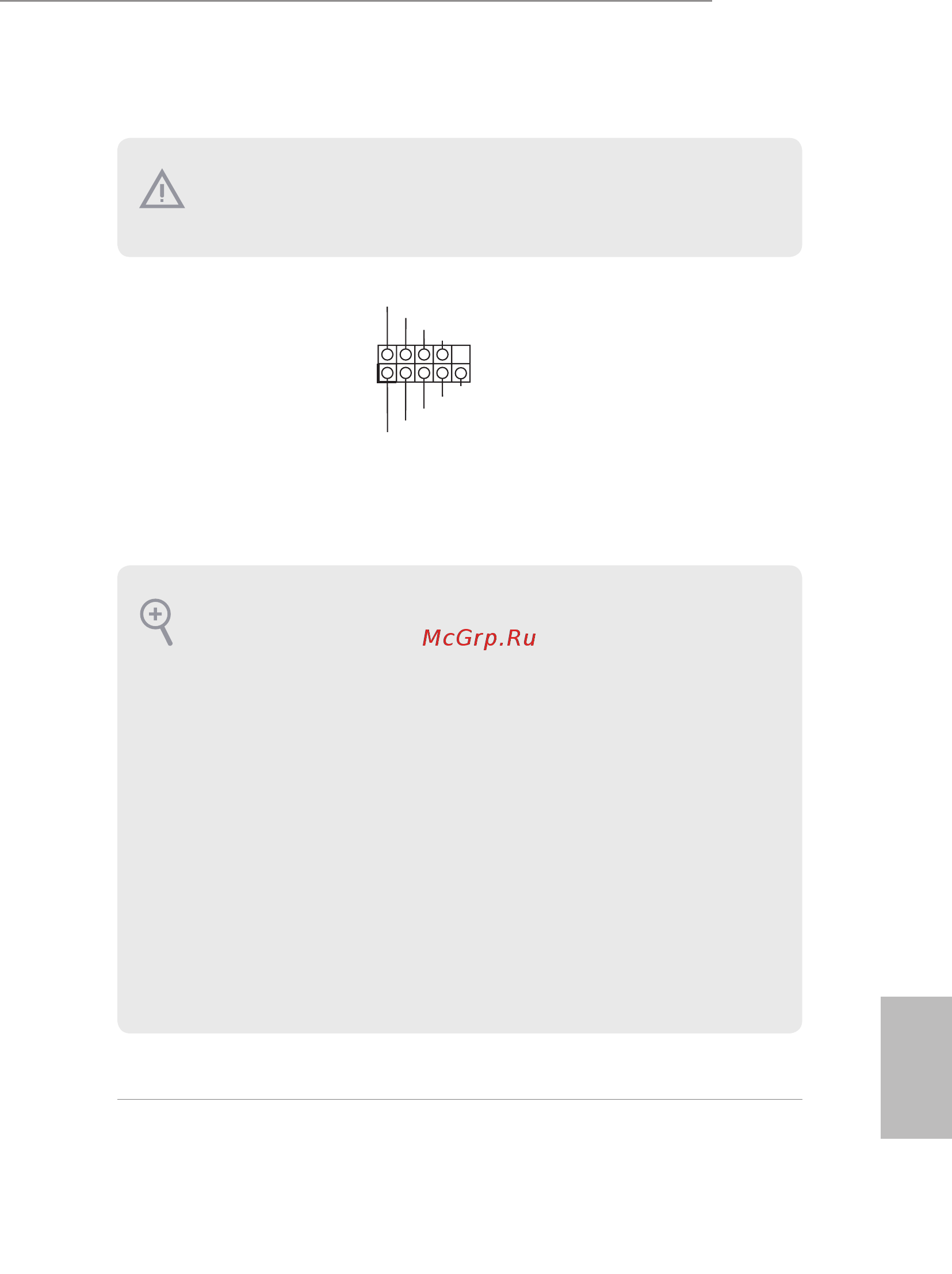

1.3 Integrierte Stiftleisten und Anschlüsse
Systemblende-Stileiste
(9-polig, PANEL1)
(siehe S. 1, Nr. 12)
Verbinden Sie Netzschalter,
Reset-Taste und
Systemstatusanzeige am
Gehäuse entsprechend der
nachstehenden Pinbelegung
mit dieser Stileiste. Beachten
Sie vor Anschließen der Kabel
die positiven und negativen
Kontakte.
PWRBTN (Ein-/Austaste):
Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die
Abschaltung Ihres Systems über die Ein-/Austaste kongurieren.
RESET (Reset-Taste):
Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Com-
puter über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.
PLED (Systembetriebs-LED):
Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED
leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhe-
zustand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet
oder ausgeschaltet ist (S5).
HDLED (Festplattenaktivitäts-LED):
Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED
leuchtet, wenn die Festplatte Daten liest oder schreibt.
Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul
besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivi-
tät-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an
diese Stileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.
Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-
Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-
Kappen an diesen Stileisten und Anschlüssen können Sie das Motherboard dauerha
beschädigen.
GND
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
