32
Deutsch

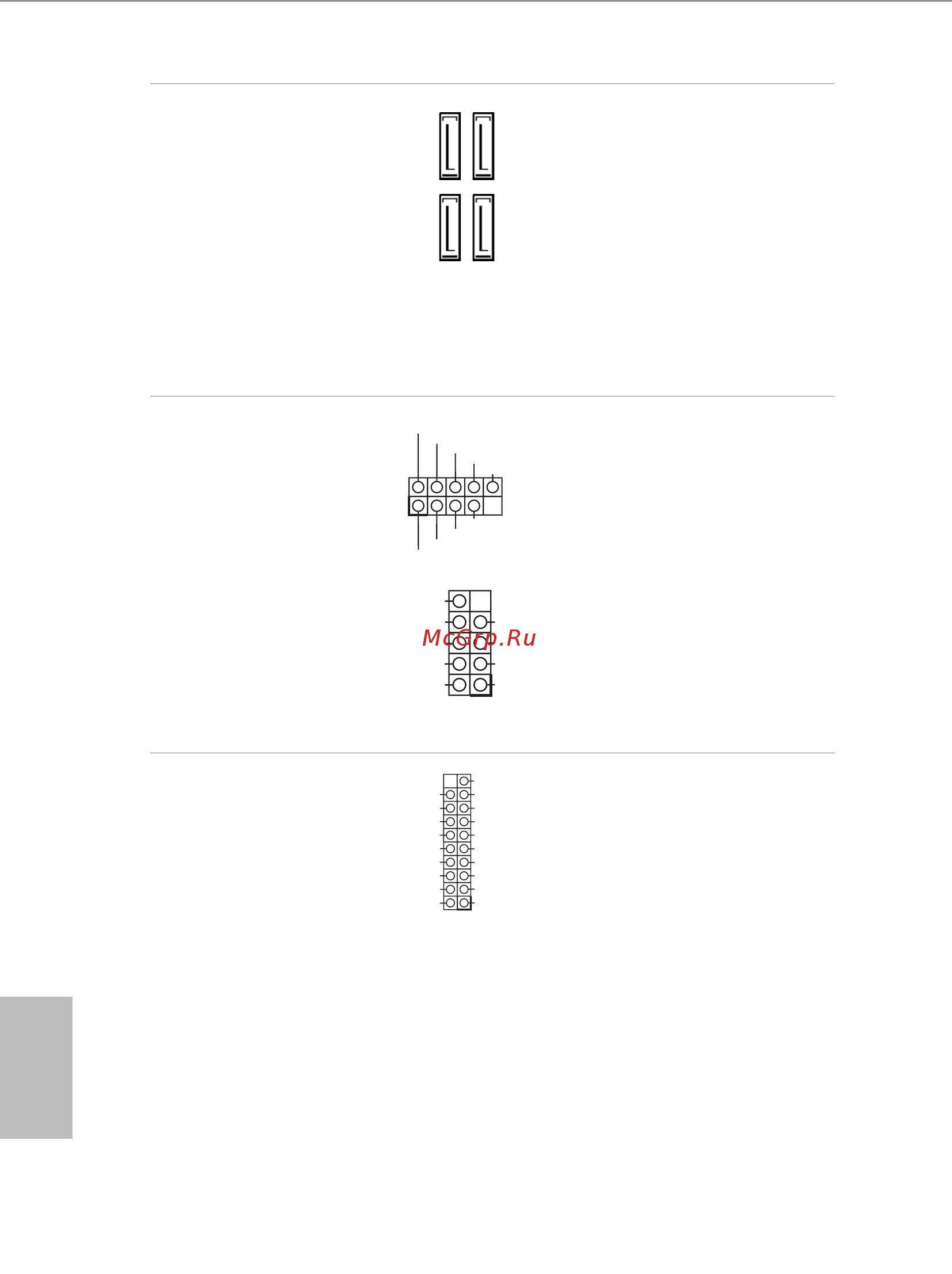

Serial-ATA-III-Anschlüsse
(SATA3_0:
siehe S. 1, Nr. 10)
(SATA3_1:
siehe S. 1, Nr. 9)
(SATA3_2:
siehe S. 1, Nr. 7)
(SATA3_3:
siehe S. 1, Nr. 8)
Diese vier SATA-III-
Anschlüsse unterstützen
SATA-Datenkabel für interne
Speichergeräte mit einer Dat
enübertragungsgeschwindigk
eit bis 6,0 Gb/s. Wenn M2_1
durch ein SATA-Typ-M.2-
Gerät belegt ist, wird SATA3_3
deaktiviert.
USB 2.0-Stileisten
(9-polig, USB_5_6)
(siehe S. 1, Nr. 16)
(9-polig, USB_7_8)
(siehe S. 1, Nr. 6)
Es gibt zwei Stileisten an
diesem Motherboard. Jede
USB 2.0-Stileiste kann zwei
Ports unterstützen.
USB 3.0-Stileiste
(19-polig, USB3_3_4)
(siehe S. 1, Nr. 5)
Es gibt eine Stileiste an
diesem Motherboard. Jede USB
3.0-Stileiste kann zwei Ports
unterstützen.
* USB3_3_4 mit USB_7_8 geteilt.
SATA3_0
SATA3_1
SATA3_2
SATA3_3
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
DUMMY
GNDGND
+B
-B
+A
-A
USB_PWR
USB_PWR
1
