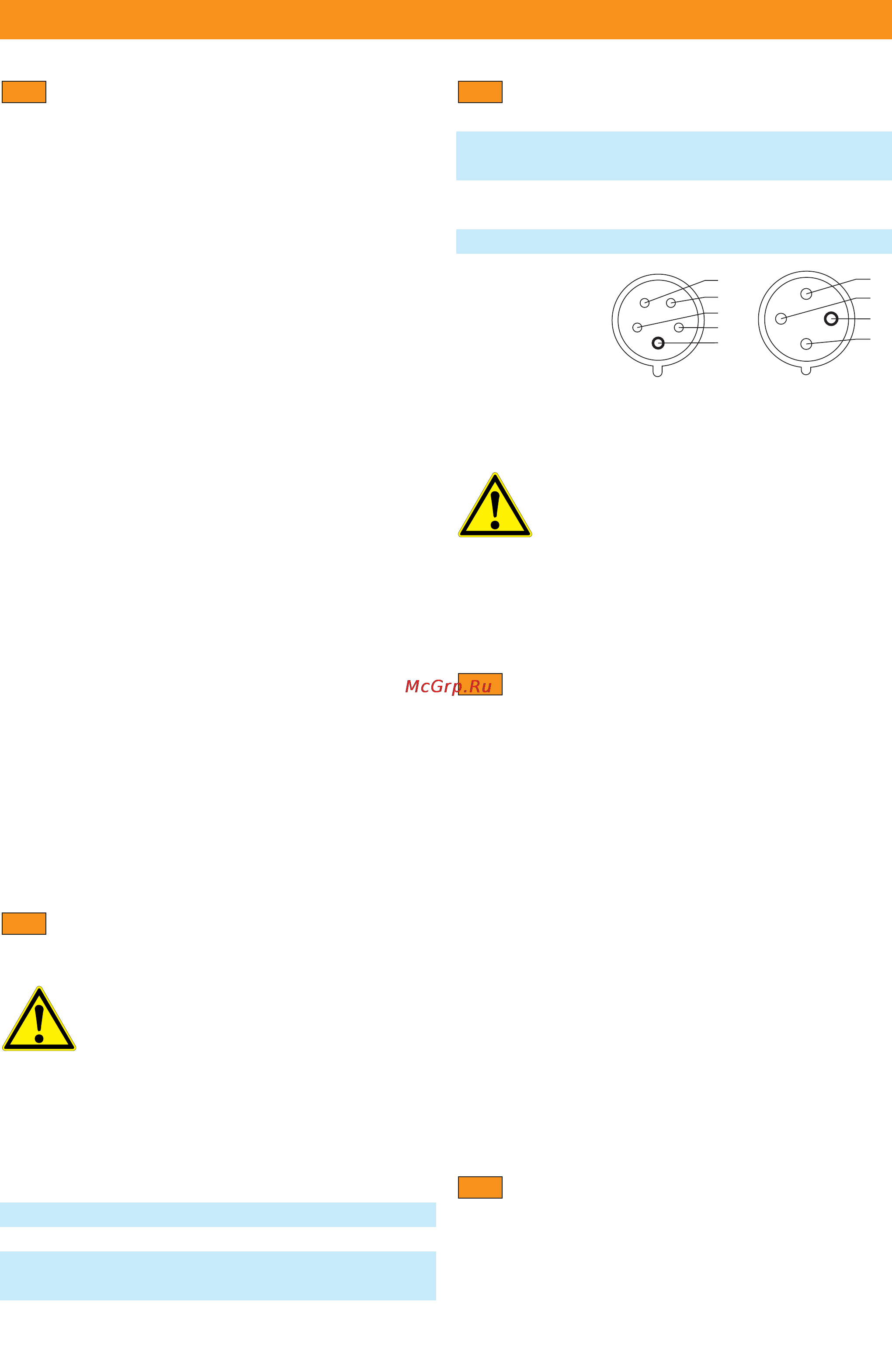

6. Подготовка рабочего места
Выяснение ситуации и обеспечение безо-
пасности рабочего места
Вы уже убедились, что в зоне резания нет опасных труб и
проводов (газ, водопровод, электричество)?
Выяснен ли характер влияния работ на стабильность конст-
рукции, и способны ли имеющиеся опоры выдержать резуль-
тирующие нагрузки?
Могут ли быть оценены возможные опасности или пов-
реждения вследствие использования охлаждающей воды?
Приняты ли меры по обеспечению того, чтобы исключить
травмы людей и повреждение оборудования и имущества
из-за падения фрагментов или осколков, которые могут
разлетаться в процессе резки?
Могут ли отрезаемые элементы конструкции быть безо-
пасно и контролируемо удалены с последующей утилиза-
цией?
Отвечают ли установленным требованиям имеющиеся для
использования системы электропитания и подачи воды?
Имеется ли в наличии необходимое для использования обо-
рудование в правильной комплектации?
В полной ли мере предстоящие работы согласованы с про-
рабом или архитектором?
Электропитание/номинал предохранителей
– DS WS10-E
ОСТОРОЖНО
Независимо от того, используете ли вы питание от сети или
генератора, всегда следите, чтобы в цепи питания при-
сутствовали и были подключены провод заземления и пре-
рыватель замыкания на землю. Номинал предохранителей
электропитания должен быть следующим:
Версия питания 3 x 400 В 3 x 200 В
Предохранитель 32 A 63 A
Прерыватель замыкания
на землю: 30 мА (тип A) 30 мА (тип A)
6.6
6.5
Распределение контактов DS WS10-E
Версия
питания 3 x 400 В 3 x 200 В
Разводка
контактов 3P+N*+PE 3P+PE
Тип штекера 32 A / 6 ч 63 A / 9 ч
Расположение
контактов:
L1 = фаза 1, L2 = фаза 2, L3 = фаза 3, N = нейтральный, PE = заземление
* Штепсельная розетка на 230 В на блоке управления работает только при подключен-
ном нейтральном контакте (N).
ОСТОРОЖНО
При необходимости, квалифицированный электрик может
установить на ваш кабель поставляемый соединитель CEE.
Удлинительные кабели/поперечное сече-
ние проводников/
Используйте только удлинители, одобренные для этой
области применения, с проводником соответствующего
сечения. Согласно EN 61029-1, проводники должны иметь,
по крайней мере, следующее поперечное сечение: 1,5 мм
2
для 16 A, 4 мм
2
для 32 A и 10 мм
2
для 63 A (сечение про-
водника = площадь поперечного сечения отдельных про-
водников).
Использование неподходящего поперечного сечения про-
водника и длинных кабелей приводят к падению напряже-
ния и могут вызвать перегрев кабеля.
Перед началом работ системы, удлинительные кабели долж-
ны быть полностью развернуты.
Подача охлаждающей воды
Для охлаждения узла привода (DS WS10-E) требуется вода
с температурой до 30 °C и скоростью течения примерно 7
л/мин.
6.9
6.8
L3
L2
N
L1
PE
L1
L2
PE
L3
6.7
34
