Hilti DS WS10 [53/68] Чистка техническое обслуживание и ремонт
![Hilti DS WS10 [53/68] Чистка техническое обслуживание и ремонт](/views2/1070713/page53/bg35.png)
24V DC / +
24V DC / -
X1 X2
NOT AUS
T-01
1
2
K-01
10
6
3
4
Quittiertaste
T-04
1.02.2008
Gepr.
Änd.
Gez.
Koschler
NameDatum
Plattner Ges.mbh
Blattnummer
DS WS10-E
Blattanzahl
11
Hauptschalter
L1
L2
L3
N
PE
14
13
86
34
L3L2L1PE
PE U V W
M1
Hauptsicherungen
F01-F03
MS-01
Motorschütz
MS 01
P-01
Schaltplan
DS WS10-E 3x200V
123
400 / 24V
Tr-01
200V / 0,63 AT
F-04
250V / 2,5 AT
F-05
+-
~
~
250V 63 A / gL
M
Lüftermotor
Zuleitung
6² mm
Leitung 6²mm
Motoranschlussleitung
4²mm
5 11
Ampermeter
10 30 24
Lampe 200h
Thermistor
11
13
14
2231
12
15
26
29
16
1
2
Regler
Freigabe
ResetStart
+24VDC
Drehzahlregelung
PTC
PE
Leitung 6²mm
rot
Funkentstörung

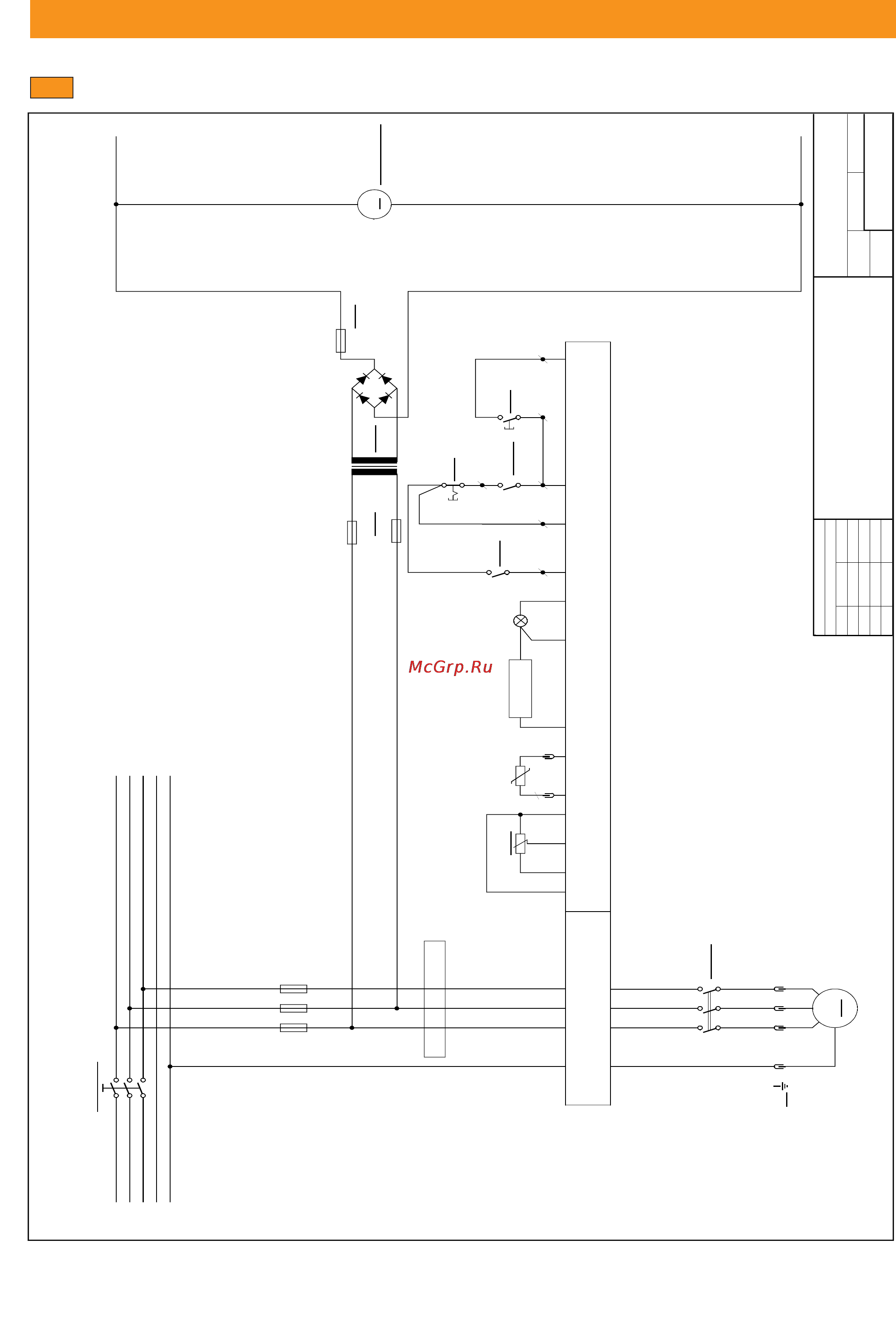

Принципиальная электрическая схема блока управления DS WS10-E 3x200 V
9.3
9. Чистка, техническое обслуживание и ремонт
53
Printed: 24.04.2014 | Doc-Nr: PUB / 5069744 / 000 / 02
