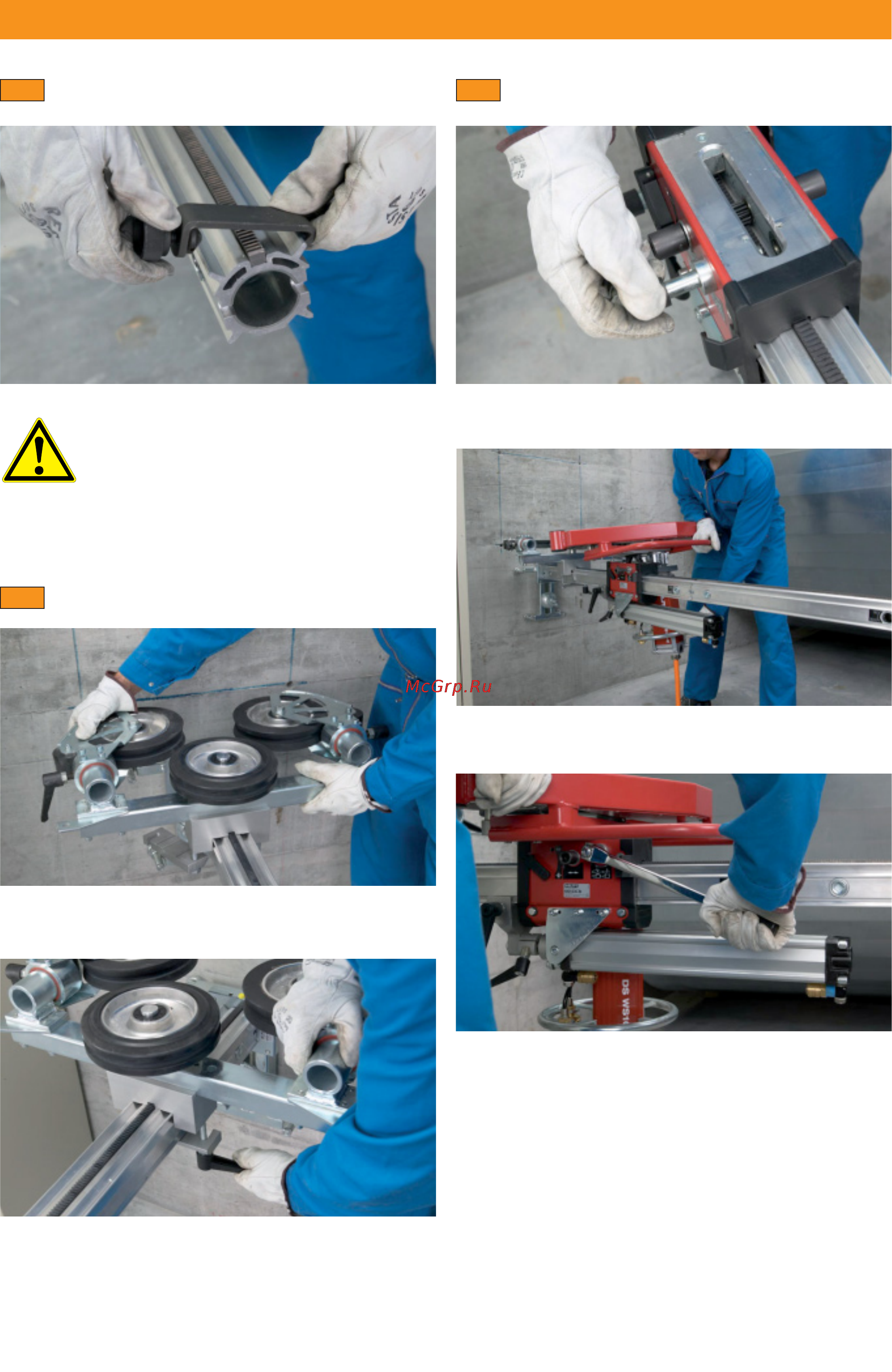

Установка поперечной роликовой рамы
7.6
Установите поперечную роликовую раму на место (учиты-
вайте расстояние до стены).
Зафиксируйте запорный стержень и затяните зажимной
рычаг.
Направьте зажимаемый участок в паз каретки.
Вставьте зажимные шпильки и затяните их по направле-
нию часовой стрелки. Установите ограничитель хода карет-
ки.
Установка ограничителя хода каретки.
ОСТОРОЖНО
Ни при каких обстоятельствах не пользуйтесь установкой
без правильно и надежно установленного ограничителя
хода каретки.
Установка ограничителя хода каретки
7.5
Монтаж узла привода
7.7
Вытяните зажимную шпильку каретки
7. Подготовка канатной системы к использованию
40
