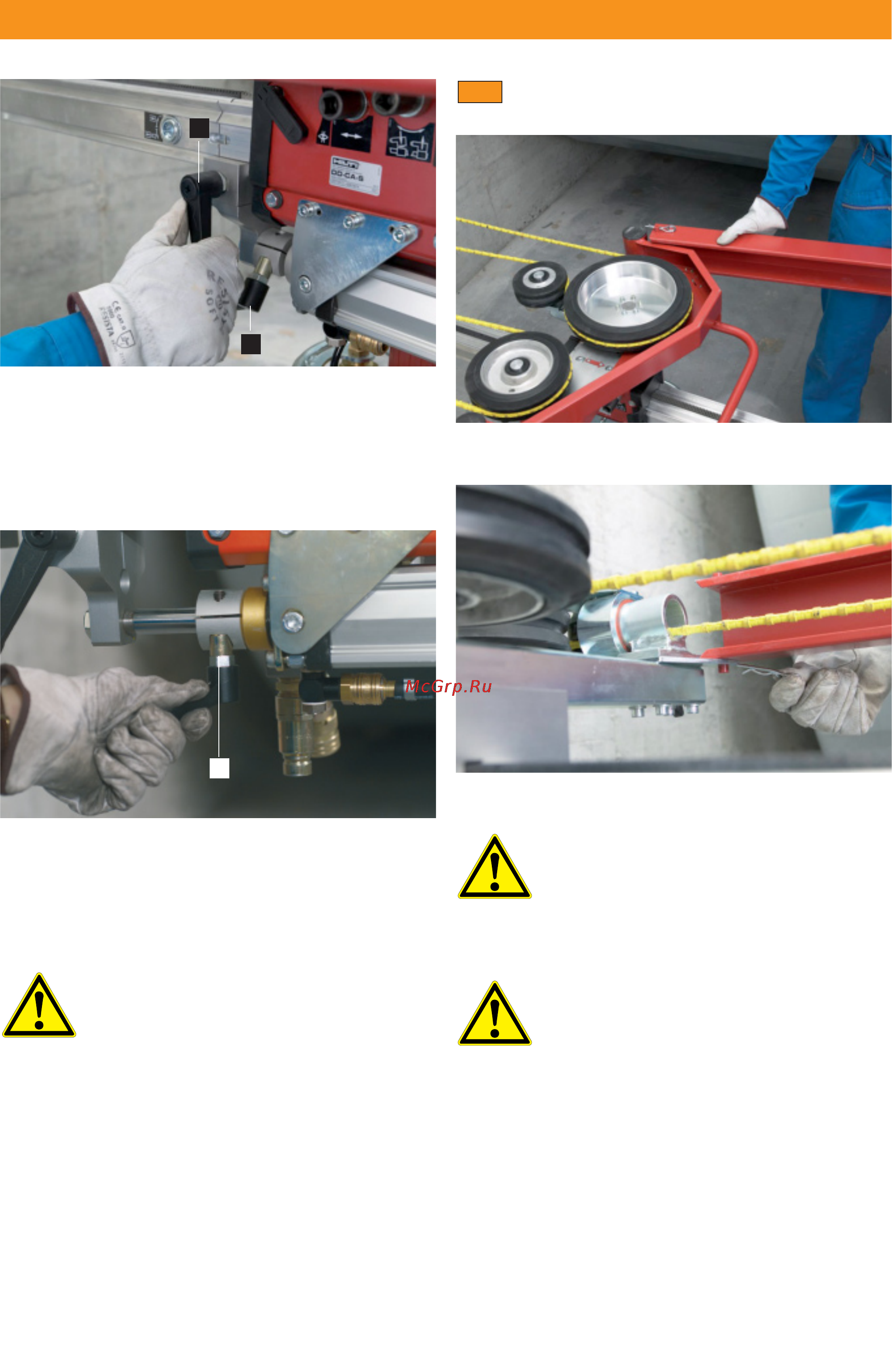

7. Подготовка канатной системы к использованию
Рычаг фиксации штока пневмоцилиндра
Отпустите стопор возврата , сдвиньте шток пневмоци-
линдра вовнутрь до упора, а затем зафиксируйте шток пнев-
моцилиндра и стопор возврата в этом положении.
Стопор возврата
Стопор возврата препятствует провисанию режущего кана-
та из-за упругости штока пневмоцилиндра при запуске пилы.
После затяжки стопора возврата стопорный рычаг движе-
ния подачи можно отпустить.
ОСТОРОЖНО
Отпускайте стопорный рычаг движения подачи и зажим
штока пневмоцилиндра только убедившись, что цилиндр
подачи не находится под давлением.
Установка защитных коробов
7.10
Установите защитный короб на место.
Закрепите защитный короб пружинной шпилькой.
ОСТОРОЖНО
Ни при каких обстоятельствах не пользуйтесь установкой
без правильно и надежно установленной защиты и огра-
ничителя хода каретки.
ОСТОРОЖНО
При использовании удлинителя накопителя, должны уста-
навливаться длинные защитные коробы.
42
Printed: 24.04.2014 | Doc-Nr: PUB / 5069744 / 000 / 02
