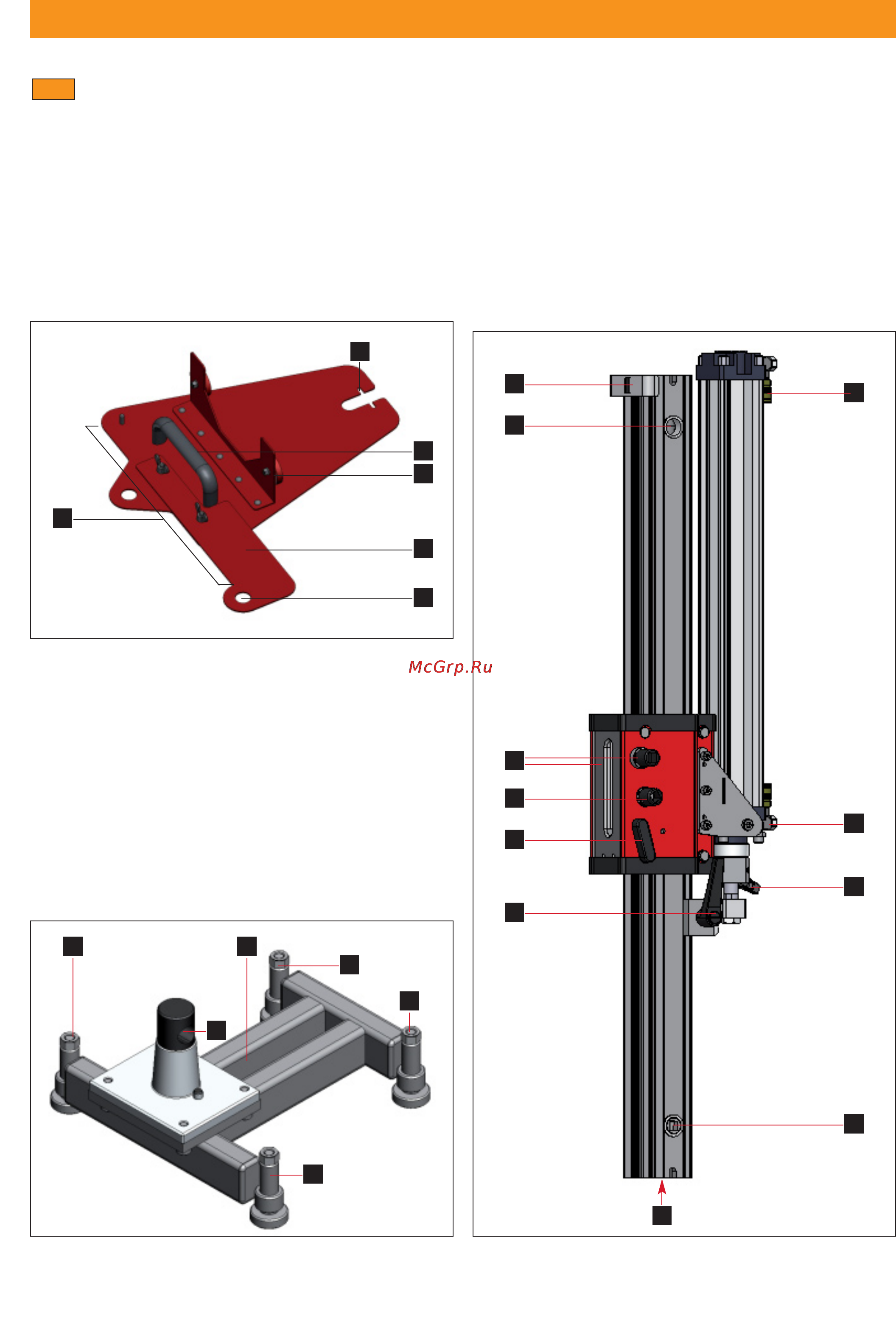

2. Описание
Органы и элементы управления
2.3
Направляющие рельсы и блок подачи каретки
Внутренний конус
Эксцентриковый болт
Стопорный механизм каретки
Механизм перемещения каретки по рельсу
Фиксирующий зажим штока пневмоцилиндра
Стопор возврата
Соединитель для подачи сжатого воздуха
Место установки привода и стопорный механизм
Ограничитель хода каретки
1
1
1
1
2
3
1
2
7
6
7
3
5
4
9
2
8
Опорная плита
Регулировочные винты
Паз под анкерное крепление
Соединительный палец
Установочный шаблон
Рукоятка
Край, указывающий линию резания
Точка входа каната
Поворотный указатель точки сверления
Оптимальное положение анкера
Установочный магнит для крепления к опорной плите
1
6
4
5
3
2
ПРИМЕЧАНИЕ
Указатель точки сверления может поворачиваться между
положениями сквозных отверстий для натянутой и ослаб-
ленной частей каната.
