7. Подготовка канатной системы к использованию

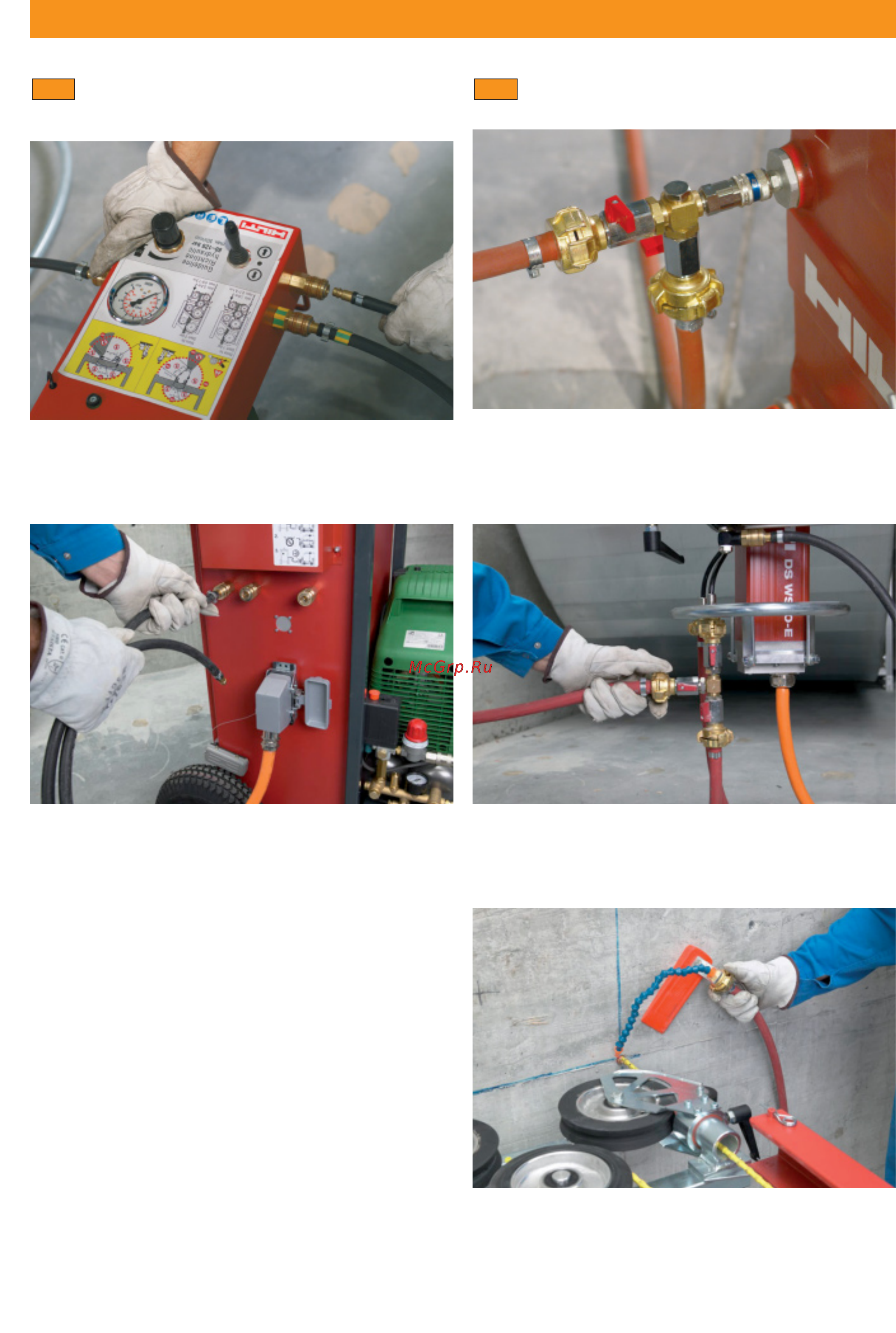

Подключение подачи воды
7.12
Подключение воздушных шлангов к блоку
управления
7.11
Подсоедините шланги сжатого воздуха к компрессору и
блоку управления (DS WS10).
Подсоедините шланги подачи сжатого воздуха к комп-
рессору и блоку управления (DS WS10-E).
Подсоедините тройник к гидравлическому агрегату
(DS WS10).
Подсоедините водяные шланги с форсунками охлаждаю-
щей воды к тройнику (DS WS10).
Подсоедините тройник к узлу привода (DS WS10- E).
Подсоедините водяные шланги с форсунками для охлаж-
дающей воды к тройнику (DS WS10-E).
Установите форсунки для охлаждающей воды у точек вхо-
да каната.
