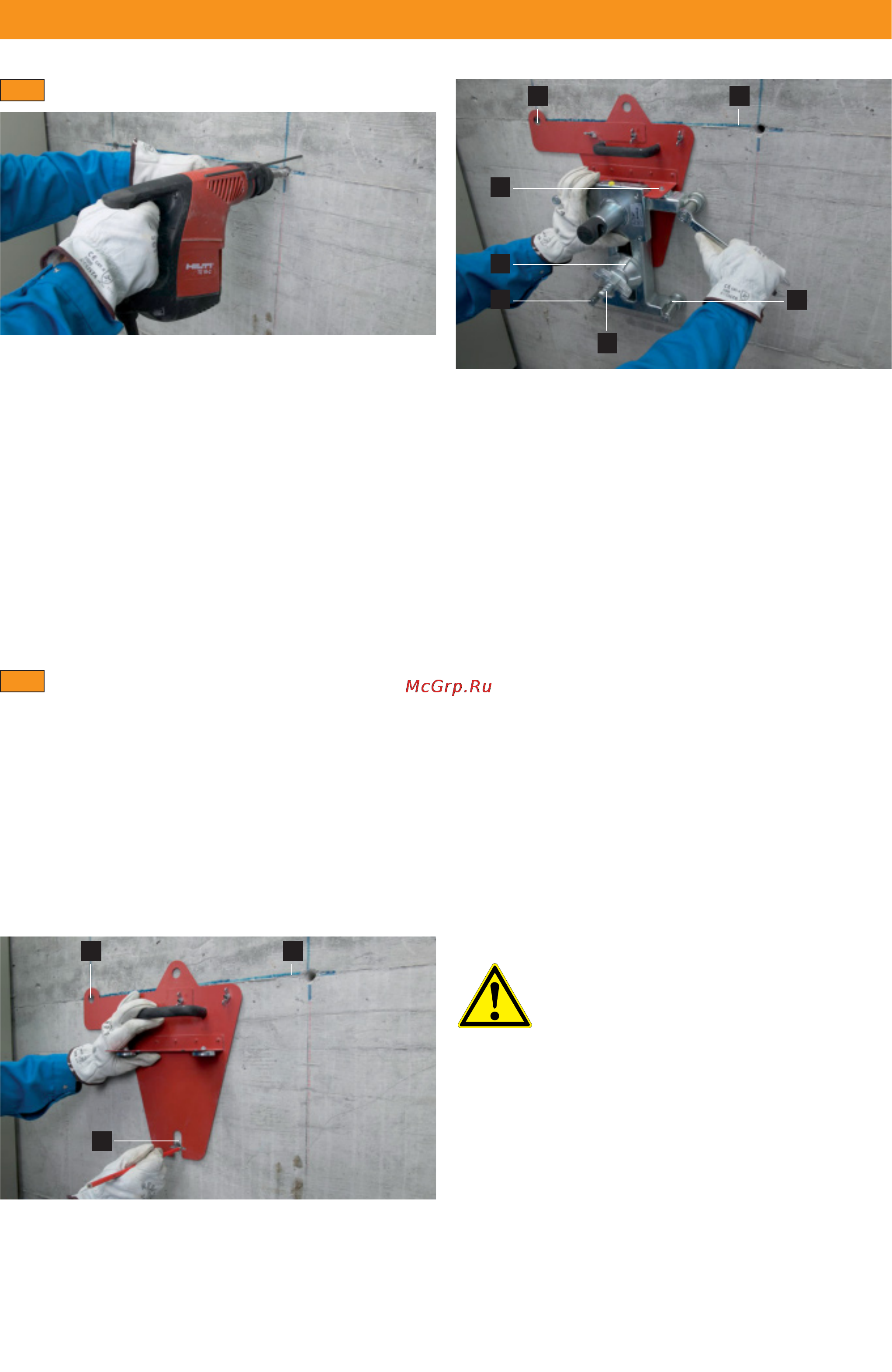

7. Подготовка канатной системы к использованию
Сверление сквозных отверстий
7.1
ВНИМАНИЕ
Используйте подходящий для имеющегося осно-
вания анкер и следуйте указаниям по монтажу от
изготовителя анкеров.
УКАЗАНИЕ
Металлические распорные анкеры Hilti (M12) обычно исполь-
зуются для крепления оснастки для алмазного бурения на
нерастрескавшемся бетоне. Однако, при определенных
условиях может потребоваться альтернативное крепление.
С вопросами относительно надежности крепления обра-
щайтесь в сервисную службу компании Hilti.
Представители компании Hilti с удовольствием прокон-
сультируют вас в случае возникновения вопросов относи-
тельно надежности крепления на таких материалах, как
хрупкий или растрескавшийся бетон, кладка кирпичная или
из искусственного, или натурального камня.
ВНИМАНИЕ
Ни при каких обстоятельствах не разрешается использо-
вать для крепления вакуумные опорные плиты.
ПРИМЕЧАНИЕ
а) Используйте шаблон, чтобы отметить положение анкер-
ного отверстия.
б) Пробурите отверстие, очистите его, вставьте анкер Hilti
HKD-D и расклиньте его.
в) Как можно глубже вкрутите шпильку анкерного крепле-
ния.
Кромка, отмечающая линию реза
Сквозное отверстие
Оптимальное положение анкерного крепления
Стопорный магнит для крепления к опорной плите
Зажимный стержень
Зажимная гайка
Сквозное отверстие для алмазного каната
Край, указывающий линию реза
Регулировочные винты
3
12
4 5
1
6
3
6
2
Положение сквозных отверстий напрямую влияет на точ-
ность резки. Поэтому для сверления толстых стен или при
малых допусках мы рекомендуем использовать установку
алмазного бурения. Для тонких стен или там, где допуски
больше, можно использовать перфоратор. Мы рекомен-
дуем сверлить отверстия диаметром 16 мм. Однако диа-
метр отверстия должен составлять не менее примерно 4%
толщины стены.
ПРИМЕЧАНИЕ
В очень толстых конструкциях слегка конический рез поз-
воляет легче удалять отрезанные элементы.
Закрепление опорной плиты
Для обеспечения эффективной и безопасной работы важ-
но, чтобы система и роликовые стойки (если такие имеют-
ся) были закреплены правильно и надежно, с использова-
нием крепежа соответствующего размера.
В применениях, когда компактная канатная система уста-
навливается непосредственно на объект, на котором будет
происходить резание, точное положение анкерного отверс-
тия и положение опорной плиты для точного резания могут
быть определены с помощью установочного шаблона.
7.2
38
Printed: 24.04.2014 | Doc-Nr: PUB / 5069744 / 000 / 02
