Hilti DS WS10 [41/68] Подготовка канатной системы к использованию

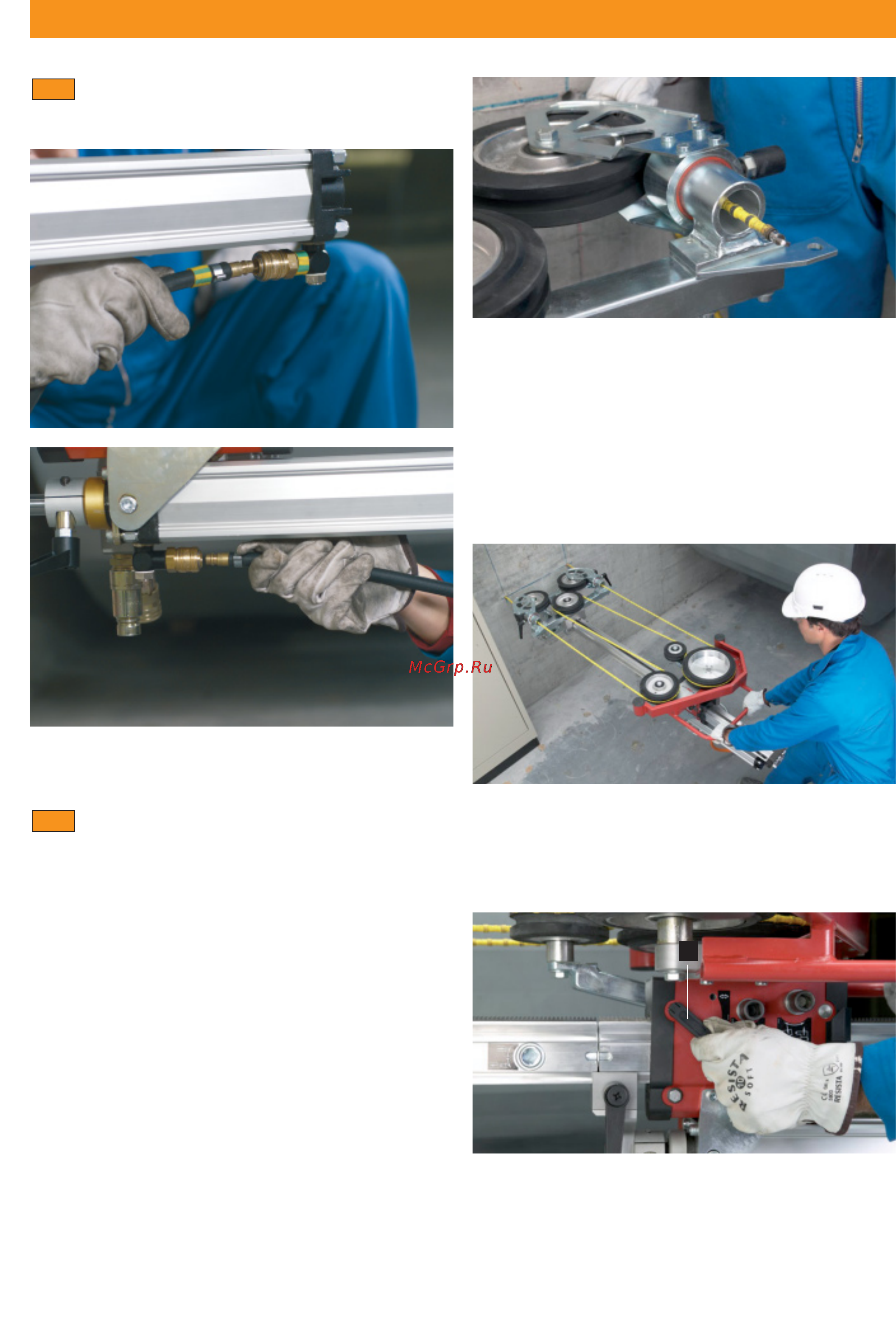

Протягивание каната, запасовка и соедине-

ние каната

При протягивании каната вручную убедитесь, что индикатор

направления движения на канате, указывающий правиль-

ное направление движения, совпадают со стрелкой нап-

равления вращения на узле привода. Если смотреть на уста-

новку спереди, ведущее колесо движется по часовой стрелке.

Если индикаторная отметка направления вращения на канате

перестает быть видимой, направление движения можно

определить по форме алмазных звеньев, поскольку при

износе они принимают слегка коническую форму (узким

концом вперед).

Сначала пропустите канат через разрезаемый объект, вок-

руг углов с задней стороны этого объекта, двигая канат

пилящим движением вперед и назад вручную, пока канат

можно будет свободно двигать рукой.

7.9

Пропустите канат через полые оси роликовых стоек (если

они используются) и последовательно через полые оси

поперечной роликовой рамы компактной канатной уста-

новки. Чтобы обеспечить равномерный износ и сохране-

ние круглого поперечного сечения режущего каната, мы

рекомендуем перед соединением его концов скрутить канат

в направлении против часовой стрелки (приблизительно

пол оборота на метр длины).

Уложите режущий канат на реверсивные ролики и ведущее

колесо и слегка натяните, продвинув блок привода по нап-

равляющему рельсу (зажим штока пневмоцилиндра).

 Стопорный рычаг движения каретки

Зафиксируйте узел привода в этом положении.

7. Подготовка канатной системы к использованию

Подсоединение воздушного шланга к пнев-

матическому цилиндру

7.8

Подсоедините шланг подачи сжатого воздуха к пневмати-

ческому цилиндру.
