7. Подготовка канатной системы к использованию
г) Прикрепите к опорной плите установочный шаблон.
д) Установите опорную плиту на место и предварительно
закрепите ее зажимной гайкой.
е) Выровняйте опорную плиту и затяните зажимную гайку
и установочные винты.

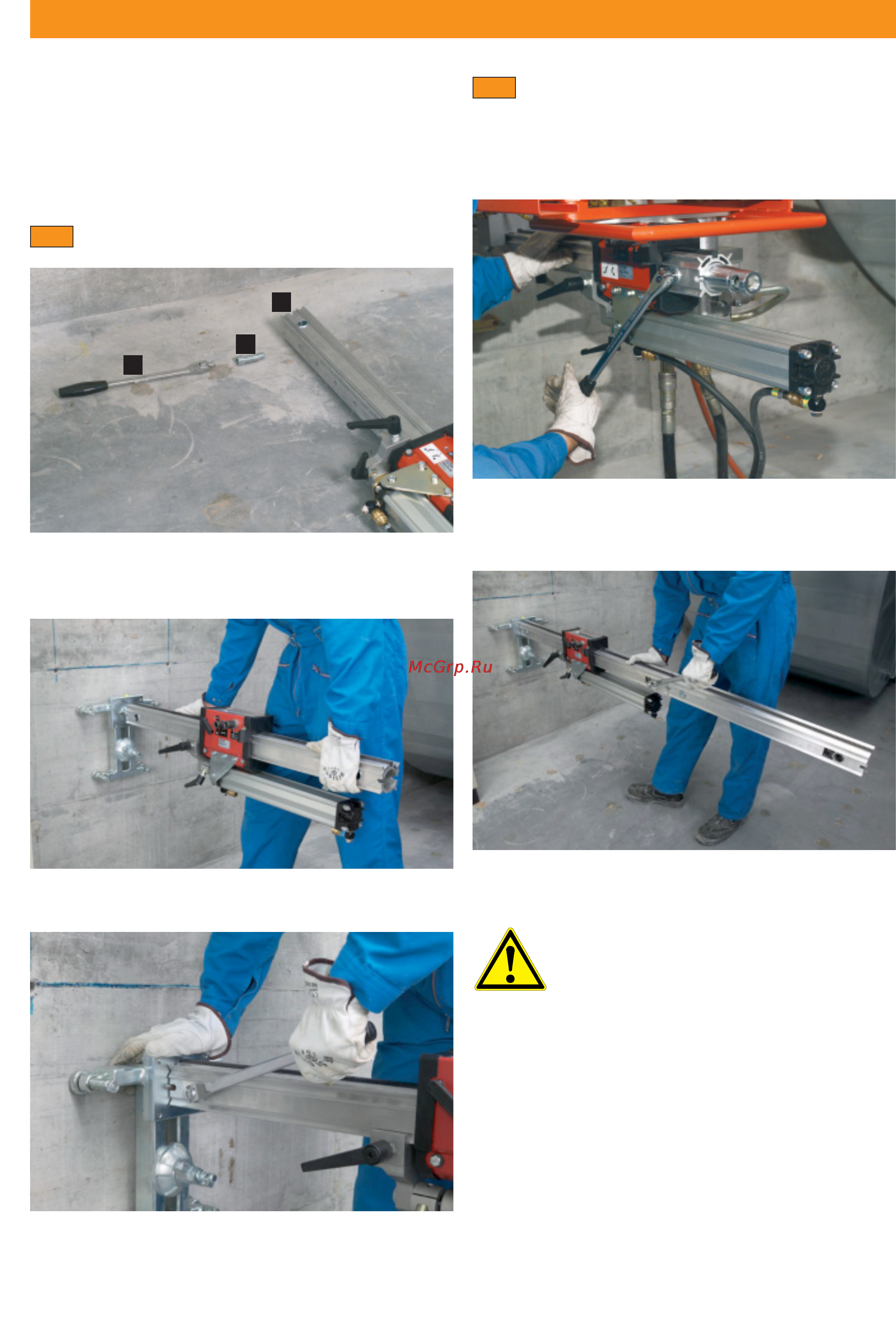

Крепление узла направляющих рельсов
7.3
Ключ с квадратным сечением на
1
/
2
''
Эксцентриковый болт
Узел направляющих рельсов
Наденьте блок направляющих рельсов на соединительный
конус и полностью вставьте эксцентриковый болт.
Установка дополнительного удлинителя
накопителя
Объем накопителя каната можно увеличить, установив
дополнительный удлинитель накопителя.
7.4
Установите соединительный конус и закрепите его экс-
центриковым болтом.
Вставьте удлинитель накопителя в соединительный конус
и закрепите его эксцентриковым болтом.
ОСТОРОЖНО
Для увеличения объема накопителя используйте только
указанные комплектующие, и никогда не увеличивайте
емкость накопителя больше максимально допустимой дли-
ны каната 2 метра.
1
2
3
39
Затяните эксцентриковый болт по часовой стрелке.
