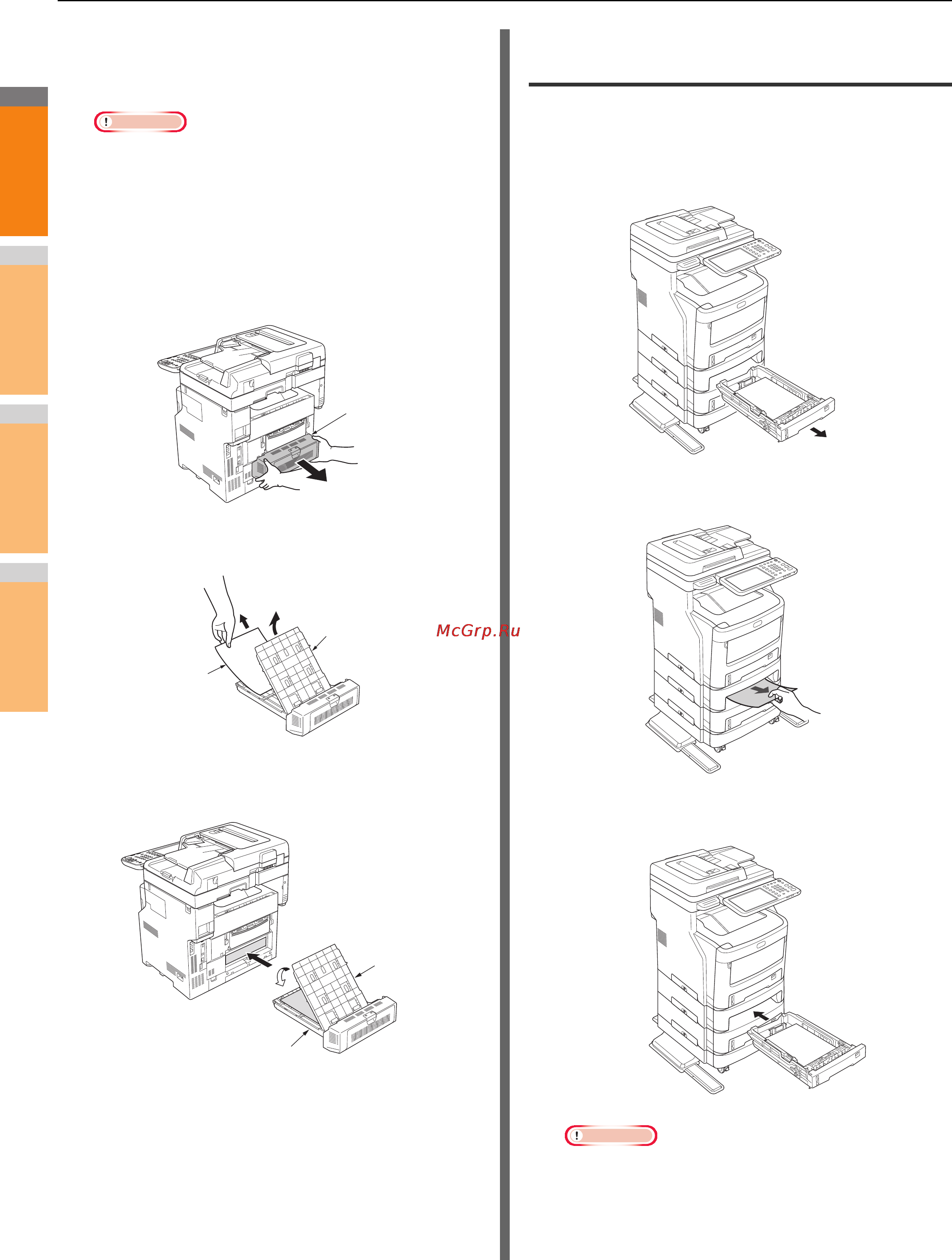

Замятие бумаги
- 10 -
2
1
3
4
5
6
7
4
Если бумага не была извлечена
автоматически, снимите крышку блока
дуплекса.
Примечание
• Перед снятием крышки блока дуплекса выполните
следующие действия.
• Нажимайте кнопку [POWER], пока не услышите
звуковой сигнал. Некоторое время будет
отображаться сообщение «Выполняется
отключение.» , затем устройство выключится.
Установите переключатель питания в положение
выключения. Не переворачивайте устройство
резко. Это может привести к повреждению.»
5
Поднимите крышку, чтобы удалить
замятую бумагу.
6
Снова установите крышку и верните
блок дуплекса в исходное положение.
Процедура завершена.
Замятие бумаги в лотке 2/3/4
(дополнительно)
Здесь в качестве примера показано замятие бумаги в
лотке 2.
Аналогичная процедура применяется к лоткам 3/4.
1
Извлеките лоток для бумаги из лотка 2.
2
Извлеките замятую бумагу.
3
Замените лоток для бумаги.
Примечание
• Для устранения ошибки недостаточно заменить
лоток для бумаги. Кроме этого, необходимо
выполнить шаги 4–7.
Блок дуплекса
Замятая бумага
Крышка
Блок дуплекса
Крышка
