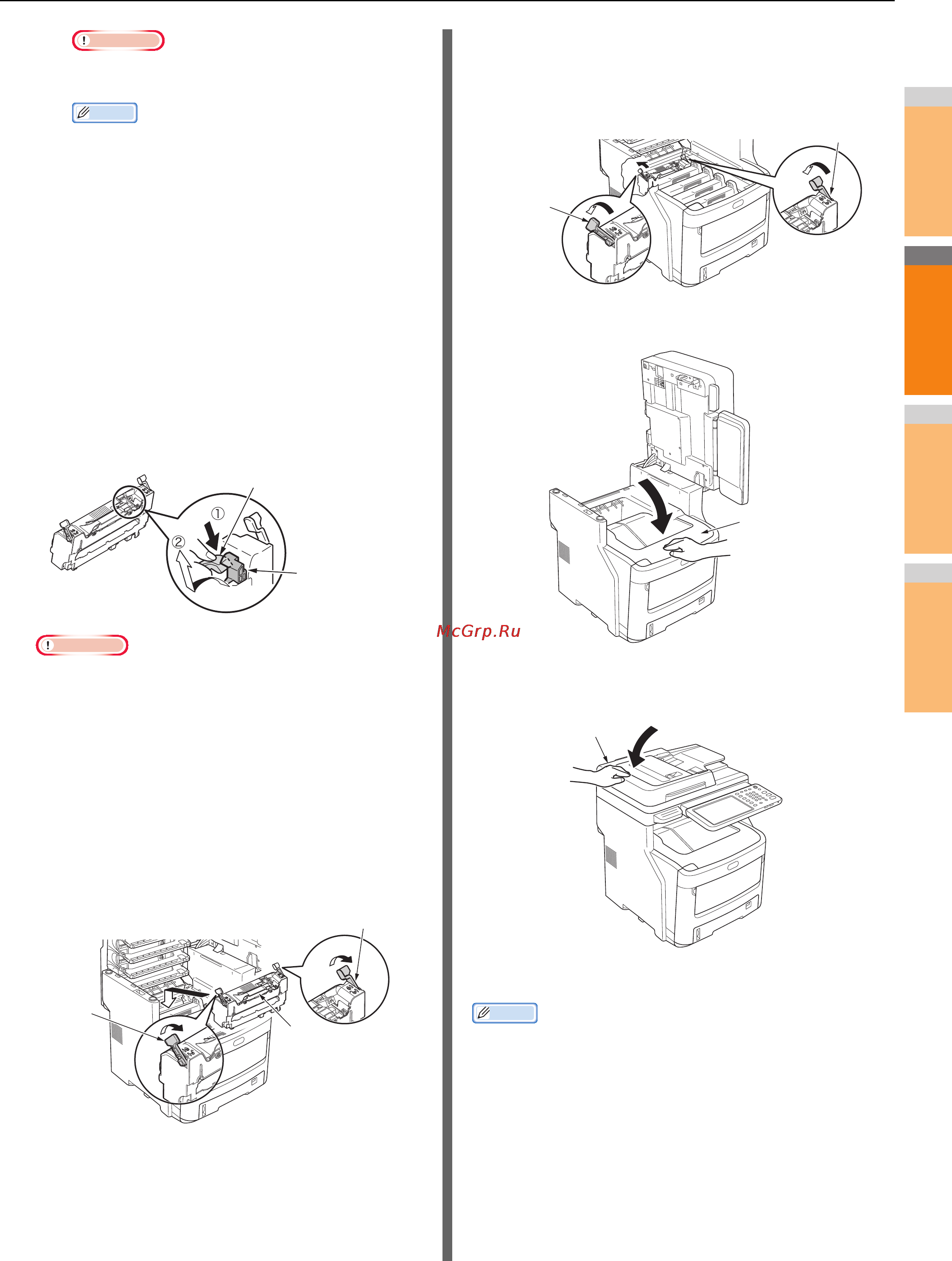

Замена расходных материалов / комплектов для обслуживания
- 61 -
2
1
3
4
5
6
7
Примечание
• Избегайте нагревания светодиодной головки.
Заметка
• Для получения дополнительных сведений о
возврате использованных термоблоков см.
«
Сбор использованных расходных
материалов
» в разделе гарантийной поддержки
покупателей / обслуживания продукта / гарантии
на продукт. Если вы предпочитаете не возвращать
использованный термоблок, поместите его в
пластиковый пакет и утилизируйте в соответствии
с местными правилами.
5
Установите новый термоблок.
(1)
Извлеките новый термоблок из упаковки.
(2) Нажмите и удерживайте синий рычаг
термоблока в направлении, указанном
стрелкой, и снимите оранжевый
ограничитель.
Примечание
• Используйте ограничитель, если принтер не
используется в течении длительного периода
времени, или при транспортировке принтера.
Убедитесь в безопасном хранении устройства.
(3) Двигайте синие рычаги управления
блокировкой с левой и правой стороны
термоблока в направлении, указанном
стрелками.
(4) Возьмитесь за ручки термоблока и
аккуратно вставьте его в устройство.
(5) Нажмите и зафиксируйте синие рычаги
управления блокировкой слева и справа
от термоблока.
6
Закройте верхнюю крышку.
7
Верните сканер в исходное положение.
Заметка
• В случае самостоятельной утилизации использованного
термоблока поместите его в пластиковый пакет и
утилизируйте в соответствии с местными правилами.
Ограничитель
(оранжевый)
Рычаг термоблока (синий)
Ручка
Рычаг
управления
блокировкой
термоблока
(синий)
Рычаг управления блокировкой термоблока (синий)
Рычаг
управления
блокировкой
термоблока
(синий)
Рычаг управления блокировкой термоблока (синий)
Верхняя
крышка
Сканер
