Замятие бумаги
- 14 -
2
1
3
4
5
6
7

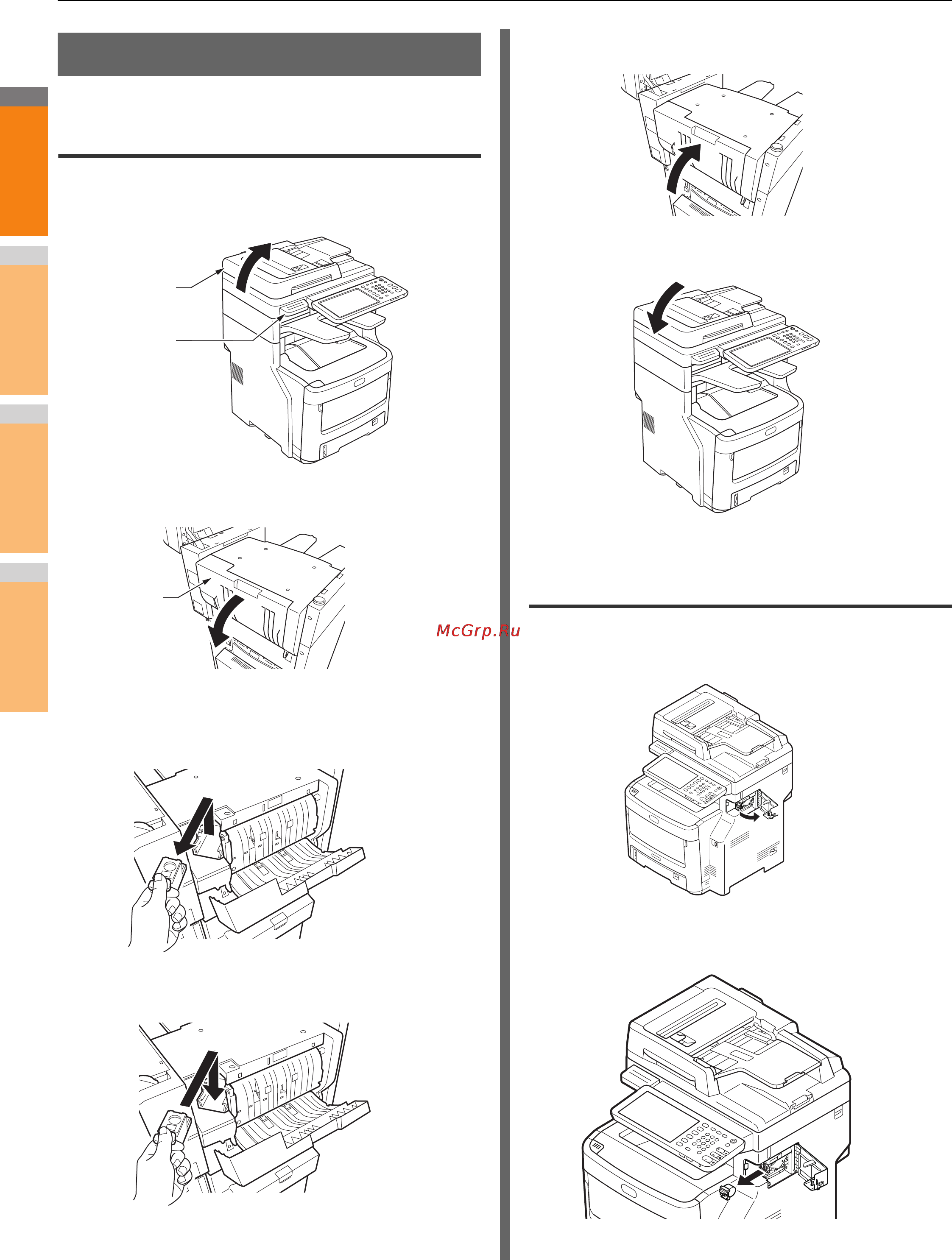

Застревание скоб
Застревание скоб во внутреннем
финишере (дополнительно)
1
Возьмитесь за ручку и поднимите
сканер.
2
Откройте заднюю крышку финишера.
3
Извлеките картридж и удалите
застрявшую скобу.
4
Установите картридж.
5
Закройте крышку финишера.
6
Верните сканер в исходное положение.
Застревание скоб в автономном
сшивателе (дополнительно)
1
Откройте крышку автономного
сшивателя.
2
Извлеките картридж и удалите
застрявшую скобу.
Сканер
Ручка
Крышка
